已產生的製程計劃結構

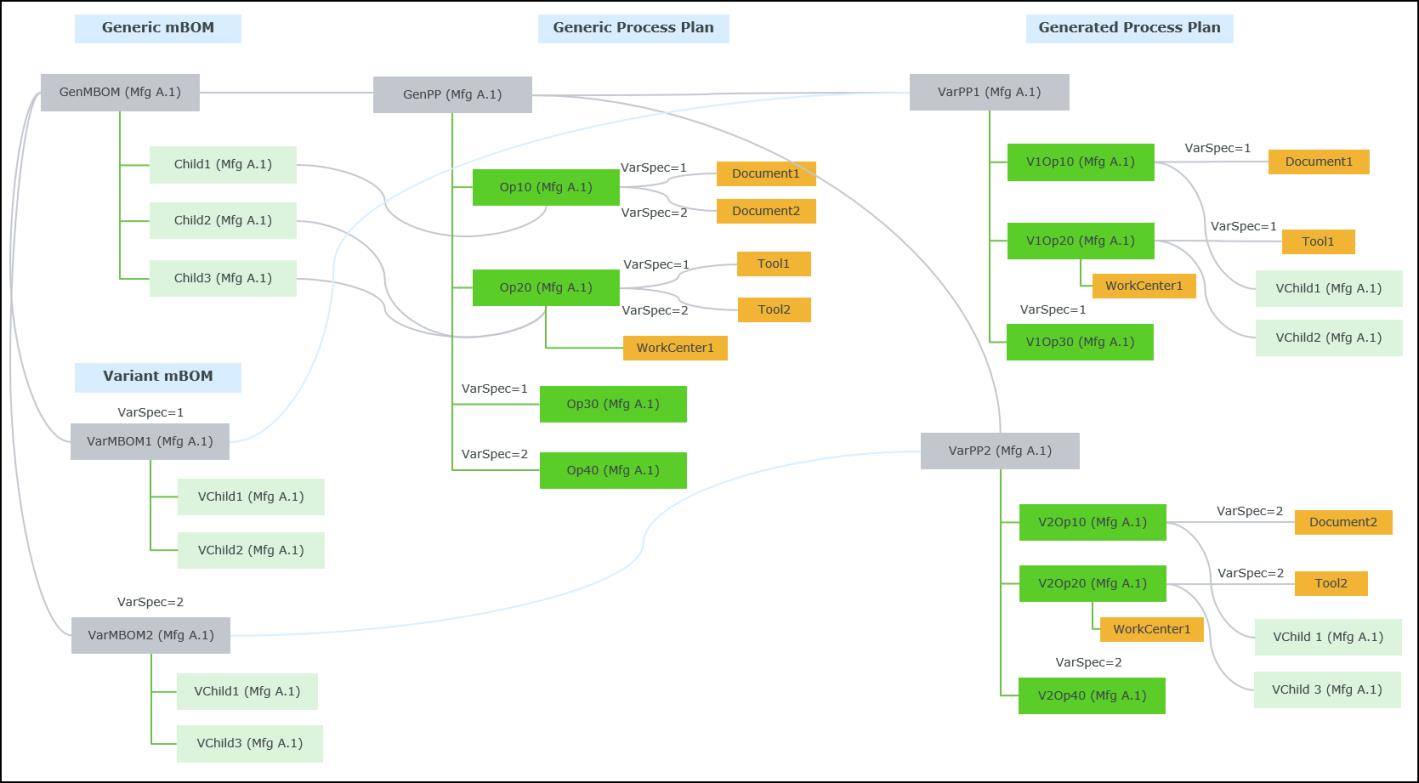

泛用 mBOM GenMBOM 與泛用製程計劃 GenPP 相關聯。泛用 mBOM 有兩個變體 mBOM,分別是具有變體規格 (VarSpec=1 與 VarSpec=2) 的 VarMBOM1 與 VarMBOM2。
在 GenPP 中,Op10 和 Op20 作業會透過變體規格與文件及工具相關聯,這些變體規格可用來定義已產生製程計劃的結構。根據變體規格,從泛用製程計劃與變體 mBOM 延用作業、關聯、分配與屬性。
會為每個變體 mBOM 分別建立已產生的製程計劃,即 VarPP1 與 VarPP2。
VarPP1 (GenPP + VarMBOM1) 結構:
從 GenPP 延用物件:
• Op10 與 Op20 會延用至 VarPP1,因為未針對這些作業定義邏輯。
• Op30 會延用至 VarPP1,因為與 VarMBOM1 相關聯的變體規格為 VarSpec=1。
• 只有 Document1 與 Tool1 會延用至 VarPP1,因為與 VarMBOM1 相關聯的變體規格為 VarSpec=1。
• 工作中心 WorkCenter1 會延用至 VarPP1,因為未針對其定義邏輯。
從 VarMBOM1 延用物件:
• 會將 Child1 分配至 GenPP 中的作業 Op10。因此,會將對等 mBOM 變體 VChild1 分配至 VarPP1 中的作業 V1Op10。
• 同樣地,會將 Child2、VChild2 的對等 mBOM 變體分配至作業 V1Op20。
VarPP2 (GenPP + VarMBOM2) 結構:
從 GenPP 延用物件:
• Op10 與 Op20 會延用至 VarPP2,因為未針對這些作業定義邏輯。
• Op40 會延用至 VarPP2,因為與 VarMBOM2 相關聯的變體規格為 VarSpec=2。
• 只有 Document2 與 Tool2 會延用至 VarPP2,因為與 VarMBOM2 相關聯的變體規格為 VarSpec=2。
• 工作中心 WorkCenter1 會延用至 VarPP2,因為未針對其定義邏輯。
從 VarMBOM2 延用物件:
• 會將 Child1 分配至 GenPP 中的作業 Op10。因此,會將對等 mBOM 變體 VChild1 分配至 VarPP2 中的作業 V2Op10。
• 同樣地,會將 Child3、VChild3 的對等 mBOM 變體分配至作業 V2Op20。
