範例 2:根據 BOM 轉換器視覺化標籤中的選取項,反白樹狀結構中的出現位置

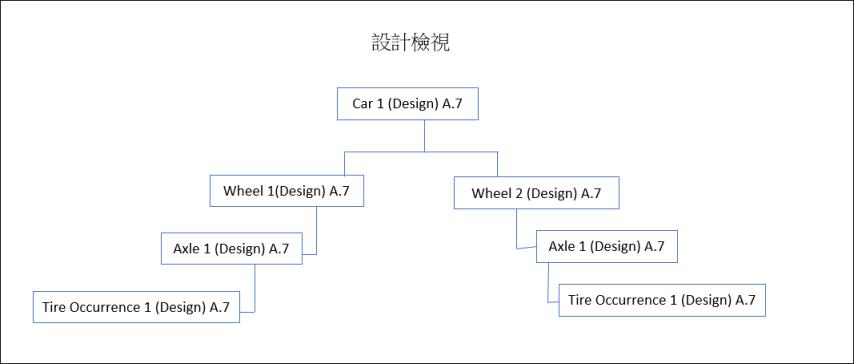

下列範例說明當您依照關於 BOM 轉換器視覺化標籤中的自訂選取項動作內「配置自訂選取項內容」部份的說明配置內容時,「自訂選取項」動作在出現位置模式下的行為。請考慮以下範例結構:
在出現位置的情況下,如果您在「視覺化」標籤中選取特定出現位置,只有符合在內容中所設定條件之特定出現位置的第一層子出現位置會在樹狀結構中反白。
1. 內容組態如下:
<AddToProperty name="com.ptc.windchill.associativity.upstreamCustomVizSelectionObjectTypes" value="wt.part.WTPart2|str1|true"/>
2. 「視覺化」標籤工具列中,按一下 「選取協助」 > 「自訂選取項」以啟用「自訂選取項」動作。
3. 在 BOM 轉換器的「視覺化」標籤中,選取 Wheel 1 (Design) A.7 下的 Tire Occurrence 1 (Design) A.7
只有符合在內容中所設定條件之特定出現位置的第一層子出現位置會在樹狀結構中反白。
4. Wheel 1 (Design) A.7 是符合所設定條件的唯一出現位置。Wheel 1 (Design) A.7 下的 Axle 1 (Design) A.7 會在樹狀結構中反白
