控制特徵標籤
在製程、零件、組件或系統中，控制特徵是任何功能特徵、幾何或材料內容，可對其進行資格限定、量測或計量，對它們而言，變化或衍生控制是必要的。
可使用「控制特徵」標籤來檢視與新增控制特徵，以及管理分配至控制特徵的資源。依據在結構窗格中選取的物件，可選取不同的選項：
• 如果選取零件或製程計劃，則請使用此標籤來建立控制特徵
• 若已選取作業，請使用此標籤來將控制特徵與資源分配至其他控制特徵
可用的動作
下表解釋可從此標籤的工具列執行的動作：
|
圖示
|
動作
|
描述
|
|---|---|---|
 |
插入現有的
|
新增現有的控制特徵。
|
 |
「插入新的」
|
新增新的控制特徵。
|
 |
「移除標準控制特徵」
|
從將控制特徵分配至的零件或作業中移除所選控制特徵。
|
 |
「複製標準控制特徵」
|
將所選的控制特徵複製到剪貼簿。
|
|
「複製及貼上控制特徵」
|
複製剪貼簿中的控制特徵並將其移動到指定位置。
|
|
 |
「貼上」
|
將剪貼簿中的控制特徵移動到指定位置。
|
 |
「更新模型項目」
|
搜尋及選取要與控制特徵相關聯的新模型項目。
|
 |
「顯示搜尋列」/「隱藏搜尋列」
|
在控制特徵清單中搜尋控制特徵。
|
 |
「表格檢視 (預設)」
|
自訂表格檢視。
|
「控制特徵」標籤中的屬性
下列屬性會出現在「BOM 轉換器」的「控制特徵」標籤中：
• 編號
• 名稱
• 嚴重性
• 描述
• 模型項目圖形表示
• 版本
• 前後關聯
您可以編輯控制特徵文字間的「嚴重性」與「描述」值。如果模型項目與控制特徵相關聯，則會在「模型項目圖形表示」中顯示模型項目資訊。
「控制特徵」標籤中的模型項目圖形表示
您可以使用下列操作，在「控制特徵」標籤中新增控制特徵：
• 「插入現有的」
• 「插入新的」
• 「貼上」
顯示在「模型項目圖形表示」屬性中的資訊會根據選取項而有所不同。
• 如果沒有與零件相關聯的模型項目，屬性為空白。
• 如果只有一個值符合條件，屬性會顯示預設值。
• 如果有多個值，依預設，記錄會針對此屬性顯示空白。系統會啟動「選取模型項目」對話方塊，讓您從中將模型項目指派給控制特徵記錄。針對給定記錄從「模型項目 ID」下拉清單選取模型項目。您需要針對指定的類別為控制特徵的每個記錄執行此選取項。模型項目只能指派一次給控制特徵記錄。如果沒有選取模型項目，則欄位將為空白。如果除了一個之外的所有模型項目均維持待指派狀態，則此模型項目會自動指派給您為此控制特徵建立的下一個記錄。
• 標準控制特徵遵循在 Windchill 系統中定義的量測數。
欲瞭解有關量測系統的詳細資訊，請參閱下列主題：
◦ 管理量測系統
◦ 管理量測數
BOM 轉換器的「模型項目圖形表示」欄會根據「量測系統」偏好設定中設定的單位顯示值。請考慮以下使用案例︰

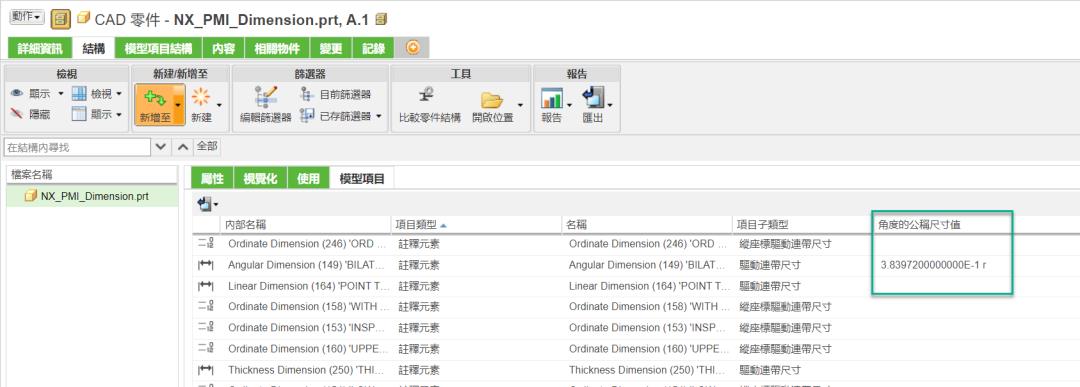

1. 多個模型項目與 CAD 零件 NX_PMI_Dimension 相關聯。模型項目的類型不同。
請注意，針對模型項目 Angular Dimension (167)，Nominal dimension value for Angle 屬性的值會以弧度為單位顯示。
2. wtpart 類型的零件 Engine1 也會與 CAD 零件 NX_PMI_Dimension 相關聯。
3. 將「量測系統」偏好設定的值設定為 USCS。
欲瞭解有關「量測系統」偏好設定的詳細資訊，請參閱顯示具有單位的屬性值。

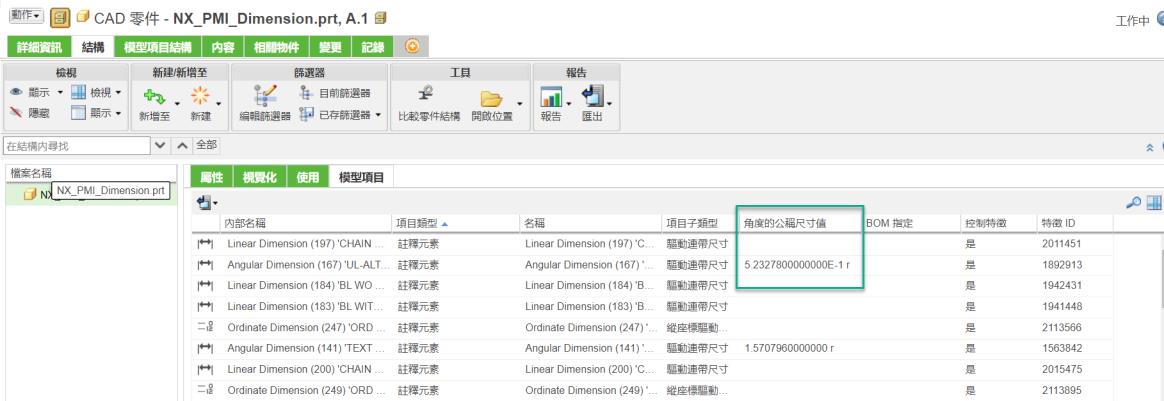

4. 屬性值會根據設定值變更。
現在，Nominal dimension value for Angle 屬性的值會以度為單位顯示。
5. 在 BOM 轉換器中開啟零件 Engine1。
6. 以與模型項目 Angular Dimension (167) 相同的「類別」建立新的標準控制特徵 scc_167。
7. 在「控制特徵」標籤中，選取 scc_167，然後選取 Angular Dimension (167) 作為模型項目 ID。

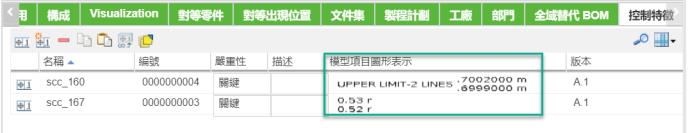

8. 對於 scc_167，「模型項目圖形表示」欄以度為單位顯示值。這是因為，「量測系統」偏好設定的值設定為 USCS。
 | 顯示在「模型項目圖形表示」欄中的值也會顯示在下列位置： • CAD 零件的資訊頁 • 零件資訊頁中的「控制特徵」表 • 製程計劃瀏覽器 • 工作指示 • 作業的「相關」標籤 |
