關於 BOM 轉換器中的組裝動作
您可使用 BOM 轉換器上游檢視中的「組裝」動作,利用上游檢視中的現有組件,在下游檢視中建立多個替代組件。
製造工程師可使用此動作,在下游檢視中以不同顏色、材料等建立多個替代組件。「組裝」動作可讓您有效管理多個 BOM。使用「組裝」動作時,您可選擇在下游檢視中耗用子零件的方式。如需詳細資訊,請參閱視訊。欲在較大的視窗中觀看視訊,請按一下視訊標題。如此會在新標籤中開啟 YouTube 中的視訊。
請考慮下列兩個使用案例:
使用案例 1
設計工程師在上游檢視中建立車門組件,且製造工程師可以使用「組裝」動作,在下游中以 RedWhiteGray 顏色建立替代車門組件。
使用案例 2
設計工程師在上游檢視中建立汽車座椅組件,且製造工程師可以使用「組裝」動作,利用 NylonLeatherPolyesterVinyl 材料建立替代汽車座椅材質組件。
重點

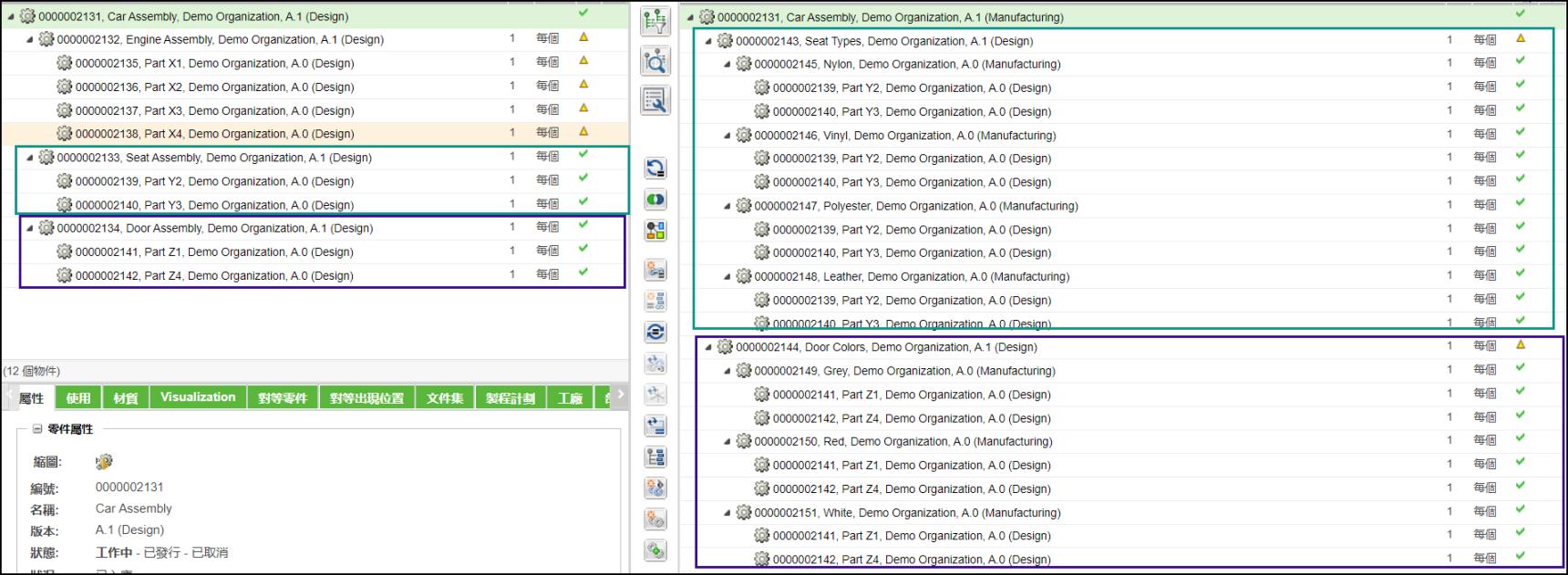

會將上游檢視中的組件及其在下游檢視中的替代組件視為一組。例如,會將標記為綠色的組件視為一組,將標記為靛藍色的組件視為另一組。
您也可以在上游檢視中選取多個組件,來在下游檢視中建立替代組件。在此情況下,會將上游檢視中的多個組件與下游檢視中的替代組件視為一組。
在一組中,上游檢視中的所選組件及其在下游檢視中的替代組件之間存在替代對等連結。
範例:
針對標記為綠色的組,在上游檢視中的 Seat Assembly 零件與下游檢視中的 Nylon 零件之間存在全域替代對等連結。
針對標記為綠色的組,在上游檢視中的 Seat Assembly 零件與下游檢視中的 Vinyl 零件之間存在全域替代對等連結。
在一組中,上游檢視中組件的子零件與下游檢視中替代組件的子零件之間存在對等連結。
下游檢視中的組件彼此互斥。
請考慮這樣一種情況:組件 A 位於上游。替代組件 BCD 是使用「組裝」動作從 A 所建立。建立替代組件之後,在組件 A 中進行的變更會顯示在上游中。這些變更可以使用「更新為目前對等物件」「偵測差異」或 「同步處理結構」動作,合併到替代組件 BCD 中。
使用「更新為目前對等物件」「審核並解決差異」「同步處理結構」對話方塊中的 圖示,解決狀況為「互動式」「自動」的差異。如需詳細資訊,請參閱
