管理 CATIA V5 設計表
可將設計表當作是試算表。在 CATIA V5 中,您可使用設計表來建立零件或組件的多個變體。零件或組件為泛型,但設計表會作為多重主要內容入庫。「設計表」與工作區本機目錄中零件位於相同的目錄中。

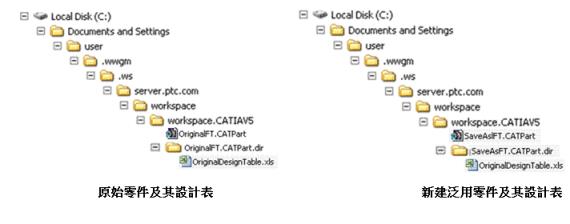

已執行過 Save AsRename 的族表儲存在用於儲存其附件的相同子目錄中 - 它們不會再儲存於與泛用零件及其設計表相同的子目錄中。
設計表使用 Microsoft Excel 試算表或以文字檔案方式建立。每一列表示一個實例,欄則表示不同的參數。在 Windchill 中,含關聯「設計表」的 CATIA V5 模型檔案會表示為泛用 CAD 文件。
族表是當您將 CATIA V5 模型檔案與 Windchill 中關聯的「設計表」相關聯時的一系列物件,其由下列物件構成:
泛型 - 用作使用設計表建立實例 (泛型的變異) 的基礎的零件或組件。泛用零件與「設計表」都是泛用 CAD 文件的主要內容。
實例 - 使用設計表定義之泛型的變異。實例會對應至「設計表」中的列。在 Windchill 中,實例表示為實例 CAD 文件。
