組件層級 CGR (CATIA V5)
CGR 檔案表示完整的 CATProduct,它會載入要轉換為結構模式的 CGR 檔案。它無法存取中繼資料或設計資訊。它是全都在單一層級上的獨立組件,無法在 CATIA 規格樹的多層級上使用。組件層級 CGR 可用於大型資料管理,以降低 CATIA V5 上的負載,因為它們不需要將其所有子項都載入到工作區。所有組件層級 CGR 皆由 Windchill 管理,因為它們無法在原生 CATIA V5 中建立。
組件層級 CGR 會載入到標準 CATIA V5 工作台中。在產品規格樹中,CGR 會正常顯示,但沒有子項 (如果您要檢視子項,請轉換到結構模式)。您可以在規格樹中的產品上按一下滑鼠右鍵,然後導覽至 CATIA > Representations > Manage Representations 來存取 CGR。
系統會提示您是否要新增子項。另外會有一個用來轉換至「結構模式」的 Windchill選單選項變為可用,其可直接顯示零件或將零件作為附件顯示。
當您選取「轉換為結構模式」之後,組件層級 CGR 會由在「視覺化模式」或「設計模式」(取決於是否已啟用 'Working with Cache' 設定) 下載入的對應產品結構取代。只要組件條件約束不在使用中,您便可對處於「結構模式」下的子組件與零件進行 CGR 修改,並在結構模式或組件層級 CGR 模式下,在擁有子組件的組件中修改它們。您可以將這些修改儲存至工作區。

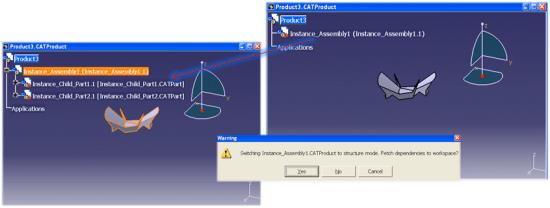

在工作區本機目錄中,組件層級 CGR 位於其各自組件的附屬內容資料夾中。具有組件層級 CGR 的組件在其 CAD 文件版序中將自己的 CGR 附加為附屬內容,並且 CGR 名稱在組件名稱之後,而不是檔案副檔名以外 (例如 CATPro.CGR 而不是 CATPro.CATProduct)。這與 CATIA 零件 CGR 不同,CATIA 零件 CGR 位於使用者指定的 CATCache 目錄中,與直接使用 CGR 也不同,直接使用 CGR 位於工作區本機目錄的根資料夾中。如果您開啟組件層級 CGR 組件的父項,沒有任何結構會顯示在 CGR 組件下。如果您將組件層級 CGR 子組件從「組件層級 CGR 模式」轉換為「結構模式」,則會看到下面的結構。
*
如果您在伺服器端將組件層級 CGR 新增至主要文件,工作區本機目錄中的 CGR 可能會變為過期。如果發生此情形,請重新整理工作區。
