CATProcess 文件支援 (CATIA V5)
CATProcess 文件表示 CATIA V5 中的加工流程,可儲存參數及連結到組件及其他零件。
CATProcess 文件類型

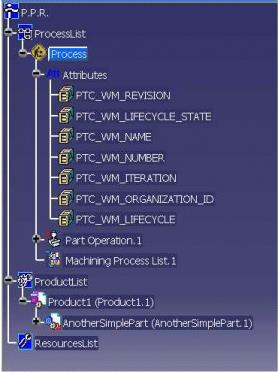

CATProcess 檔案會以「製造」類別的文件儲存在 Windchill 中。所有 CATProcess 檔案中的頂層元素都是 Process Product Resource (PPR)。PPR 指向流程清單、產品清單與任何參考的資源,如下圖所示。
中繼資料使用文件屬性儲存在 CATProcess 檔案中。這些文件屬性顯示在文件樹中,但您也可以在流程上按一下滑鼠右鍵,轉至屬性標籤並選取 Specific,來尋找這些文件屬性。
CATProcess 連結
CATIA V5 中,CATProcess 連結為「文件」類型。這些連結位於元件層級,不會指定元件中的特徵。在 Windchill 中,CATProcess 連結會儲存為「製造參考」連結。
CATProduct 與 CATPart 為 CATProcess 的必要相依物件。將 CATProcess 檔案新增至工作區時,也會在工作區中顯示相關 CATProduct 與 CATPart。支援 CATProcess 零件的關聯或取消關聯。預設是取消關聯。
如果您修改設計組件上的 CATProcess,並導致設計組件標記為已修改,則會要求您入庫 CATAnalysis、CATProduct 與 CATPart。如果您將其入庫,則 CATAnalysis、CATProduct 與 CATPart 會正確儲存在 Windchill 中。請遵循以下步驟:
1. Windchill 將 CATProcess 與對應的設計組件或零件開啟到 CATIA V5
2. 對修改 CATProcess 的零件進行幾何變更。
3. 如果並未自動更新 CATProcess,請進行更新。
4. 按一下 SaveCheckin
另存新檔或重新命名
您可以從 Windchill 中對 CATProcess 相依物件執行「另存新檔」「重新命名」,但您必須手動更新 CATProcess 與已儲存或重新命名的相依物件之間的任何連結。當您開啟此類需要更新的 CATProcess 檔案時,會顯示一個訊息,指示您如何更新這些連結。
由於原生的 CATIA V5 限制,使用 Edit > Link 無法手動修復破斷的連結。此限制僅適用於 CATProcess 文件。
同步化
如果載入 CATAnalysis,在 Windchill 或工作區中進行的屬性變更可以傳播到 CATIA V5 工作階段。您可以在屬性表單、CATProcess 及公式視窗 Parameter 下的項目中核對更新的屬性。
顯露 MPMLink 的製造資訊

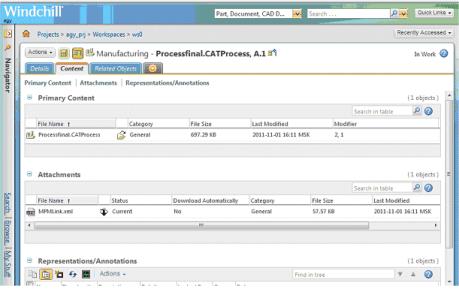

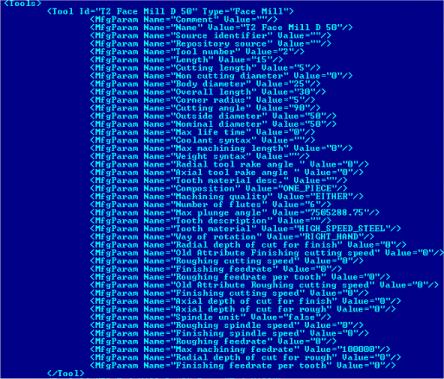

您可以在執行 Save to WorkspaceCheckin 時於工作階段中顯露 CATProcess 的製造資訊。此 XML 資訊會作為 CATProcess 檔案的附屬內容附加,並可匯入到 MPMLink 中。
