“查看”操作集 - 工艺计划阅览器

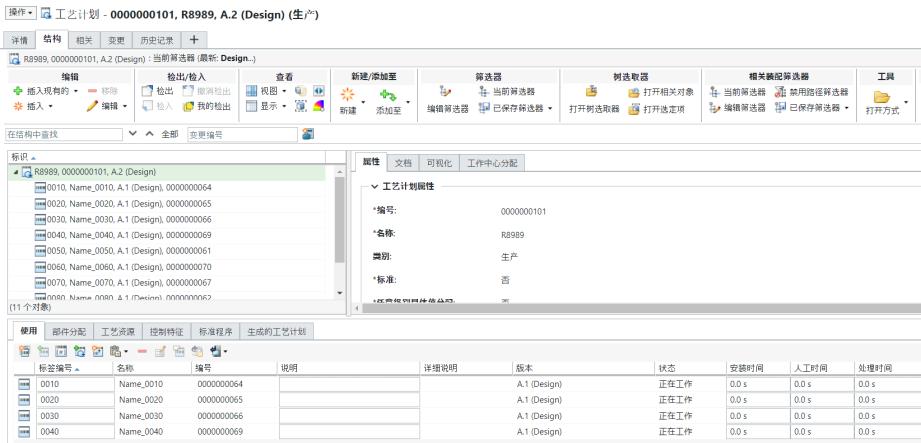

“查看”操作集位于工艺计划信息页面的“结构”选项卡工具栏中。“查看”操作用于更改信息在工艺计划树窗格中的显示方式。提供了以下操作:
操作
说明
“视图”
“视图”列表可用于创建表格视图,来更改结构窗格中显示的信息。从下拉列表中选择一个之前定义的视图或使用“管理结构视图”创建一个新视图。有关详情,请参阅自定义表格视图
“显示”
“显示”操作用于更改部件在工艺计划树结构窗格中的显示方式,以及“结构”选项卡中显示的窗格数量。
下拉菜单中提供了以下操作:
“双窗格显示”– 在结构右侧的单个窗格中显示所有选项卡。
“三窗格显示”- 在两个窗格中显示选项卡,一个窗格在结构的右侧,另一个在结构下方。
*
可以在各个窗格之间拖动选项卡。
“展开所有级别”- 在结构窗格中选择折叠的实体,然后通过单击,以递归方式展开所有级别。
“展开选定项级别”- 在“部件结构”窗格中选择一个或多个装配,然后从以下菜单选项中进行选取。
“1 个级别”“5 个级别”选项 - 展开对应选项所指示的级别数。
“所有级别”- 展开所有级别。
“n 个级别”– 输入在“按级展开”窗口中展开的级别数,然后单击“确定”
选定实体将根据选定的级别数以递归方式展开。
“折叠所有级别”– 选择一个或多个在“结构”窗格中以递归方式展开的装配部件,然后单击折叠所有级别。
“刷新”– 重新显示保持展开状态的部件结构。
“回放操作”
显示分配到操作和工序的部件和资源,这些部件和资源按照其在工艺计划中的制造顺序排列。这些对象将显示在工艺计划“结构”选项卡的“可视化”任务选项卡中。有关详情,请参阅查看工艺计划回放
“强调非最新小版本的部件”
突出显示尚未更新为最新小版本的部件。
“隔离已分配部件”
侧重显示已分配部件。
“根据使用部件的第一级操作,在 3D 中对部件应用颜色代码”
将颜色代码应用于“可视化”选项卡中操作下的实体。有关详情,请参阅工艺计划阅览器中的颜色代码
