变更类型的当前值和先前值

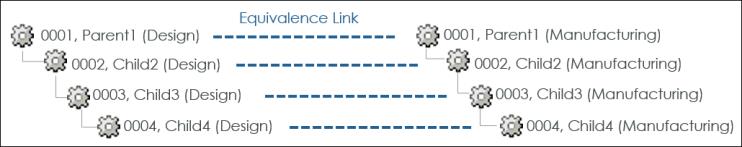

“上游变更”和“生成下游变更”面板中的表格会显示更新的部件详细信息，以及某一变更类型的当前值和先前值。下面给出的表格举例说明了各类变更的当前值和先前值。示例中考虑了以下结构：
变更类型 | 当前值 | 先前值 |
|---|---|---|
添加的部件 | 从父节点到已添加部件的路径，使用竖线 (|) 作为分隔符。例如，如果在给定示例中的 Child2 下添加 Child5 (0005)，则显示的路径为 0001|0002|0005。 | 空白。 |
关联差异 | 按以下格式添加的文档链接：文档 - 编号, 名称。例如，文档 - 000000401, Doc, A.1。 按以下格式更新的文档链接：文档 - 编号, 名称。例如，文档 - 000000401, Doc, B.1。 如果文档链接已移除，则值为空。 | 按以下格式移除的文档链接：文档 - 编号, 名称。例如，文档 - 000000401, Doc, B.1。 按以下格式更新的文档链接：文档 - 编号, 名称。例如，文档 - 000000401, Doc, A.1。 如果已添加文档链接，则值为空。 |
控制特征 | 按以下格式添加的控制特征：控制特征 - 编号, 名称。例如，控制特征 - 000306, CC1。 如果控制特征已移除，则值为空。 | 按以下格式移除的控制特征：控制特征 - 编号, 名称。例如，控制特征 - 000413, CC7。 如果已添加控制特征，则值为空。 |
有效性 | 按以下格式显示部件的更新有效性值：类型: | 上下文: | 限定符: | 范围:。例如，对于 Child3 日期有效性的更改，当前值将显示：类型: 日期| 上下文: 0003| 限定符: 精确| 范围 3/12/2019 – 3/19/2019。 | 按以下格式显示部件的先前有效性值：类型: | 上下文: | 限定符: | 范围:。例如，对于 Child3 日期有效性的更改，先前值将显示：类型: 日期| 上下文: 0003| 限定符: 精确| 范围 2/18/2019 – 2/25/2019。 |
挠性表示 | 从保留挠性特征的父节点到具有已更新挠性表示的子项部件的路径，使用竖线 (|) 作为分隔符。例如，在给定示例中，如果 Child3 已更新，并且 Parent1 保留了挠性表示特征，则显示的路径为 0001|0002|0003。 如果移除了挠性表示，则值为空白。 | 从保留挠性特征的父节点到具有已更新挠性表示的子项部件的路径，使用竖线 (|) 作为分隔符。例如，在给定示例中，如果 Child3 已更新，并且 Parent1 保留了挠性表示特征，则显示的路径为 0001|0002|0003。 如果添加了挠性表示，则值为空白。 |
具体值表达式 | 分配给部件的具体值表达式的更新值。例如，(BLUE)。 | 分配给部件的具体值表达式的先前值。例如，(RED)。 |
偏离位置 | 部件的已更新 X、Y 和 Z 坐标值以及 X、Y 和 Z 轴值。例如，1.0m 2.0m 3.0m 6.0r 7.0r 8.0r。 | 部件先前的 X、Y 和 Z 坐标值以及 X、Y 和 Z 轴值。例如，0.0m 2.0m 1.0m 5.0r 0.0r 0.0r。 |
部件属性 | 部件的已更新属性值。例如，源=制造。 | 部件的先前属性值。例如，源=购买。 |
数量 | 更新的数量值。例如，2.0。 | 先前的数量值。例如，1.0。 |
移除的部件 | 空白。 | 从父节点到已移除部件的路径，使用竖线 (|) 作为分隔符。例如，如果在给定示例中移除 Child3，则显示的路径为 0001|0002|0003。 |
替换的部件 | 从父节点到已替换部件的路径，使用竖线 (|) 作为分隔符。例如，如果在给定示例中将 Child3 替换为 Child6 (0006)，则显示的路径为 0001|0002|0006。 | 从父节点到先前部件的路径，使用竖线 (|) 作为分隔符。例如，如果在给定示例中将 Child3 替换为 Child6 (0006)，则显示的路径为 0001|0002|0003。 |
使用关系属性 | 使用关系属性的更新值。例如，检索号=10。 | 使用关系属性的先前值。例如，检索号=40。 |
使用关系表达式 | 分配给部件的使用关系表达式的更新值。例如，(BLUE)。 | 分配给部件的使用关系表达式的先前值。例如，(RED)。 |
