Набор действий просмотра - браузер технологического процесса

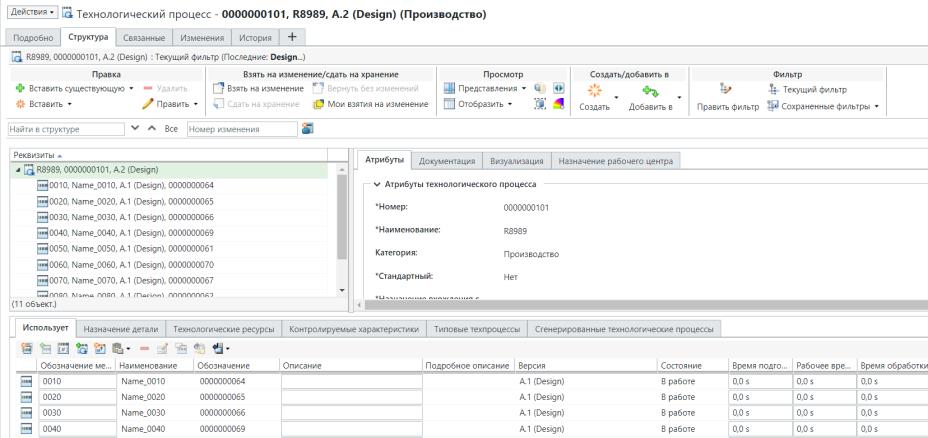

Набор действий Просмотр расположен на панели инструментов вкладки Структура на информационной странице технологического процесса. Действия просмотра используются для изменения отображения информации на панели структуры дерева технологического процесса. Доступны следующие действия:
|
Действие
|
Описание
|
||
|---|---|---|---|
Представления  |
Список Представления позволяет создавать табличные представления, которые изменяют информацию, отображаемую на панели структуры. Выберите ранее определенное представление из выпадающего списка или создайте новое представление с помощью действия Управление представлениями структуры. Дополнительные сведения см. в разделе Настройка табличных представлений.
|
||
Отобразить  |
Действия Отобразить определяют способ отображения деталей в структуре дерева технологического процесса и число панелей, представленных на вкладке структуры.
В выпадающем меню доступны следующие действия:
• Отобразить на 2 панелях - отображение всех вкладок на одной панели справа от структуры. • Отобразить на 3 панелях - отображение вкладок на двух панелях, одна из них находится справа, а другая - под структурой.
•  Развернуть все уровни - выберите свернутую сущность на панели структуры и щелкайте ее, чтобы рекурсивно развернуть все уровни.• Развернуть выбранные на - выберите одну или несколько сборок на панели структуры детали и выберите один из следующих пунктов меню: ◦ Варианты от 1 уровень до 5 уровней - развертывание указанного числа уровней. ◦ Все уровни - развертывание всех уровней. ◦ n уровней - введите число уровней, которые нужно развернуть в окне Развернуть по уровням, и нажмите кнопку ОК. Выбранные сущности развертываются рекурсивно на указанное число уровней. •  Свернуть все уровни - свертывание всех уровней для рекурсивно развернутых деталей сборки на панели структуры.•  Обновить - повторное отображение структуры детали с сохранением состояния расширения. |
||
 Действия воспроизведения |
Показывает детали и ресурсы, назначенные операциям и последовательностям, в том порядке, в котором они производятся в технологическом процессе. Эти объекты отображаются на вложенной вкладке задания Визуализация вкладки Структура технологического процесса. Дополнительные сведения см. в разделе Просмотр воспроизведения технологического процесса.
|
||
 Выделить детали, не находящиеся в своей последней итерации |
Подсвечивает детали, которые не были обновлены до последней итерации.
|
||
 Изолировать назначенные детали |
Фокусирует отображение на деталях, которые были назначены.
|
||
 Детали с цветовым кодом в 3D в соответствии с операцией первого уровня, в которой они используются |
Применяет цветовые коды к сущностям под операциями на вкладке Визуализация. Дополнительные сведения см. в разделе Цветовые коды в браузере технологического процесса.
|
