プロセス計画ブラウザでの標準管理特性の操作
プロセス計画ブラウザの「管理特性」タブで以下の操作を実行できます。
• 既存または新規の標準管理特性を追加する
• 標準管理特性をコピー、貼り付け、除去する
• 標準管理特性を複製して貼り付ける
• モデルアイテムを更新する
• 製品またはプロセスから管理特性を割り当てる
• モデルアイテムを更新する
• 管理特性のテーブルビューをカスタマイズする
主なポイント
• 管理者は、Windchill MPMLink の標準管理特性をサポートおよびパブリッシングするために、Creo Parametric および Windchill の特定のコンフィギュレーションを実行する必要があります。このコンフィギュレーションの詳細については、PTC.com のアーティクル https://www.ptc.com/appserver/cs/view/solution.jsp?n=CS275132 を参照してください。
• 標準管理特性を、あるオペレーションから同じオペレーションまたは別のオペレーションにコピーおよび複製できます。「標準管理特性をコピー」操作を使用して管理特性をコピーし、「管理特性を複製および貼り付け」操作を使用して管理特性を複製できます。標準管理特性を、あるオペレーションから同じオペレーションまたは別のオペレーションにコピーおよび複製した場合、「製造オペレーションから標準管理特性へのリンク」属性が自動的にコピーされます。詳細については、「管理特性」タブを参照してください。
• プロセス計画の下に存在するオペレーションに標準管理特性が関連付けられているとします。そのオペレーションにサブオペレーションを作成すると、標準管理特性の情報もコピーされます。たとえば、オペレーションに存在する標準管理特性の製品表現データは、サブオペレーションに存在する標準管理特性でも表示されます。
• プロセス計画の下に存在するオペレーションに CAD ドキュメントが関連付けられているとします。オペレーションの下に新しい子オペレーションを追加します。新しい子オペレーションを選択し、その子オペレーションに標準管理特性を作成できます。この場合、CAD ドキュメントは子オペレーションに関連付けられません。
• プロセス計画の下に存在するオペレーションに CAD ドキュメントが関連付けられていないとします。オペレーションの下に新しい子オペレーションを追加します。新しい子オペレーションを選択し、その子オペレーションに標準管理特性を作成できます。この場合、3D ピッカーのビジュアリゼーション領域で開いている CAD ドキュメントは子オペレーションに関連付けられます。
• プロセス計画の下に 2 つのオペレーションがあるとします。1 つ目のオペレーションには CAD ドキュメントが関連付けられています。2 つ目のオペレーションには CAD ドキュメントが関連付けられていません。2 つ目のオペレーションに標準管理特性を作成すると、1 つ目のオペレーションに関連付けられている CAD ドキュメントが 2 つ目のオペレーションに関連付けられます。
• 標準管理特性を作成すると、消費されたモデルアノテーションはツリーピッカーのビジュアリゼーション領域で非表示になります。
• プロセス計画の下に存在するオペレーションに CAD ドキュメントが関連付けられているとします。オペレーションの下に新しい子オペレーションを追加します。プロセス計画ブラウザの「管理特性」タブにある「管理特性をプロセスから割当」操作を使用して、子オペレーションに標準管理特性を作成できます。この場合、プロセス計画ブラウザの「管理特性」タブにグラフィック製品表現の値と標準管理特性の属性が表示されます。
• 「管理特性を複製および貼り付け」操作を使用すると、コピーされた標準管理特性を使用して標準管理特性が作成されます。新しく作成された標準管理特性には新しい番号が割り当てられます。
• 「貼り付け」操作を使用すると、コピーされた標準管理特性を使用して標準管理特性が作成されます。新しく作成された標準管理特性には、コピー元の標準管理特性と同じ番号が割り当てられます。
• 標準管理特性をあるオペレーションから同じオペレーションまたは別のオペレーションにコピーした場合、「製造オペレーションから標準管理特性へのリンク」 (親子リンク) 属性も自動的にコピーされます。

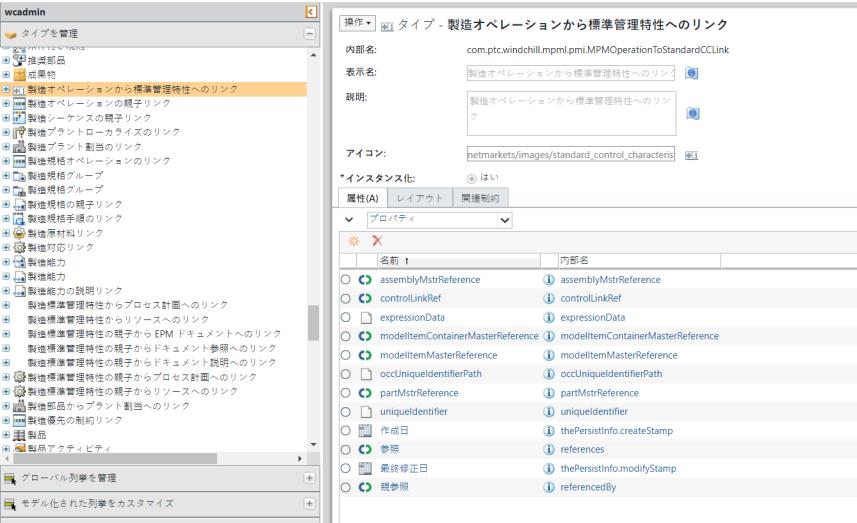

詳細については、親子リンクでの関連付けの編集および「タイプおよび属性の管理ユーティリティの使用」を参照してください。
• 標準管理特性をあるオペレーションから同じオペレーションまたは別のオペレーションにコピーした場合、次の親子リンク属性も自動的にコピーされます:
◦ 製造標準管理特性の親子からドキュメント説明へのリンク
◦ 製造標準管理特性の親子からプロセス計画へのリンク
◦ 製造標準管理特性の親子からリソースへのリンク
• 以下の 2 つの親子関係属性のリンクタイプ情報ページを開くと、「関連制約」タブが表示されます。
◦ 製造標準管理特性からリソースへのリンク
◦ 製造標準管理特性の親子からリソースへのリンク
詳細については、関連制約タブを参照してください。
• 標準管理特性を、あるオペレーションから同じオペレーションまたは別のオペレーションにコピーおよび複製できます。「標準管理特性をコピー」操作を使用して管理特性をコピーし、「管理特性を複製および貼り付け」操作を使用して管理特性を複製できます。標準管理特性を、あるオペレーションから同じオペレーションまたは別のオペレーションにコピーおよび複製した場合、「製造オペレーションから標準管理特性へのリンク」属性が自動的にコピーされます。詳細については、「管理特性」タブを参照してください。
• BOM トランスフォーマで、部品またはエンタープライズデータから別の部品またはエンタープライズデータに標準管理特性をコピーすると、「関連から標準管理特性へのリンク」属性もシステムによってコピーされます。
