ユースケース 2: プラントが割り当てられていない部品のフィルタ

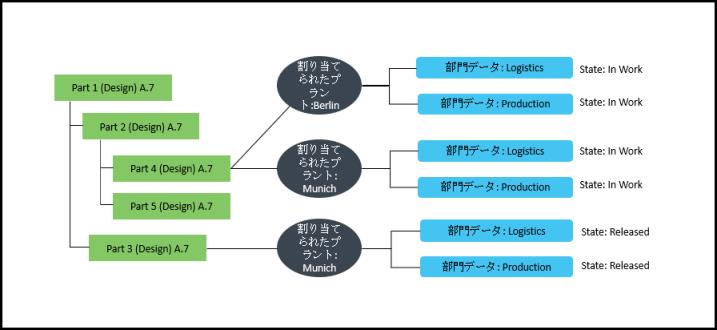

BOM トランスフォーマの上流ビューに以下の構造が存在するシナリオについて考えてみます。
• Berlin および Munich プラントが Part 4 (Design)A.7 に割り当てられ、Logistics タイプと Production タイプの部門データが割り当てられています。
• Munich プラントが Part 3 (Design) A.7 に割り当てられ、Logistics タイプと Production タイプの部門データが割り当てられています。
• Part 5 (Design)A.7 にはプラントデータも部門データも割り当てられていません。
• 割り当てられているすべての部門データの状態は図に示されているとおりです。
要件 | フィルタ後の部品構造には、Berlin プラントに割り当てられている部品と、プラントが割り当てられていない部品が表示される必要があります。 |
「プラントフィルタ」タブの定義式 | • {Plant Data: View = Berlin} • 「Include parts with no plant assignment and parts with plant assignment but without department data」チェックボックスがオンになっています。 |

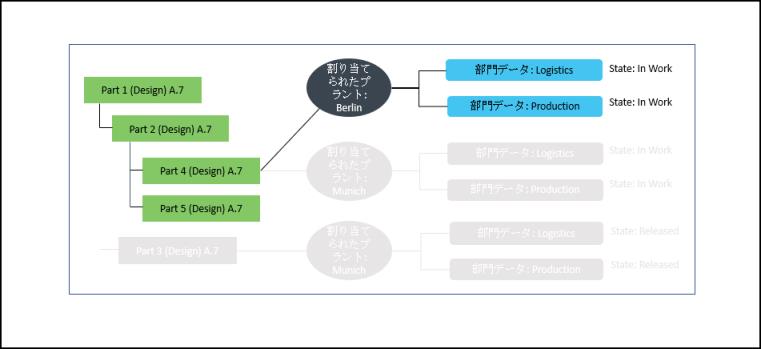

「フィルタを編集」ダイアログボックスでプラントフィルタの基準を設定した後、「OK」をクリックします。BOM トランスフォーマで以下のようなフィルタ後の構造が表示されます。
Berlin および Munich プラントが Part 4 (Design) A.7 に割り当てられ、Logistics タイプと Production タイプの部門データが割り当てられています。Part 4 (Design) A.7 は「プラントフィルタ」タブで設定されている基準を満たしているので、フィルタ後の部品構造に表示されます。Berlin プラントに属する Logistics および Production タイプの部門データも表示されます。これは、プラントフィルタ定義式で部門データの基準が指定されていないためです。
Part 2 (Design) A.7 は、「プラントフィルタ」タブで設定されている基準をそのいずれかの子部品が満たしているので、表示されます。
Part 5 (Design) A.7 は、プラントが割り当てられておらず、「プラント割当なしの部品、およびプラント割当ありで部門データなしの部品を含む」チェックボックスがオンになっているので、フィルタ後の構造に表示されます。ここで、この部品にプラントを割り当てることができます。
