NX 部品ファミリーをチェックアウトする場合の規則
NX「チェックアウト」を使用する場合は、次の規則を考慮してください。
デフォルトでは、ジェネリックはすべてのインスタンスとともにチェックアウトされます。
Windchill では、個々の部品をチェックアウトしなくても属性を変更できます。
NX 部品ファミリーテンプレートを手動でジェネリック CAD ドキュメントに添付した場合、そのテンプレートはジェネリック CAD ドキュメントのセカンダリコンテンツとして機能します。
個別のインスタンスファイルの修正
ファミリーテーブルインスタンスは、Windchill ファミリーテーブル内のほかのインスタンスとは個別にチェックアウトおよびチェックインすることができます。「インスタンスを単独で修正」プリファレンスが「はい」(デフォルト値) に設定されていると、設計テーブルは修正されたインスタンスのみを再生成します (また、作業版数が再適用されます)。
このプリファレンスを変更するには、次の手順に従います。

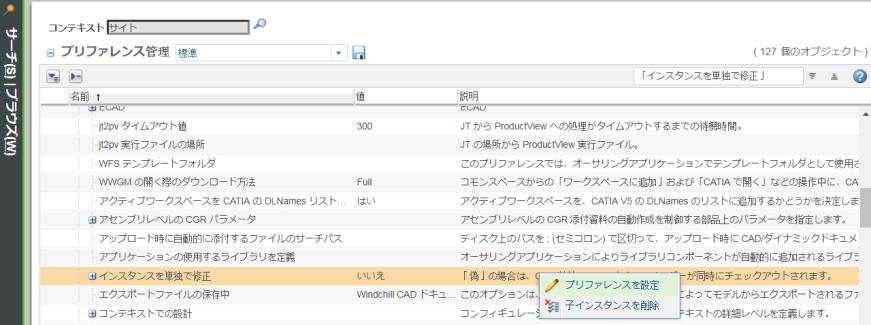

1. Windchill「ユーティリティ」ページで「プリファレンス管理」に移動します。
2. 「Workgroup Manager クライアント」 > 「インスタンスを単独で修正」の順に選択します。行を右クリックして、「プリファレンスを設定」を選択します。
3. 値を「いいえ」から「はい」に変更して、「OK」をクリックします。
これで、ジェネリックをほかのインスタンスとは個別に、ワークスペースにチェックアウトおよび追加できるようになりました。Windchill「チェックイン」または「ワークスペースに保存」を選択すると、ファミリーテーブルのジェネリック部品に対する変更が作業版数に適用され、影響を受けるインスタンスがワークスペースに追加されてディスクに再生成されます。
*
最良事例として、インスタンスは使用前にワークスペースで利用可能な状態にしておきます。インスタンスがワークスペースにダウンロードされていない場合、ユーザーがジェネリックをアセンブリに追加して、「NX」 > 「Choose Family Member」 UI を使用してインスタンスを選択すると、アセンブリの保存時に、選択したインスタンスが自動的にワークスペースに追加されます。後で、ジェネリックとインスタンスの両方でチェックアウトのコンフリクトが発生することになります。
