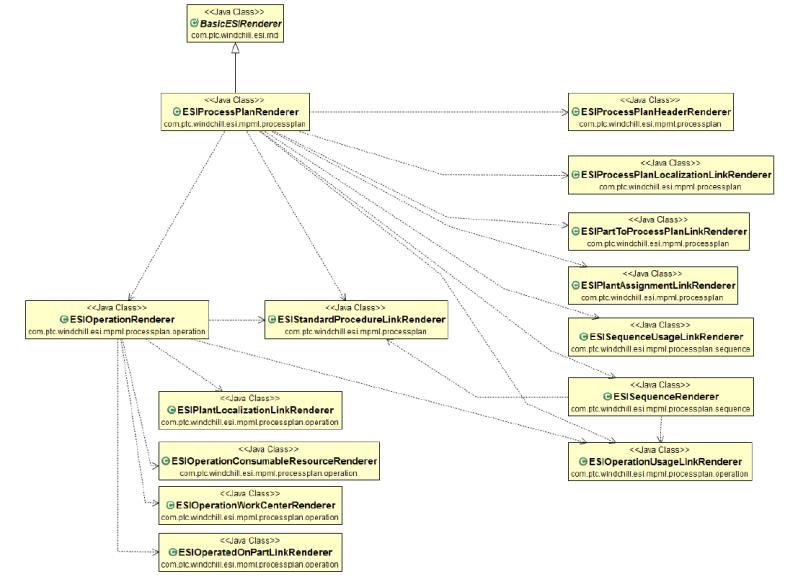

以下のクラスは GetProcessPlan RPC 出力を作成します。

これはインタフェース ESIRenderer を実装する抽象クラスであり、ESI Services によって提供されるすべてのプロセス計画レンダラークラスによって拡張されます。

このクラスは抽象基本クラス BasicESIRenderer を拡張し、これによってそのクラスの機能を継承します。ESIProcessPlanRenderer クラスはカスタマイズ担当者による拡張の対象です。このクラスには、読み取り専用モードでサブクラスが使用できるいくつかの属性があります。これらの属性には protected getter メソッドがあります。レンダラーの状態は setData() メソッドによって確立されるので、これらの属性には setter メソッドがありません。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

これは抽象基本クラス BasicESIRenderer を拡張し、これによってそのクラスの機能を継承します。ESIProcessPlanHeaderRenderer クラスはカスタマイズ担当者による拡張の対象です。このクラスには、読み取り専用モードでサブクラスが使用できるいくつかの属性があります。これらの属性には protected getter メソッドがあります。レンダラーの状態は setData() メソッドによって確立されるので、これらの属性には setter メソッドがありません。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

これは抽象クラス BasicESIRenderer を拡張し、プロセス計画をその部品にリンクする MPMPartToProcessPlanLink オブジェクトをレンダリングするために、ESIProcessPlanRenderer インスタンスによってインスタンス化されて使用されます。このレンダラーは、MPMPartToProcessPlanLink 属性をフェッチして必要に応じて出力にマッピングすることに加え、関連部品をコレクションに保存します。ESIProcessPlanRenderer インスタンスはこのコレクションを検索し、適切なレンダラーを使用してコレクション内の部品をレンダリングします。Windchill バージョン 11.0 以降では、このレンダラーは、プロセス計画を使用してプロセスに関連付けられているリソース構造に ProcessPlan を関連付けたリンクもレンダリングします。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

これは BasicESIRenderer を拡張し、プロセス計画をその標準手順にリンクする MPMStandardProcedureLink オブジェクトをレンダリングするために、ESIProcessPlanRenderer インスタンスによってインスタンス化されて使用されます。このレンダラーは、MPMStandardProcedureLink 属性をフェッチして必要に応じて出力にマッピングすることに加え、関連する標準手順をコレクションに保存します。ESIProcessPlanRenderer インスタンスはこのコレクションを検索し、適切なレンダラーを使用してコレクション内の標準手順をレンダリングします。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、プロセス計画をそのシーケンスにリンクする MPMSequenceUsageLink オブジェクトをレンダリングするために、ESIProcessPlanRenderer インスタンスによってインスタンス化されて使用されます。これは、MPMSequenceUsageLink 属性をフェッチして必要に応じて出力にマッピングすることに加え、関連するシーケンスをコレクションに保存します。ESIProcessPlanRenderer インスタンスはこのコレクション内のシーケンスを検索し、適切なレンダラーを使用してこれらをレンダリングします。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、レンダリング対象のプロセス計画に関連付けられている MPMOperationUsageLink オブジェクトをレンダリングするために、ESIProcessPlanRenderer インスタンスによってインスタンス化されて使用されます。これは、MPMOperationUsageLink 属性をフェッチして必要に応じて出力にマッピングすることに加え、関連するオペレーションをコレクションに保存します。ESIProcessPlanRenderer インスタンスはこのコレクション内のオペレーションを検索し、適切なレンダラーを使用してこれらをレンダリングします。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、プロセス計画に関連付けられているオペレーションをレンダリングするために、ESIProcessPlanRenderer インスタンスによってインスタンス化されて使用されます。ESIOperationRenderer インスタンスは、レンダリング対象のオペレーションに関連付けられている各種リンクとオブジェクトをレンダリングするために、その他のレンダラーをいくつか使用します。これについては以降の各セクションで説明しています。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、プロセス計画に関連付けられているシーケンスをレンダリングするために、ESIProcessPlanRenderer インスタンスによってインスタンス化されて使用されます。ESISequenceRenderer インスタンスは、レンダリング対象のシーケンスに関連付けられている各種リンクとオブジェクトをレンダリングするために、その他のレンダラーをいくつか使用します。これについては以降の各セクションで説明しています。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

これは、レンダリング対象のオペレーションに関連付けられている作業指示をレンダリングするために、ESIOperationRenderer インスタンスによってインスタンス化されて使用されます。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、レンダリング対象のオペレーションに関連付けられている MPMOperationToPartLink オブジェクトをレンダリングするために、ESIOperationRenderer インスタンスによってインスタンス化されて使用されます。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、レンダリング対象のオペレーションに関連付けられている MPMOperationToOperatedPartLink オブジェクトをレンダリングするために、ESIOperationRenderer インスタンスによってインスタンス化されて使用されます。これは、MPMOperationToOperatedPartLink 属性をフェッチして必要に応じて出力にマッピングすることに加え、関連する部品マスターオブジェクトをコレクションに保存します。ESIProcessPlanRenderer インスタンスはこのコレクション内のオブジェクトを検索し、対応する部品作業版数をフェッチし、適切なレンダラーを使用してこれらをレンダリングします。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

これは、レンダリング対象のオペレーションに関連付けられている MPMOperationToConsumableLink オブジェクトをレンダリングするために、ESIOperationRenderer インスタンスによってインスタンス化されて使用されます。これは、MPMOperationToConsumableLink 属性をフェッチして必要に応じて出力にマッピングすることに加え、関連する消耗品リソースをコレクションに保存します。ESIOperationRenderer インスタンスはこのコレクション内のオブジェクトを検索し、適切なレンダラーを使用してこれらをレンダリングします。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

これは、レンダリング対象のオペレーションに関連付けられている MPMOperationToWorkCenterLink オブジェクトをレンダリングするために、ESIOperationRenderer インスタンスによってインスタンス化されて使用されます。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、WTPartMaster、MPMProcessPlanMaster、MPMSequenceMaster、MPMOperationMaster、MPMToolingMaster、MPMProcessMaterialMaster、および MPMSkillMaster タイプのオブジェクトに関連付けられている代替測定単位情報をレンダリングするために、いくつかのレンダラーによってインスタンス化されて使用されます。このクラスを使用するレンダラーは、それぞれ ESIWTPartRenderer、ESIProcessPlanHeaderRenderer、ESISequenceUsageLinkRenderer、ESIOperationUsageLinkRenderer、ESIToolingRenderer、ESIProcessMaterialRenderer、および ESISkillRenderer です。ESIToolingRenderer、ESIProcessMaterialRenderer、および ESISkillRenderer の詳細については、「リソースのパブリッシング」のセクションを参照してください。

代替測定単位情報が格納されるマスターオブジェクトのタイプ。各種オブジェクトタイプでこの属性に設定される値は次のとおりです。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは、プロセス計画、シーケンス、オペレーション、ツーリング、加工材料、技能に関連付けられているドキュメントをレンダリングするために、それぞれ ESIProcessPlanRenderer、ESISequenceRenderer、ESIOperationRenderer、ESIToolingRenderer、ESIProcessMaterialRenderer、ESISkillRenderer の各レンダラーによってインスタンス化されて使用されます。クラス ESIDocumentsRenderer の詳細およびその他の関連情報については、「ドキュメントのパブリッシング」のセクションを参照してください。

このクラスは、部品、プロセス計画、オペレーションに関連付けられている管理特性 (およびそのモデルアイテム) をレンダリングするために、それぞれ部品レンダラー、プロセス計画レンダラー、およびオペレーションレンダラーによってインスタンス化されて使用されます。このクラスは BasicESIRenderer を拡張し、パッケージ com.ptc.windchill.esi.mpml.pmi に存在します。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスは BasicESIRenderer を拡張し、パッケージ com.ptc.windchill.esi.mpml.pmi に存在します。レンダリング対象の管理特性に部品、プロセス計画、またはオペレーションを関連付ける品質リンクをレンダリングするために、管理特性レンダラーによってインスタンス化されて使用されます。

このクラスで使用可能な属性とメソッドの詳細については、Windchill リリース関連の Java ドキュメンテーションを参照してください。

このクラスはパッケージ com.ptc.windchill.esi.mpml 内に存在し、製造オブジェクトをレンダリングするための多数のユーティリティ (またはヘルパー) API を提供します。たとえば、ビジネスオブジェクト (部品、プロセス計画、オペレーション、シーケンスなど) の任意の 2 つの作業版数を比較し、(リンクとその属性に関する差異情報から成る) 結果を HashMap 内に返す compareXXX() API を提供します。

このクラスはカスタマイズ担当者による拡張の対象ではありません。このクラスの compareXXX() (およびその他の各種) API とその説明については、Javadoc を参照してください。
