Impostazioni di Creo View WebGL Viewer
È possibile impostare le preferenze di Creo View WebGL Viewer dalla finestra di dialogo delle preferenze che si apre dalla scheda Visualization. Gli amministratori possono configurare le proprietà utilizzando il file wvs.properties. Le preferenze di default del visualizzatore vengono applicate in base alla configurazione iniziale del file wvs.properties.
Impostazione delle preferenze mediante la finestra di dialogo

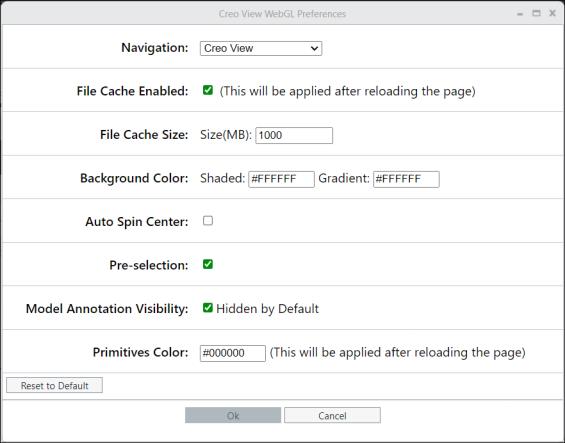

Per aprire la finestra di dialogo delle preferenze, passare alla scheda Visualization e premere MAIUSC+P sulla tastiera. La finestra di dialogo delle preferenze Creo View WebGL viene visualizzata come mostrato di seguito:
Proprietà | Valore | ||
|---|---|---|---|
Navigation | Selezionare una delle modalità di Navigation disponibili dal menu a discesa nella finestra di dialogo delle preferenze. Sono disponibili le seguenti modalità di navigazione: • Creo View • Creo • CATIA V5 Compatible • Explore | ||
File Cache Enabled | WebGL Viewer supporta la memorizzazione nella cache della geometria delle parti localmente nel browser per un caricamento più rapido dei modelli nelle operazioni successive. La preferenza File Cache Enabled è selezionata per default. | ||
File Cache Size | La preferenza File Cache Size definisce il limite massimo della dimensione della cache dei file. Quando la dimensione della cache supera il limite impostato, i file che non sono stati utilizzati per un lungo periodo di tempo vengono rimossi dalla cache per primi. File Cache Size è impostata per default su 1 GB (1000 MB).
| ||
Background Color | È possibile modificare il colore dello sfondo nella scheda Visualization impostando i valori esadecimali per Shaded e Gradient. L'opzione Shaded può essere utilizzata per il colore di sfondo principale mentre l'opzione Gradient può essere utilizzata per ottenere un gradiente impostando il colore nella parte inferiore dello sfondo. Per ottenere uno sfondo monocolore, entrambi i valori devono essere impostati sullo stesso colore. | ||
Auto Spin Center | La casella di controllo Auto Spin Center viene utilizzata per impostare il centro di rotazione come centro del pannello WebGL durante la rotazione della geometria della parte. Se questa casella di controllo è selezionata, il centro di rotazione corrisponde alla posizione del mouse su cui si è fatto clic nel pannello WebGL per la rotazione, durante la rotazione della geometria della parte.
| ||
Pre-selection | La casella di controllo Pre-selection è selezionata per default, ovvero quando si posiziona il puntatore del mouse sulla geometria di una parte nella scheda Visualization, questa viene evidenziata. | ||
Model Annotation Visibility | Le annotazioni del modello sono nascoste per default. È possibile attivare le annotazioni del modello deselezionando la casella di controllo Model Annotation Visibility. | ||
Primitives Color | È possibile impostare il colore delle primitive per WebGL impostando il valore esadecimale. Il valore di default è #FF0000. La modifica del valore del colore delle primitive di WebGL riflette il nuovo colore delle primitive nelle geometrie CAD, dove il colore non è impostato dallo strumento CAD, dopo l'aggiornamento della pagina. |
Reimpostazione delle preferenze
È possibile ripristinare le impostazioni di default correnti di Windchill per le preferenze esistenti selezionando il pulsante Reset to Default nella finestra di dialogo delle preferenze Creo View WebGL. In questo modo i valori delle preferenze vengono reimpostati sui valori di default WVS o sui valori definiti utilizzando le proprietà WVS nel file wvs.properties.
