Paramètres Creo View WebGL Viewer
Vous pouvez définir les préférences de Creo View WebGL Viewer à partir de la boîte de dialogue des préférences lancée à partir de l'onglet Visualization. Les administrateurs peuvent configurer les propriétés à l'aide du fichier wvs.properties. Les préférences par défaut du visualiseur sont appliquées en fonction de la configuration initiale wvs.properties.
Définition des préférences à l'aide de la boîte de dialogue

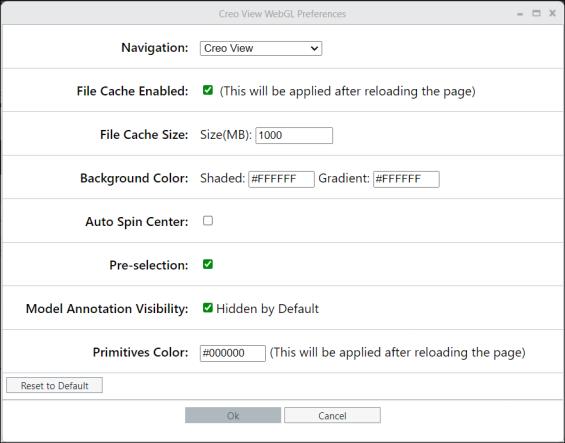

Pour ouvrir la boîte de dialogue des préférences, accédez à l'onglet Visualization et appuyez sur les touches Maj+P du clavier. La boîte de dialogue des préférences Creo View WebGL s'affiche, comme illustré ci-dessous :
Propriétés | Valeur | ||
|---|---|---|---|
Navigation | Sélectionnez l'un des modes de Navigation à partir du menu déroulant de préférences dans la boîte de dialogue de préférences. Les modes de navigation suivants sont disponibles. • Creo View • Creo • CATIA V5 Compatible • Explore | ||
Cache de fichiers activé | Le visualiseur WebGL prend en charge la mise en cache locale de la géométrie de l'article dans le navigateur pour accélérer le chargement des modèles lors des chargements ultérieurs. La préférence File Cache Enabled est sélectionnée par défaut. | ||
Taille du cache de fichiers | La préférence File Cache Size permet de définir la limite de taille maximale du cache de fichiers. Lorsque la taille du cache dépasse cette limite, les fichiers qui n'ont pas fait l'objet d'un accès depuis un certain temps sont supprimés du cache en premier. La taille du cache de fichiers est définie sur 1 Go (1 000 Mo) par défaut.
| ||
Couleur d'arrière-plan | Vous pouvez modifier la couleur d'arrière-plan dans l'onglet Visualization en définissant les valeurs hexadécimales pour Shaded et Gradient. L'option Shaded peut être utilisée comme couleur d'arrière-plan principale, et l'option Gradient permet d'obtenir un dégradé en définissant la couleur en bas de l'arrière-plan. Pour obtenir un arrière-plan unicolore, les deux valeurs doivent être définies sur la même couleur. | ||
Centre de rotation automatique | La case Auto Spin Center permet de définir le centre du panneau WebGL comme centre de rotation lors de la rotation de la géométrie de la pièce. Si cette case est cochée, le centre de rotation correspond à la position de la souris lorsque vous avez cliqué dans le panneau WebGL pour la rotation, lorsque vous faites pivoter la géométrie de la pièce.
| ||
Pré-sélection | La case Pre-selection est cochée par défaut, ce qui signifie que lorsque vous positionnez le pointeur de la souris sur une géométrie de pièce dans l'onglet Visualization, elle est mise en surbrillance. | ||
Visibilité des annotations du modèle | Les annotations de modèle sont masquées par défaut. Vous pouvez activer les annotations de modèle en décochant la case Model Annotation Visibility. | ||
Couleur des primitives | Vous pouvez définir la couleur des primitives pour WebGL en définissant la valeur hexadécimale. La valeur par défaut est #FF0000. La modification de la valeur de couleur des primitives de WebGL reflète la nouvelle couleur des primitives sur les géométries CAO où la couleur n'est pas définie par l'outil CAO, après actualisation de la page. |
Réinitialisation des préférences
Les préférences existantes peuvent être réinitialisés selon les valeurs par défaut en cours de Windchill en sélectionnant le bouton Restaurer les valeurs par défaut dans la boîte de dialogue Préférences de WebGL Creo View. Cela réinitialise les valeurs de préférences selon les valeurs par défaut de WVS ou selon les valeurs définies en utilisant les propriétés WVS dans le fichier wvs.properties.
