Ajustes de Creo View WebGL Viewer
Se pueden definir las preferencias de Creo View WebGL Viewer en el cuadro de diálogo de preferencias abierto desde la ficha Visualización. Los administradores pueden configurar las propiedades mediante el fichero wvs.properties. Las preferencias del visualizador por defecto se aplican según la configuración inicial de wvs.properties.
Definición de preferencias mediante el cuadro de diálogo

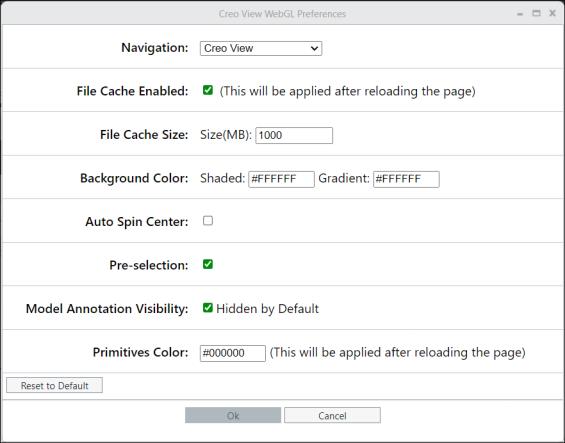

Para abrir el cuadro de diálogo de preferencias, navegue hasta la ficha Visualización y pulse Mayús+P en el teclado. Aparecerá el cuadro de diálogo de preferencias de Creo View WebGL, tal como se muestra a continuación:
Propiedades | Valor | ||
|---|---|---|---|
Navigation | Seleccione uno de los modos de Navegación del menú desplegable del cuadro de diálogo de preferencias. Están disponibles los siguientes modos de navegación. • Creo View • Creo • CATIA V5 Compatible • Explore | ||
File Cache Enabled | WebGL Viewer soporta el almacenamiento en caché local del explorador de la geometría de artículo para acelerar la carga de modelos en cargas posteriores. La preferencia File Cache Enabled está seleccionada por defecto. | ||
File Cache Size | La preferencia File Cache Size define el límite de tamaño máximo de la caché de ficheros. Cuando el tamaño de la caché excede este límite establecido, los ficheros a los que hace tiempo que no se ha accedido se eliminan de la caché en primer lugar. El tamaño de caché del fichero se establece en 1Gb (1000 Mb) por defecto.
| ||
Color de fondo | El color de fondo se puede cambiar en la ficha Visualización definiendo los valores Sombreado y Gradiente. El color sombreado se puede utilizar para el color de fondo principal, y el gradiente se puede utilizar para conseguir un gradiente mediante la configuración del color en la parte inferior del fondo. Para conseguir un fondo de un solo color, ambos valores deben definirse en el mismo color. | ||
Auto Spin Center | La casilla Auto Spin Center se utiliza para definir que el centro de giro sea el centro del panel de WebGL, al rotar la geometría del artículo. Si se selecciona esta casilla, el centro de giro será la posición del ratón en la que se pulsa en el panel de WebGL para la rotación, al rotar la geometría del artículo.
| ||
Pre-selection | La casilla Pre-selection está seleccionada por defecto, lo que significa que cuando se pasa el ratón sobre una geometría de artículo en la ficha Visualización, se realza. | ||
Model Annotation Visibility | Las anotaciones de modelo están ocultas por defecto. Para activar las anotaciones de modelo, desactive la casilla Model Annotation Visibility. | ||
Color de formas primitivas | Se puede definir el color de las formas primitivas para WebGL definiendo el valor hexadecimal. El valor por defecto es #FF0000. Al cambiar el valor de color de las formas primitivas de WebGL, se refleja el nuevo color de las formas primitivas en las geometrías CAD, donde el color no está definido por la herramienta CAD, después de renovar la página. |
Redefinición de las preferencias
Las preferencias existentes se pueden redefinir a los valores por defecto de Windchill actuales seleccionando el botón Restaurar valor por defecto en el cuadro de diálogo Creo View WebGL Preferences. Se redefinirán los valores de preferencia a los valores por defecto de WVS o a los valores definidos mediante las propiedades de WVS en el fichero wvs.properties.
