Identificación de artículos como artículos representados por CAD

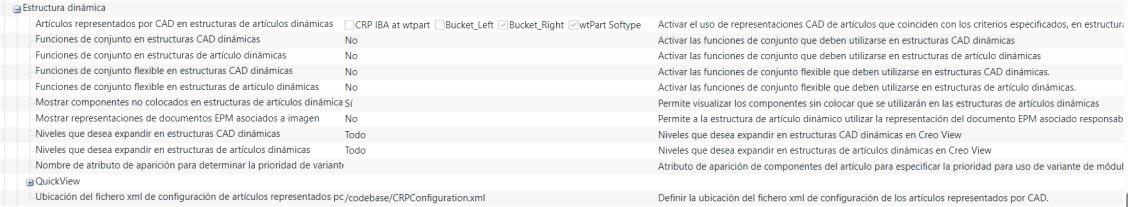

Configuración de grupos para identificar los artículos representados por CAD: se utiliza un fichero XML para controlar la definición de lo que se identifica como artículo representado por CAD. El fichero XML se puede configurar para tener varios grupos que representarán artículos representados por CAD. Cada grupo puede constar de varios atributos globales o tipos simplificados de WTPart. Una referencia de WVS, disponible en los contextos Sitio y Organizaciones en > > , permite configurar la ubicación y el nombre del fichero xml que se utiliza para configurar los artículos identificados como artículos representados por CAD. La ubicación se puede especificar en relación al directorio <Windchill> o puede ser absoluta. Para obtener información detallada sobre cómo crear un fichero de configuración para identificar los artículos representados por CAD, incluida la capacidad de localizar el nombre y la descripción, consulte el fichero CADRepresentedPartConfiguration.xml que se encuentra en <Windchill>\codebase\com\ptc\wvs\server\xml\.
 |
Cuando se actualiza el fichero XML, se debe volver a cargar en Windchill. El administrador puede actualizar la preferencia y pulsar en Aceptar para cargar los cambios. De lo contrario, el fichero se actualizará la próxima vez que se inicie el servidor de métodos.
|
Preferencia de usuario para seleccionar los grupos utilizados para identificar artículos representados por CAD: los usuarios pueden seleccionar los grupos que desean utilizar para identificar artículos como artículos representados por CAD mediante la definición de la preferencia de usuario > > . En el siguiente ejemplo, el cilindro de cubo, los cilindros principales y las luces del cabezal están todos seleccionados para identificar artículos como artículos representados por CAD.
Preferencia de usuario para determinar si se deben mostrar los componentes no colocados que se utilizarán en estructuras de artículos dinámicas: los usuarios pueden decidir si se deben mostrar los componentes no colocados que se deben utilizar en una estructura de artículo dinámica, mediante la definición de la preferencia de usuario > > . Por ejemplo, si esta preferencia se define en Sí, se muestran los componentes no colocados al abrir la estructura de artículo dinámica en Creo View.
| | Al visualizar la estructura de artículos representados por CAD en la ficha Visualización, el objeto seleccionado no realza siempre el objeto correcto en la estructura, porque la estructura es diferente de la estructura visualizable. Al visualizar el artículo representado por CAD en Creo View, el objeto correcto se realza porque Creo View muestra la estructura según se ha modificado mediante la generación de la estructura dinámica. |
