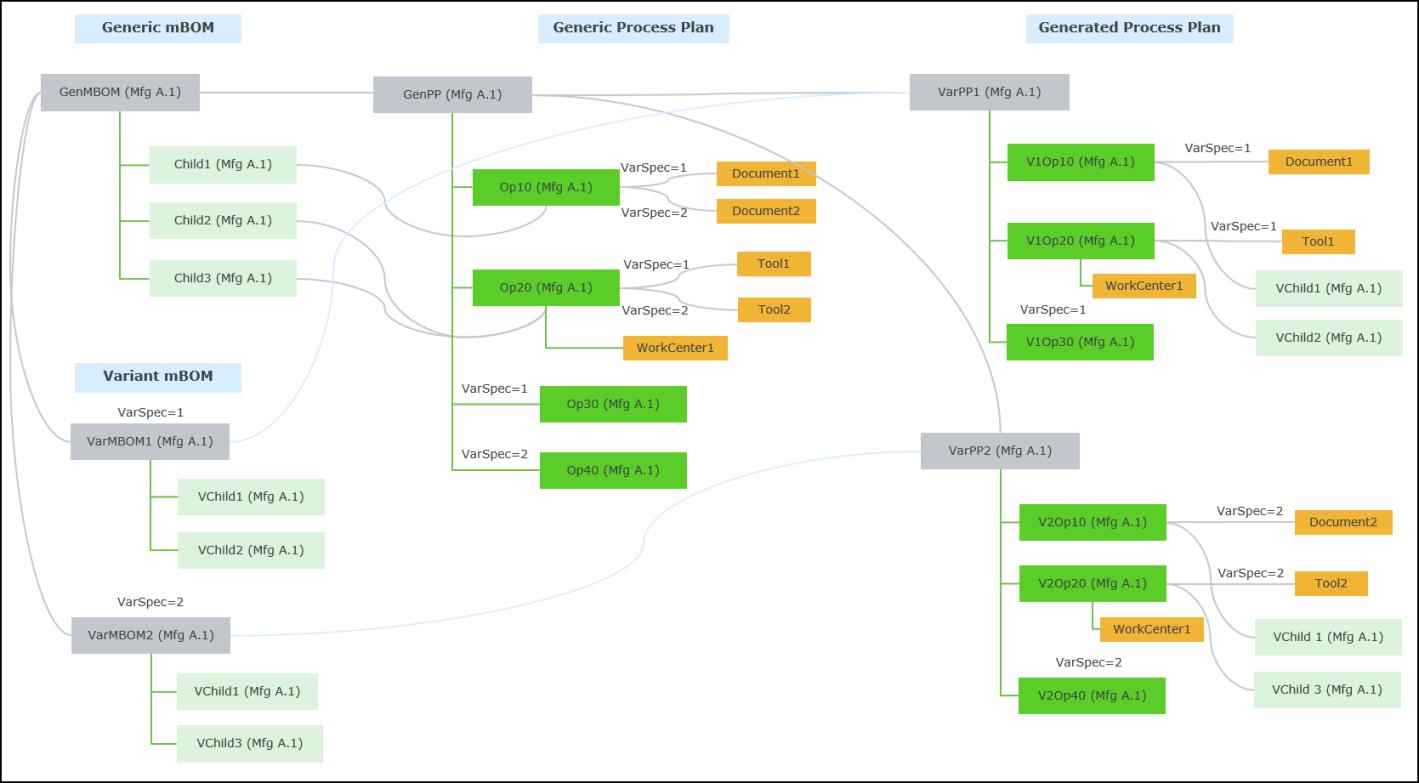

Generierte Prozessplanstruktur
Die generische Fertigungsstückliste GenMBOM ist dem generischen Prozessplan GenPP zugeordnet. Die generische Fertigungsstückliste verfügt über zwei Varianten-Fertigungsstücklisten VarMBOM1 und VarMBOM2 mit den Variantenspezifikationen VarSpec=1 bzw. VarSpec=2.
In GenPP sind die Operationen Op10 und Op20 Dokumenten und Tools über Variantenspezifikationen zugeordnet, die verwendet werden, um die Struktur eines generierten Prozessplans zu definieren. Die Operationen, Zuordnungen und Attribute werden aus einem generischen Prozessplan und einer Varianten-Fertigungsstückliste basierend auf den Variantenspezifikationen übertragen.
Es werden zwei generierte Prozesspläne erstellt – VarPP1 und VarPP2, jeweils einer für jede Varianten-Fertigungsstückliste.
Struktur von VarPP1 (GenPP + VarMBOM1):
Aus GenPP übertragene Objekte:
• Op10 und Op20 werden auf VarPP1 übertragen, da keine Logik für diese Operationen definiert ist.
• Op30 wird auf VarPP1 übertragen, da die VarMBOM1 zugeordnete Variantenspezifikation VarSpec=1 ist.
• Nur Document1 und Tool1 werden auf VarPP1 übertragen, da die VarMBOM1 zugeordnete Variantenspezifikation VarSpec=1 ist.
• Das Arbeitszentrum WorkCenter1 wird an VarPP1 übertragen, da keine Logik für das Arbeitszentrum definiert ist.
Aus VarMBOM1 übertragene Objekte:
• Child1 wird der Operation Op10 in GenPP zugeordnet. Daher wird die äquivalente Fertigungsstücklisten-Variante VChild1 der Operation V1Op10 in VarPP1 zugeordnet.
• Gleichermaßen wird die äquivalente Fertigungsstücklisten-Variante VChild2 der Operation Child2 in V1Op20 zugeordnet.
Struktur von VarPP2 (GenPP + VarMBOM2):
Aus GenPP übertragene Objekte:
• Op10 und Op20 werden auf VarPP2 übertragen, da keine Logik für diese Operationen definiert ist.
• Op40 wird auf VarPP2 übertragen, da die VarMBOM2 zugeordnete Variantenspezifikation VarSpec=2 ist.
• Nur Document2 und Tool2 werden auf VarPP2 übertragen, da die VarMBOM2 zugeordnete Variantenspezifikation VarSpec=2 ist.
• Das Arbeitszentrum WorkCenter1 wird an VarPP2 übertragen, da keine Logik für das Arbeitszentrum definiert ist.
Aus VarMBOM2 übertragene Objekte:
• Child1 wird der Operation Op10 in GenPP zugeordnet. Daher wird die äquivalente Fertigungsstücklisten-Variante VChild1 der Operation V2Op10 in VarPP2 zugeordnet.
• Gleichermaßen wird die äquivalente Fertigungsstücklisten-Variante VChild3 der Operation Child3 in V2Op20 zugeordnet.
