Creo Illustrate에서 일러스트레이션 업데이트
일러스트레이션이 작성된 후 작업을 업데이트하는 경우 Creo Illustrate에서 일러스트레이션을 업데이트합니다. 작업에는 하나 이상의 일러스트레이션이 연관될 수 있습니다. 작업에 연관된 일러스트레이션이 하나만 있는 경우 다음 단계를 수행합니다.
1. 공정 계획 브라우저에서 작업을 마우스 오른쪽 버튼으로 클릭하고 > 를 선택합니다.
공정 계획 브라우저를 사용하여 작성한 일러스트레이션은 Creo Illustrate에서 열립니다.
2. Creo Illustrate에서 파일을 업데이트합니다.
3. 파일을 저장하려면 > > 을 클릭합니다.
4. > > 을 클릭합니다.
키 포인트
• 새 일러스트레이션 작업을 사용하여 새 일러스트레이션을 작성할 수 있습니다. 한 작업과 연관된 일러스트레이션을 다른 작업에 복사할 수 있습니다. 문서 탭의 참조 문서 섹션에서 사용할 수 있는
복사 작업을 사용하여 일러스트레이션을 복사합니다. 이 일러스트레이션을 동일하거나 다른 작업 아래에 붙여 넣을 수 있습니다.
복사 작업을 사용하여 일러스트레이션을 복사합니다. 이 일러스트레이션을 동일하거나 다른 작업 아래에 붙여 넣을 수 있습니다. | 원본 위치에서만 일러스트레이션을 업데이트할 수 있습니다. 즉, 일러스트레이션이 복사된 위치입니다. |
• 일러스트레이션을 원본 위치로 업데이트하면 일러스트레이션이 있는 모든 위치에서 변경 내용이 업데이트됩니다.
• 작업에 연관된 일러스트레이션이 하나만 있는 경우 > 작업을 사용하여 Creo Illustrate에서 일러스트레이션을 업데이트합니다.
• 작업에는 여러 일러스트레이션이 연관될 수 있습니다. 이 경우 문서 탭의 참조 문서 테이블에서 사용할 수 있는 일러스트레이션 업데이트 작업을 사용하여 일러스트레이션을 업데이트합니다. 일러스트레이션을 업데이트하려면 일러스트레이션을 선택하고 일러스트레이션 업데이트를 클릭합니다.
| | 참조 문서 테이블에서 사용할 수 있는 일러스트레이션 업데이트 작업을 사용하여 일러스트레이션을 하나만 업데이트할 수 있습니다. |
• 게시되지 않은 참조 문서를 업데이트하려고 하면 오류 메시지가 나타납니다.
사용 사례 - 일러스트레이션 업데이트

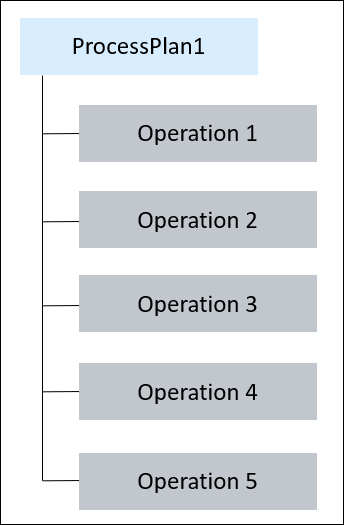

1. 공정 계획 브라우저에 다음 구조가 있는 경우를 가정해 보겠습니다.
일러스트레이션 Doc_MPM_2이 Operation 1와 연관되어 있습니다. 일러스트레이션 Doc_MPM_2 기록은 Operation 1의 문서 탭에 있는 참조 문서 섹션에 표시됩니다.
2. 문서 탭의 참조 문서 섹션에서 사용할 수 있는 복사 작업을 사용하여 일러스트레이션을 Operation 2에 복사합니다.
복사 작업을 사용하여 일러스트레이션을 Operation 2에 복사합니다.이제 Operation 2의 문서 탭의 참조 문서 섹션에 일러스트레이션 Doc_MPM_2이 표시됩니다.
3. Doc_MPM_2를 선택합니다.
4. 마우스 오른쪽 버튼을 클릭하고 일러스트레이션 업데이트를 선택합니다. 선택한 일러스트레이션은 다른 위치에서 복사되었기 때문에 열거나 업데이트할 수 없다는 사용자 메시지가 나타납니다. 이 일러스트레이션을 열거나 업데이트하려면 원본 위치를 찾습니다. 연관된 공정 계획 및 작업에 대한 하이퍼링크도 사용자 메시지에 제공됩니다. 오류 메시지의 예는 다음과 같습니다.
Operation 1의 문서 탭에 있는 참조 문서 섹션에서 일러스트레이션을 열거나 업데이트할 수 있습니다.
