Пример использования 4. Без преобразования вед. материалов на основе типа детали

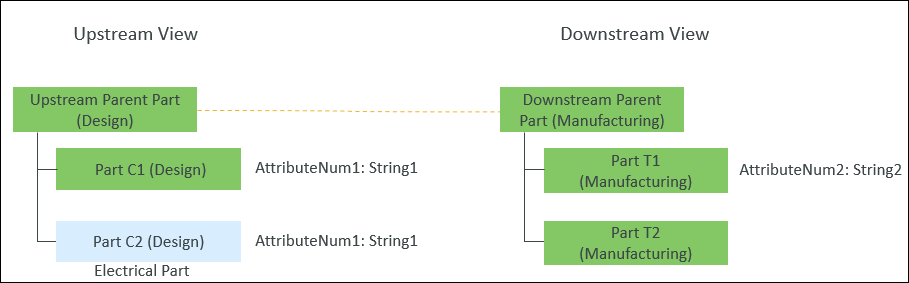

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
• Все детали в структуре, за исключением Part C2 (Design), имеют тип детали wt.part.WTPart.
• Part C2 (Design) в структуре имеет тип детали ElectricalPart.
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=AttributeNum1:String1:AttributeNum2:String2"/>
*
В случае свойств, включающих сопоставление, атрибуты сопоставления, заданные для родительских и дочерних элементов, не должны совпадать.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.com.ptc.ElectricalPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.com.ptc.ElectricalPart" value="doNotTransform=true"/>. Это свойство имеет приоритет над другими свойствами.
*
После инициирования действия с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:
• Если система Windchill обнаруживает деталь с атрибутом использования детали AttributeNum1, для которого задано значение String1, обнаруженная деталь добавляется в дочернюю структуру как новая деталь под деталью, у которой тип детали wt.part.WTPart, а для атрибута использования детали AttributeNum2 задается значение String2.
• Если система Windchill обнаруживает деталь с типом детали ElectricalPart, деталь не добавляется под любой деталью в дочерней структуре.
3. Выберите Upstream Parent Part (Design) и щелкните на панели инструментов средней панели.

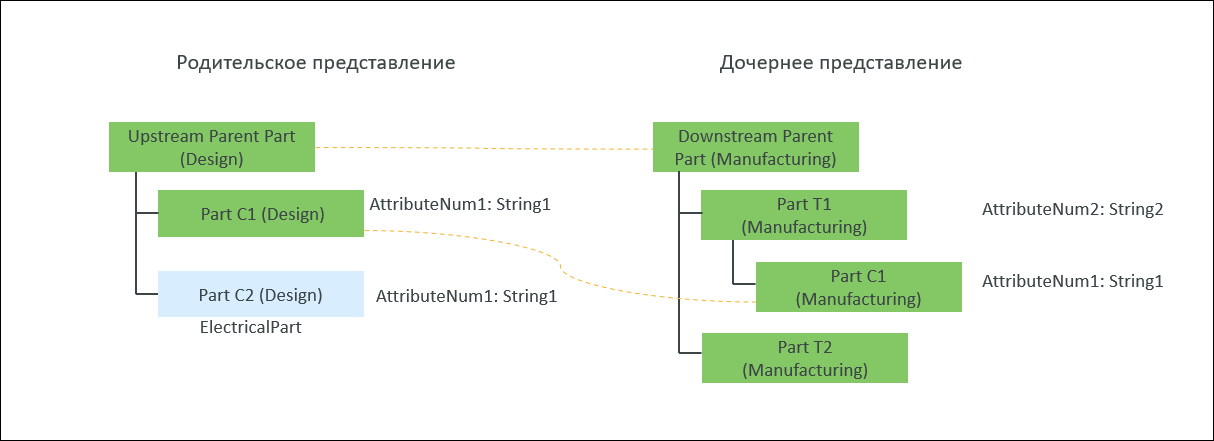

4. В преобразователе вед. материалов появится следующая структура:
*
• Part C1 (Manufacturing) добавляется как новая деталь под Part T1 (Manufacturing), поскольку Part T1 (Manufacturing) соответствует критериям, заданным в свойстве.
• Part C2 (Design) имеет атрибут использования детали AttributeNum1 со значением String1. Однако деталь не добавляется в дочернюю структуру, поскольку является электрической деталью. В этом случае <AddToPropertyname="com.ptc.windchill.associativity.reconciliation.addusage.com.ptc.ElectricalPart" value="doNotTransform=true"/> имеет приоритет над другими свойствами.
