Пример использования 12. Генерирование дочерней структуры путем определения диапазона
Можно генерировать дочернюю структуру путем определения диапазона. Можно создать атрибут и использовать его для определения диапазона.

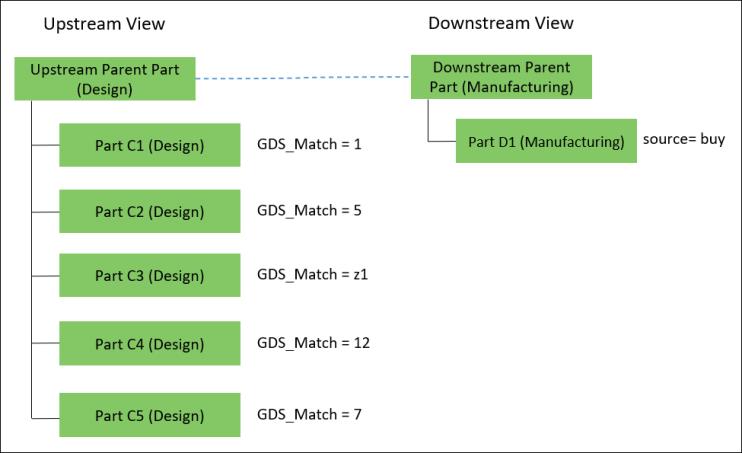

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
• Все детали в структуре имеют тип детали wt.part.WTPart.
• Для настройки Разделитель для определения диапазона задано значение >. Это значение установлено по умолчанию.
• Атрибут GDS_Match создается в WTPart. Используйте этот атрибут для определения диапазона.
• Для атрибута source в Part D1 (Manufacturing) задано значение buy.
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="transformoption=newBranch"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="targetType=wt.part.WTPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=GDS_Match:1>9:source:buy"/>
В приведенном выше свойстве 1>9 описывает диапазон. Для настройки Разделитель для определения диапазона задано значение >. 1>9 означает диапазон от 1 до 9. В этом случае система рассматривает следующие значения для сравнения: 1, 2, 3, 4, 5, 6, 7, 8 и 9.
 | После инициирования действия  с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация гарантирует, что при значении атрибута GDS_Match для родительской детали от 1 до 9 родительская деталь будет добавлена как новая ветвь в подходящей целевой дочерней детали. |
3. Выберите Upstream Parent Part (Design) и щелкните значок на панели инструментов средней панели.

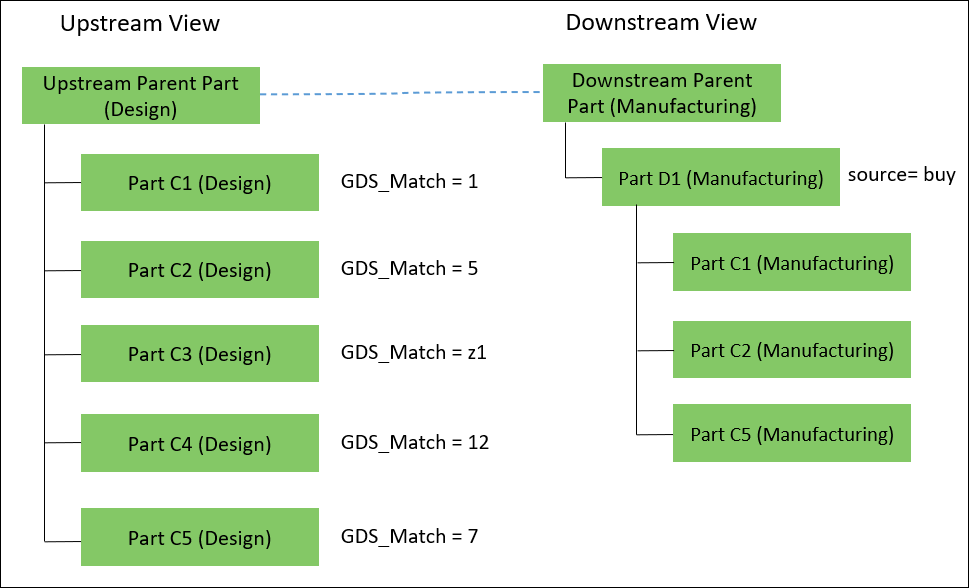

на панели инструментов средней панели.4. В преобразователе вед. материалов появится следующая структура:
| | На основе критериев, указанных в свойствах, детали Part C1 (Manufacturing), Part C2 (Manufacturing) и Part C5 (Manufacturing) добавляются в Part D1 (Manufacturing) как новые детали. Part C3 и Part C4 не переносятся в дочернее представление, поскольку значение атрибута GDS_Match не находится в свойствах в указанном диапазоне. |
