MPMLink에서 시각화를 위해 QuickView 사용
QuickView 기능을 사용하면 큰 구조를 빠르고 효과적으로 시각화할 수 있습니다. 다양한 MPMLink 브라우저에서 부품, 리소스 및 해당 하위 유형에 대한 고품질 축소판의 생성, 로드 및 상호 작용을 수행할 수 있습니다. QuickView에 대한 자세한 내용은 QuickView로 대형 구조 시각화를 참조하십시오.
지원되는 브라우저
• BOM 변환기
• 서비스 연관 부품 구조 브라우저(SAPSB)
• PPB(공정 계획 브라우저)
◦ PPB 트리 선택 시각화
◦ 할당된 부품 및 작업이 수행 중인 부품에 대한 PPB
• MRB(제조 리소스 브라우저)
◦ 리소스에 대한 MRB 트리
◦ 부품 및 리소스에 대한 MRB 트리 선택
• 고급 제조 리소스 브라우저(고급 MRB)
QuickView 기본 설정
• 시각화 탭에서 QuickView 축소판을 로드하려면 브라우저와 관련된 사용자 수준 기본 설정을 예로 설정합니다. 서로 다른 브라우저에 대한 사용자 레벨 기본 설정은 > > > 아래에서 사용할 수 있습니다.
◦ QuickView에 로드되도록 BOM 변환기 브라우저/SAPSB 활성화
◦ QuickView에 로드되도록 제조 리소스 브라우저 활성화
◦ QuickView에 로드되도록 공정 계획 브라우저 활성화

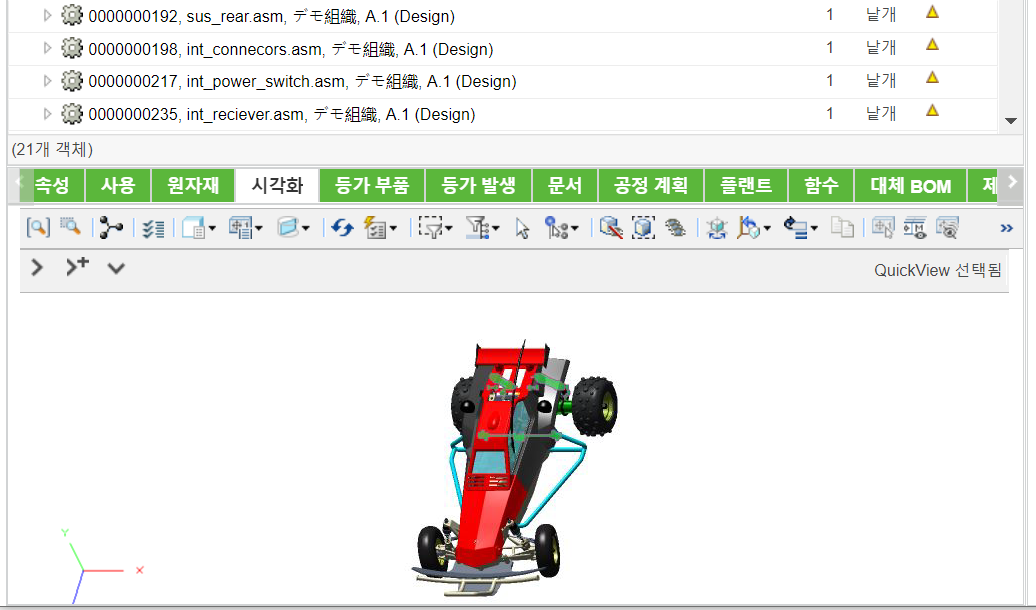

• 해당 기본 설정을 활성화한 후 해당 브라우저의 시각화 탭에 QuickView 도구 모음이 나타납니다. 예를 들어, QuickView에 로드되도록 BOM 변환기 브라우저/SAPSB 활성화 기본 설정을 예로 설정하면 BOM 변환기의 QuickView 도구 모음이 다음과 같이 나타납니다.
QuickView 작업과 관련된 상황은 시각화 탭의 QuickView 도구 모음에 표시됩니다.
QuickView 축소판이 로드된 부품에 대해 QuickView 상태는 QuickView 선택됨으로 표시됩니다. QuickView 축소판이 사용 가능한 부품의 상태는 표시되지 않습니다. 상태를 보려면 QuickView 축소판이 사용 가능한 부품을 로드해야 합니다. 부품을 로드하기 위해
다음 수준으로 QuickView 확장,
전체 세부 정보로 QuickView 확장 등의 작업을 사용할 수 있습니다. 이러한 작업에 대한 자세한 내용은 "QuickView 작업" 섹션을 참조하십시오.
다음 수준으로 QuickView 확장, 전체 세부 정보로 QuickView 확장 등의 작업을 사용할 수 있습니다. 이러한 작업에 대한 자세한 내용은 "QuickView 작업" 섹션을 참조하십시오.QuickView 작업
QuickView 기본 설정을 Yes로 설정하고 QuickView를 로드하거나 시각화 탭을 로드하면 표시된 구조에 대한 QuickView 축소판 그림이 자동으로 로드됩니다. QuickView 축소판 확장, 축소, 제거 또는 생성하려면 다음 작업을 사용하십시오.
작업 이름 | 설명 | 위치 | ||
|---|---|---|---|---|
| 다음 수준으로 QuickView 확장 | QuickView 축소판을 언로드하고 선택한 노드의 전체 구조를 다음 QuickView 축소판 노드까지 확장합니다. | • QuickView 마우스 오른쪽 버튼 클릭 메뉴 • 지원되는 브라우저의 시각화 탭에 있는 QuickView 도구 모음입니다. | ||
| 전체 세부 정보로 QuickView 확장 | QuickView 축소판을 언로드하고 선택한 노드의 전체 구조를 끝까지 확장합니다(마지막 리프 노드). | • QuickView 마우스 오른쪽 버튼 클릭 메뉴 • 지원되는 브라우저의 시각화 탭에 있는 QuickView 도구 모음입니다. | ||
 QuickView로 축소 | 전체 구조의 표현을 언로드하고 가능한 경우 QuickView 축소판을 로드합니다. | • QuickView 마우스 오른쪽 버튼 클릭 메뉴 • 지원되는 브라우저의 시각화 탭에 있는 QuickView 도구 모음입니다. | ||
QuickView 제거 | QuickView 축소판을 제거합니다. | BOM 변환기, PPB 트리 선택, MRB 및 MRB 트리 선택의 QuickView 마우스 오른쪽 버튼 클릭 메뉴 | ||
QuickView 생성 | QuickView 축소판을 생성합니다.
| QuickView 마우스 오른쪽 버튼 클릭 메뉴 |
 | • PPB 마우스 오른쪽 버튼 클릭 메뉴에서 QuickView 생성 작업만 사용할 수 있습니다. 할당된 부품 및 리소스에 대해서만 이 작업을 사용할 수 있습니다. • MRB에서 QuickView 생성 작업을 사용하여 리소스에 대한 QuickView 축소판을 생성할 수 있습니다. • WVS 작업 모니터에서 QuickView 생성 상태를 확인할 수 있습니다. |
키 포인트
• BOM 변환기에서 시스템은 여러 형상이 있는 리프 노드에 대한 QuickView 축소판 생성이 지원됩니다. 형상이 하나만 있는 리프 노드에 대해 QuickView 축소판 생성을 시도하면 오류 메시지가 나타납니다. 이는 부품과 리소스 모두에 적용할 수 있습니다.
• PPB에서 작업 아래에 있는 할당된 부품 및 리소스에 대한 QuickView 축소판을 생성할 수 있습니다. 할당된 부품 또는 리소스를 마우스 오른쪽 버튼으로 클릭하고 QuickView 생성을 선택하여 QuickView 축소판을 생성합니다. QuickView 축소판을 로드한 후 PPB에서 재생 기능을 사용할 수도 있습니다. 자세한 내용은 공정 계획 재생 보기를 참조하십시오.
• PPB 트리 선택에서 전체 어셈블리를 작업에 할당할 수 있습니다. 또한, 루트 부품을 제외한 전체 어셈블리를 할당할 수 있습니다. 이러한 경우 할당된 어셈블리의 QuickView 축소판이 포함된 구조가 확장됩니다.
• 고급 MRB에서 할당된 부품 및 플랜트 리소스에 대한 QuickView 축소판이 로드됩니다. AMRB에서 작업 로컬리제이션의 경우 동일한 레벨에 있는 리소스에 대해서만 QuickView 축소판이 로드됩니다. 상위 스테이션, 상위 라인 등의 다른 엔티티에 대해서는 QuickView 축소판이 로드되지 않습니다. 따라서 고급 MRB에 QuickView 축소판을 로드하려면 리프 레벨 리소스에 QuickView 축소판이 있어야 합니다.
고급 MRB에서 QuickView 축소판이 있는 할당된 부품 및 리소스의 위치를 업데이트할 수도 있습니다. 자세한 내용은 고급 제조 리소스 브라우저에서 작업 할당 위치 업데이트 및 저장을 참조하십시오.
| | • 고급 MRB의 경우 재생 중에만 할당된 부품의 위치를 업데이트할 수 있습니다. • 고급 MRB에서는 전체 할당 또는 할당된 부품의 전체 발생만 배치할 수 있습니다. |
• 고급 MRB에서 전체 세부 정보로 QuickView 확장 작업을 사용하면 부품 할당에 대한 전체 세부 정보가 확장됩니다.
전체 세부 정보로 QuickView 확장 작업을 사용하면 부품 할당에 대한 전체 세부 정보가 확장됩니다.• 구조를 변경한 후 시스템은 변경 사항에 따라 QuickView 축소판을 언로드하거나 제거합니다. 예를 들어, BOM 변환 작업을 사용하거나 필터로 작업하는 동안 시스템은 QuickView 축소판을 언로드하여 구조를 확장합니다. 이러한 경우 시각화 탭을 새로 고치거나 구조를 다시 로드하여 QuickView 축소판을 로드할 수 있습니다.
제한
• MPMLink 브라우저의 경우 QuickView 열을 사용하지 않는 것이 좋습니다. 대신 MPMLink 브라우저의 시각화 탭 도구 모음에서 QuickView 상황 메시지를 볼 수 있습니다.
• QuickView가 로드되면 모델 항목(주석)을 볼 수 없습니다.
• 시스템에서는 MPMLink 브라우저에 대해 필터링된 구조가 있는 노드에 대해 QuickView 로드 기본 설정이 지원되지 않습니다.
• QuickView 기능과 관련된 일반 제한 사항을 보려면 QuickView로 대형 구조 시각화 항목의 제한 사항 섹션을 참조하십시오.
