多擬真性概觀
WVS 基礎結構可配置為使用「發佈規則」在發佈流程期間建立多擬真性表現。該規則管理發佈工作執行期間 CAD 轉接器必須產生多少擬真性實例,並指定一組細部選項來定義每個擬真性實例顯示資料的不同元素。CAD 轉接器已從 CAD 資料建立可檢視檔案時,會使用可檢視檔案作為輸入來產生所有擬真性檔案。所有擬真性檔案都會儲存在 Windchill 中,並且與一個多擬真性表示產生關聯。

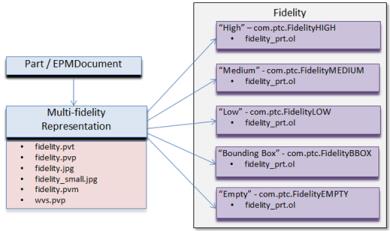

和儲存與之相關聯的所有 Creo View 檔案的表現相比,「多擬真性表現」會將產生的擬真性檔案 (OL) 儲存在相關 Fidelity 子類型上。下圖說明擁有五個擬真性之零件的多擬真性表現;High FidelityMedium FidelityLow FidelityBounding Box FidelityEmpty Fidelity。它們是 Fidelity 物件的所有子類型。每個擬真性實例都關聯各自的 OL 檔案,並儲存在 Windchill 系統中。
建立多擬真性表現之後,使用者可以透過設定其「屬意擬真性」偏好設定,來指示將多擬真性表現開啟至 Creo View 用戶端時,要載入擬真性。例如,如果使用者將「屬意擬真性」偏好設定設為 Medium Fidelity,並將多擬真性表現開啟至 Creo View 用戶端,則會載入與 Medium Fidelity 擬真性子類型相關聯的 OL 檔案 (請參閱設定多擬真性偏好設定)。
