从 CSV 文件中导入分类结构
要导入分类结构，必须在 XML 文件中概要显示分类结构。您可以在导入前修改 XML 文件，但如果您的结构复杂，则完成该操作并不轻松。
相反，管理 CSV 文件更为容易。当您准备导入结构时，可使用 CSVToXMLGenerator 实用程序将 CSV 文件转换为可导入 XML 文件。
 |
PTC 建议您在创建初始分类结构时使用此实用程序。不应使用此实用程序更新现有结构。将覆盖并移除所有未在 CSV 文件中表示的现有结构中的数据。
|
要将 CSV 文件转换为 XML，从 Windchill shell 中执行以下命令：
Windchill com.ptc.windchill.csm.csvtoxml.CSVToXMLGenerator <CSV 文件的路径> -verbose
其中：
• <CSV 文件的路径> 为您本地计算机上 CSV 文件的路径。
• verbose 参数为可选参数，用于进行调试。
生成的 XML 文件与 CSV 文件的名称和位置相同。
事前准备
• 使用 CSVToXMLGenerator 实用程序无需运行 Windchill 服务器。
• 导入的 CSV 文件格式必须唯一。此格式和使用“分类树”表格中“导出为 CSV”操作生成的 CSV 文件格式不相同。
• 在加载生成的 XML 文件之前，Windchill 中应已存在以下内容。(导入导出的 ZIP 或 JAR 文件时不适用。)
◦ 全局枚举
◦ 可重用属性
◦ 测量数量
• 要导入生成的 XML 文件，请将其压缩为 ZIP 文件。从“分类树”中选择 > 。
导入错误和支持的值
将文件导入至 Windchill 时将对数据进行验证。如果 XML 文件中包含无效数据或值，则在导入操作期间您将收到一个错误。
尽管使用 CSV 文件更容易，但 CSVToXMLGenerator 实用程序所接受的格式包括多个限制。例如，您无法导入示意图或图像。您也无法指定自动命名规则。
如果属性或限制未在下表中列出，则表示该属性或限制不受支持，导入期间将产生错误。
CSV 格式规则
• 如果单个值包含逗号，则必须使用双引号将其括起。例如：
Hong Kong, Berlin, "New York, NY", London
• 使用双引号转义双引号。例如：
Parts available in the ""Drive System"" catalog
节点和属性共享列
共有 7 个包含节点或属性信息的列。这些列使用下列格式：
Node/Attribute
斜杠前的标题指分类节点；斜杠后的标题指分类属性。
|
列名称
|
节点值
|
属性值
|
||
|---|---|---|---|---|
|
Node/Attribute
|
此列将行标识为包含分类节点或分类属性。
输入下列值之一：
• 节点
• 属性
|
|||
|
ParentIntName/NodeIntName
|
父节点的内部名称。
|
正在为其定义属性的节点的内部名称。
|
||
|
NodeIntName/AttributeIntName
|
节点的内部名称。
|
属性的内部名称。
|
||
|
DisplayName/DisplayName
|
节点的显示名称。
|
属性的显示名称。
|
||
|
Description/IBAName
|
在“说明”字段中输入的节点值。
|
可重用属性名称。
|
||
|
Keywords/DataType
|
在“关键字”字段中输入的节点值。
|
属性的数据类型。
接受以下值：
wt.units.FloatingPointWithUnits
java.lang.Boolean
java.sql.Timestamp
java.lang.Long
java.lang.String
com.ptc.core.meta.common.Hyperlink
com.ptc.core.meta.common.FloatingPoint
|
||
|
名称空间
|
为名称空间设置的名称
|
|||
|
IsInstantiable/Description
|
在“可实例化”字段中输入的节点值。
接受以下值：
TRUE
FALSE
|
在“说明”字段中输入的属性值。
|
||

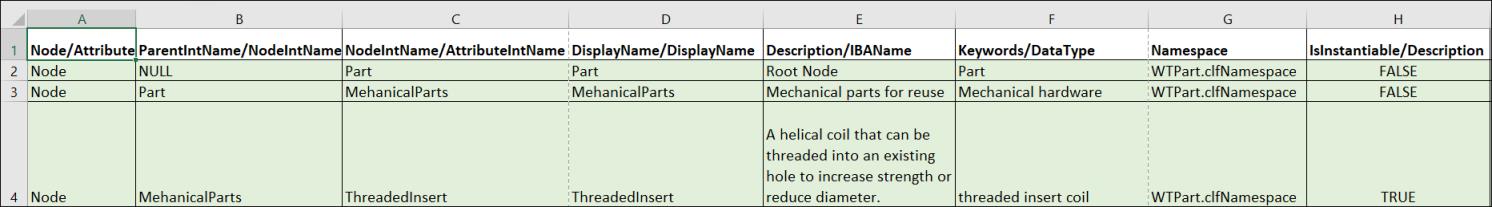

例如，您使用 "Node" 行中的以下值创建 CSV 文件：
| | CSV 文件中的列排列必须相同，如以上屏幕截图所示。 |

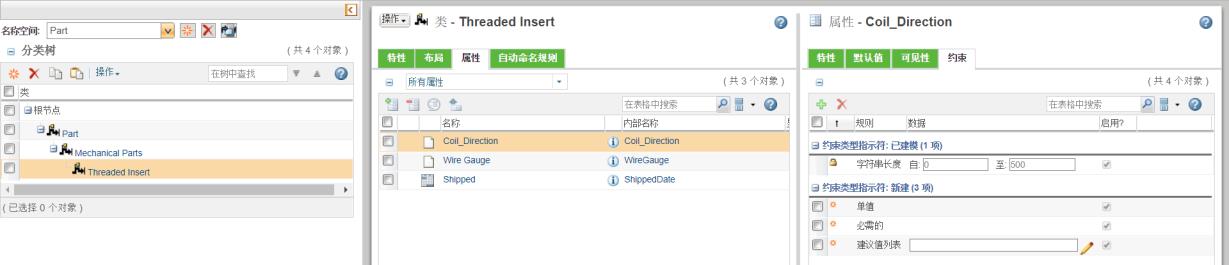

将 CSV 转换为 XML 并导入后，会生成以下结构：
"Threaded Insert" 节点定义有以下值：
属性列
以下各列仅适用于 "Attribute" 行：
列名称 | 可接受的值 | ||
|---|---|---|---|
DefaultValue | 该属性的默认值。 对于多个默认值，请使用以逗号分隔的列表。例如： 0.0 m, 1.5 m http://google.com(Google), http://ptc.com(PTC) | ||
IsSingleValued | 指定属性是否具有单个值。 可接受的值： TRUE FALSE | ||
IsRequired | 指定属性是否为必填属性。 可接受的值： TRUE FALSE | ||
StringLength | 指定字符串值的长度约束。 请使用下列格式：[下限，上限] 例如： [2,5] - 字符串长度必须在 2 到 5 个字符之间 [NULL,50] - 字符串长度不得超过 50 个字符 [10，NULL] - 字符串长度必须至少为 10 个字符 | ||
小写 | 将大写字符转换为小写字符。 可接受的值： TRUE FALSE | ||
大写 | 将小写字符转换为大写字符。 可接受的值： TRUE FALSE | ||
LegalValueList | 可接受值的列表。 使用竖线 ("|") 分隔值。例如： 1.0 m|1.5 m|2.0 m Copper|Aluminum|Steel | ||
EnumeratedList | 枚举值列表。您可提供局部或全局枚举值列表。 局部枚举约束使用下列格式： LOCAL##<排序类型>##<内部名称>##<显示名称>~~<内部名称>##<显示名称> 其中： • <排序类型> - 排序类型值为 Automatic_Sort 或 Manual_Sort。 • <内部名称>##<显示名称> - 标识枚举条目的内部名称和显示名称。 • ~~ - 使用两个波浪线字符来分隔多个条目。 例如： LOCAL##Manual_Sort##red1##Light Red~~red2##Dark Red~~green1##Light Green 全局枚举约束使用下列格式： GLOBAL##<枚举>##<父枚举>##<组织>##<组织器名称>##/<域> 其中： • <枚举> - 枚举的内部名称。 • <父枚举> - 如果枚举为子枚举，指定其父枚举的内部名称。如果枚举不具有父枚举，将此字段留空。 • <组织> - 枚举的“拥有组织”值。 • <组织器名称> - 持有枚举的组织器的内部名称。 • <域> - 枚举的“域”值。 例如： GLOBAL##Countries##LocaleCodes##Site##Org_Locales##/System GLOBAL##LocaleCodes####Site##Org_Locales##/System
|
例如，使用 "Attribute" 行中的以下值创建 CSV 文件：
| | CSV 文件中的列排列必须相同，如以上屏幕截图所示。 |
"Threaded Insert" 定义有以下属性：
