用例:使用“仅显示选定的部件差异”复选框解决单个差异
“审阅并解决差异”对话框中,选中“仅显示选定的部件差异”复选框,以查看与上游结构中选定部件相关的差异。您可以选中“仅显示选定的部件差异”复选框,并使用 操作来遍历单个差异,一次一个。如果清除“仅显示选定的部件差异”复选框,则 Windchill 会显示在选中“仅显示选定的部件差异”复选框之前可见的所有差异。下列用例显示了如何解决检测到的差异中的某些差异。
请考虑下列情形:

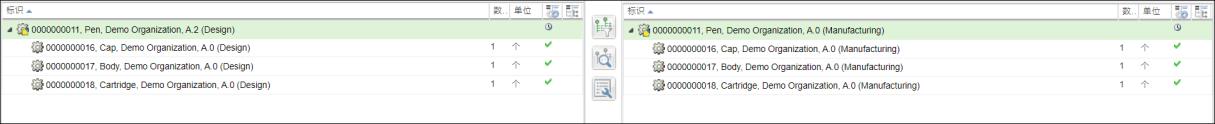

BOM 变换器的上游和下游视图中存在以下结构。
1. 在上游树结构中,更改父项部件下所有三个子项部件的使用关系属性 Pen

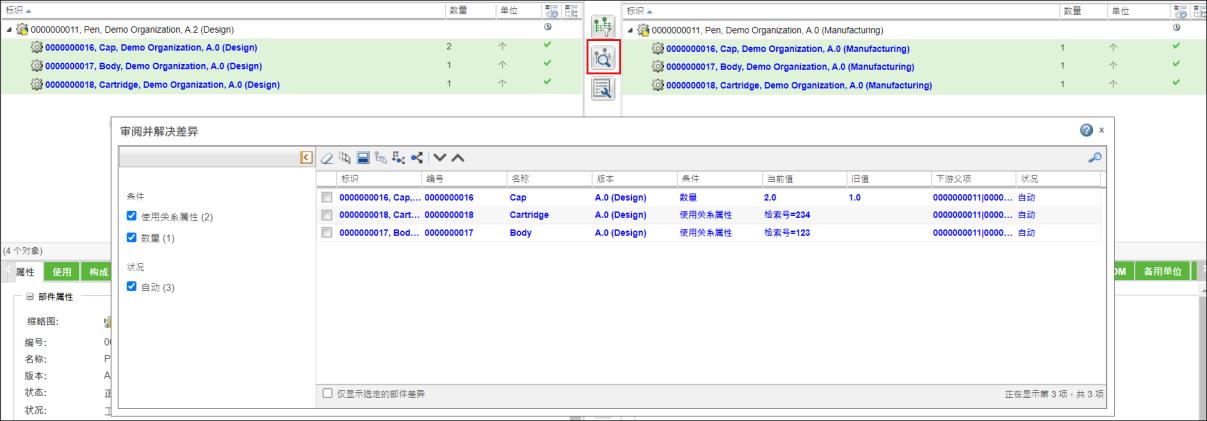

2. 在上游树结构中,选择父项部件 Pen,然后单击 “检测差异”。相关差异会在上游树结构和下游树结构中突出显示,之后“审阅并解决差异”对话框随即打开。

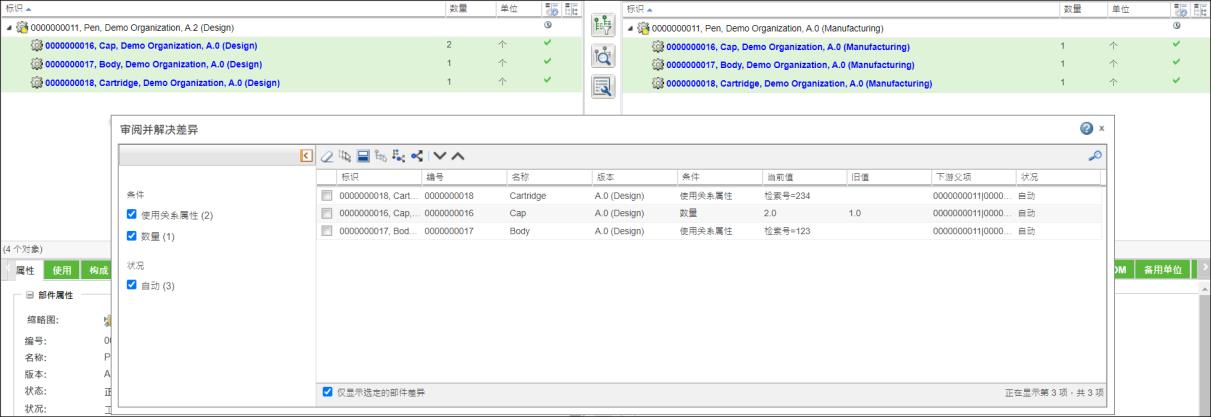

3. 选中“仅显示选定的部件差异”复选框。突出显示效果即会消失。

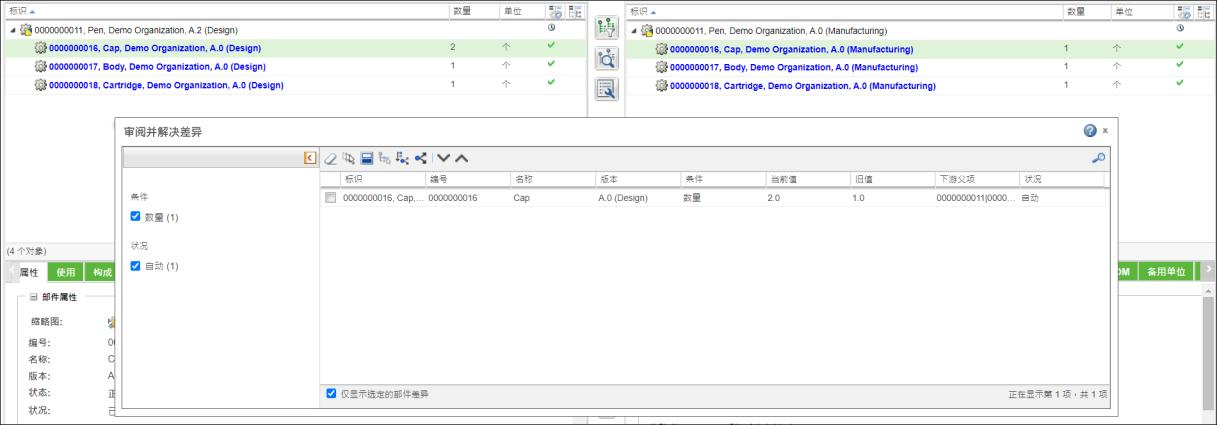

4. 单击“审阅并解决差异”对话框工具栏中的 ,以选择上游树结构中的差异部件。与上游结构中选定部件相关的差异即会显示在“审阅并解决差异”对话框中。
*

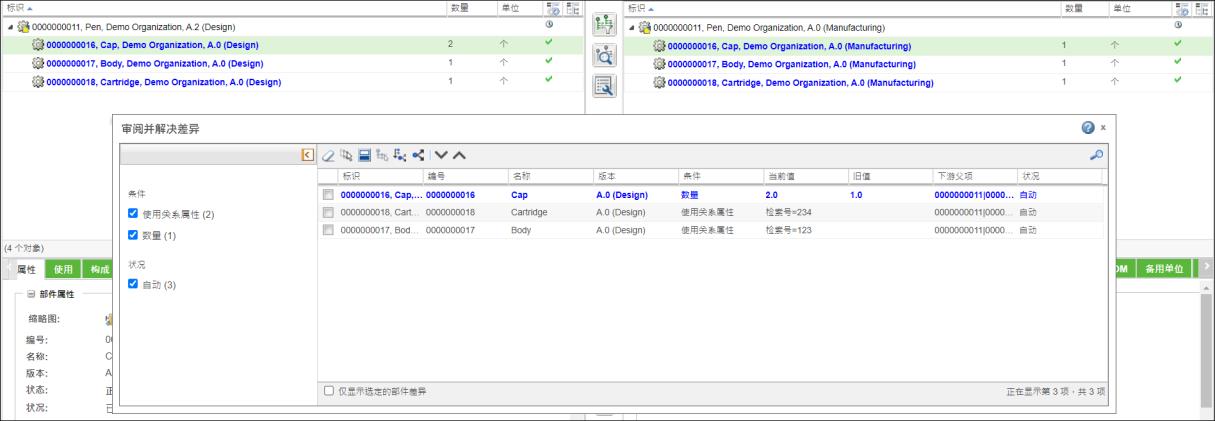

在此阶段,如果清除“仅显示选定的部件差异”复选框,则仍可查看在先前步骤中检测到的所有差异。与上游结构中选定部件相关的差异会在“审阅并解决差异”对话框中突出显示。此外,与差异相关的部件也会在上游和下游树结构中处于选定状态。
5. 单击“审阅并解决差异”对话框工具栏中的 ,以选择上游树结构中的差异部件。
6. 选中与部件 Body 相关的差异所对应的复选框。

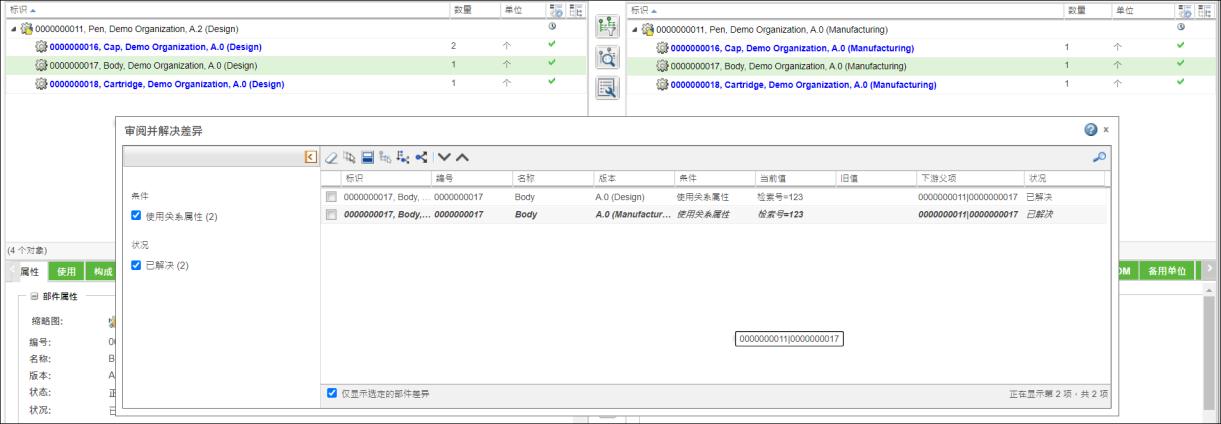

7. 单击 “将更改传播到下游”。已解决与 Body 部件相关的选定差异。
*
当您使用中间窗格工具栏中的 “检测差异”和 “审阅并解决差异”操作重新启动“审阅并解决差异”对话框时,Windchill 会记住“仅显示选定的部件差异”复选框状况。
