用例:“传播后检入”复选框
您可以选中“传播后检入”复选框,以在传播后检入下游视图中的受影响对象。 下游视图中已检出的受影响对象保持检出状态,而与“传播后检入”复选框的状况无关。
请考虑以下信息:

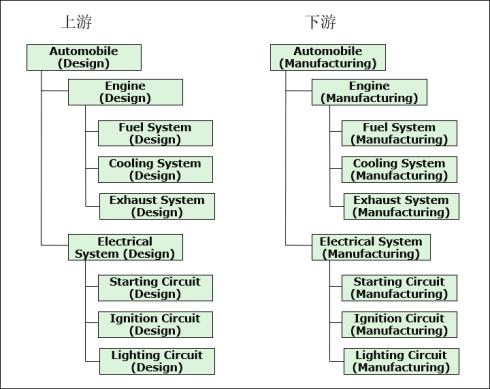

结构中的所有部件均处于检入状态。

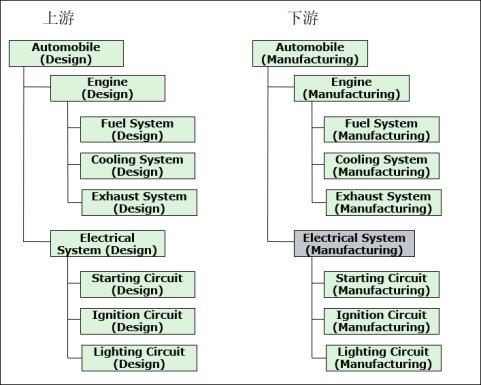

1. 在下游树结构中,检出 Electrical System (Manufacturing)。
2. 在上游树结构中,更改父项部件 Engine (Design) 和 Electrical System (Design) 下所有三个子项部件的使用关系属性。

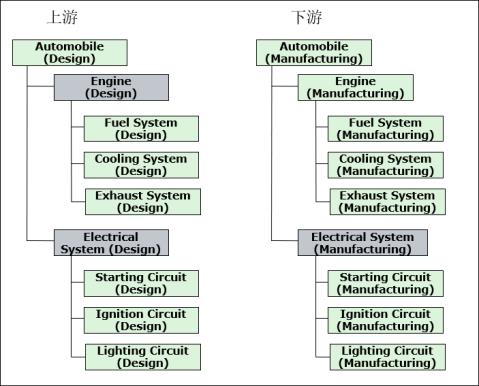

检出部件 Engine (Design) 和 Electrical System (Design)。
3. 选择
Engine (Design) 和
Electrical System (Design),然后单击
“检测差异”。
“审阅并解决差异”对话框随即打开。
4. 单击
“全选”以选择所有差异。
5. 选中“传播后检入”复选框。
6. 单击
以传播更改。
• 在更新的结构中,部件
Electrical System (Manufacturing) 保持检出状态,因为
Electrical System (Manufacturing) 是在启动
“检测差异”操作之前检出的。
• 由于以下两个原因,部件 Engine (Manufacturing) 保持检入状态:
◦ 在启动
“检测差异”操作之前,该部件已经处于检入状态。
◦ 您选中了“传播后检入”复选框。
