用例 1:将上游中更新的所有更改均传播到下游
创建拆分装配后,使用工程变更通知 (ECN) 跟踪工厂属性和部门属性的更改。您必须创建更改通告并收集工厂属性和部门属性。在 ECN 中,“受影响对象”部分包含先前的小版本或修订版本信息。“产生的对象”部分包含最新信息。如果工厂属性和部门属性发生了更新,那么您必须先在“设置配置规范”对话框中输入 ECN 编号,然后再检测差异,

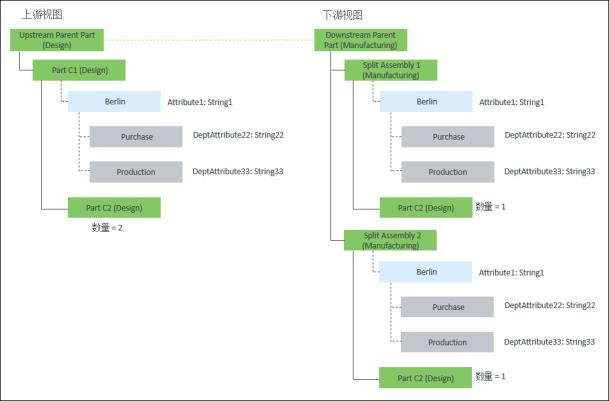

假设在下游视图中创建了 Split Assembly 1(Manufacturing)Split Assembly 2(Manufacturing)。由于复制特性,复制下游视图中的工厂、工厂属性值、部门和部门属性值。有关详细信息,请参阅用例:创建拆分装配后,将实体从上游复制到下游
Upstream Parent Part (Design)Downstream Parent Part (Manufacturing) 之间存在对等链接。
Part C1 (Design)Split Assembly 1(Manufacturing) 之间存在对等链接。
Part C1 (Design)Split Assembly 2(Manufacturing) 之间存在对等链接。
1. 访问位于 Windchill/codebase/com/ptc/windchill/mpml/xconfsmpmlink.properties.xconf 文件。
2. 设置下列配置:
定位以下特性:
<Property name="com.ptc.windchill.mpml.copyOver.update.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" multivalued="," default=""/>
*
此特性可用于更新工厂和工厂属性值。如果此特性没有值,则系统不会更新工厂和工厂属性值。
在此特性下添加以下特性:
<AddToProperty name="com.ptc.windchill.mpml.copyOver.update.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData"value="IdentityAttributes::view=Berlin@CopyAttributes::"/>
*
此特性可确保复制工厂 Berlin 的所有更新,以及工厂 Berlin 的所有工厂属性的值。
定位以下特性:
<Property name="com.ptc.windchill.mpml.copyOver.update.com.ptc.windchill.enterprise.data.PlantFunctionalData" multivalued="," default=""/>。在此特性下添加以下特性:
<AddToProperty name="com.ptc.windchill.mpml.copyOver.update.com.ptc.windchill.enterprise.data.PlantFunctionalData"value="IdentityAttributes::view=Berlin@CopyAttributes::"/>
*
此特性可确保复制工厂 Berlin 下的部门和部门属性的所有更新值。此特性名称中的 PlantFunctionalData 项可确保复制与部门相关的所有实体。
com.ptc.windchill.enterprise.data.PlantFunctionalData 是部门数据的内部名称。指定主父项类型 PlantFunctionalData,并复制其下的所有可变类型 PurchaseProduction

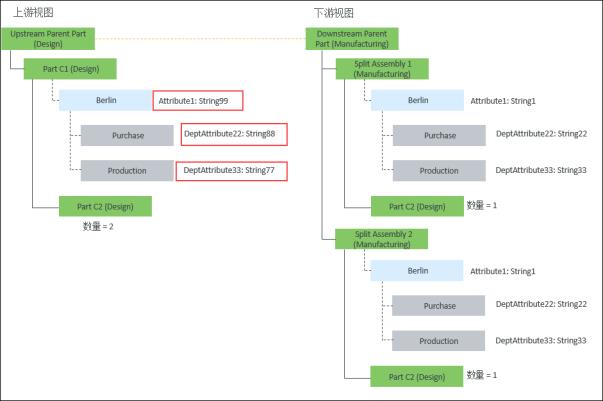

3. 对上游视图中的工厂属性和部门属性进行更改。
4. 单击中间窗格工具栏中的 “设置配置规范”操作。“设置配置规范”对话框随即打开。在“变更编号”字段中指定变更通告编号。
通过指定更改编号,可设置用于协调的上下文。换句话说,您所做的工作为 “检测差异”操作的使用奠定了基础。
5. 单击“确定”关闭“设置配置规范”对话框。
6. 单击 “检测差异”。“审阅并解决差异”对话框随即打开。该对话框会显示 BOM 变换器上游视图中突出显示的部件的差异。
使用“审阅并解决差异”对话框中的“受影响对象”列可查看与工厂属性和部门属性的差异相关的工厂和部门数据信息。默认情况下,此列不可用。使用表格视图选项可显示“受影响对象”列。
“状况”取决于下游视图中提供的是工厂还是部门。
7. 选中要审阅和/或解决的差异所对应的复选框。
8. 单击 以传播更改。
*
您可以在上游视图中检测并解决工厂属性和部门属性的更改。但是,如果在上游视图中添加新工厂,则不能在下游视图中添加新的工厂信息。
9. 更新的更改将显示在下游拆分装配中。
