mBOM 中的柔性装配特征

下面的布线图显示了“基础”和“软管”部件的默认表示。

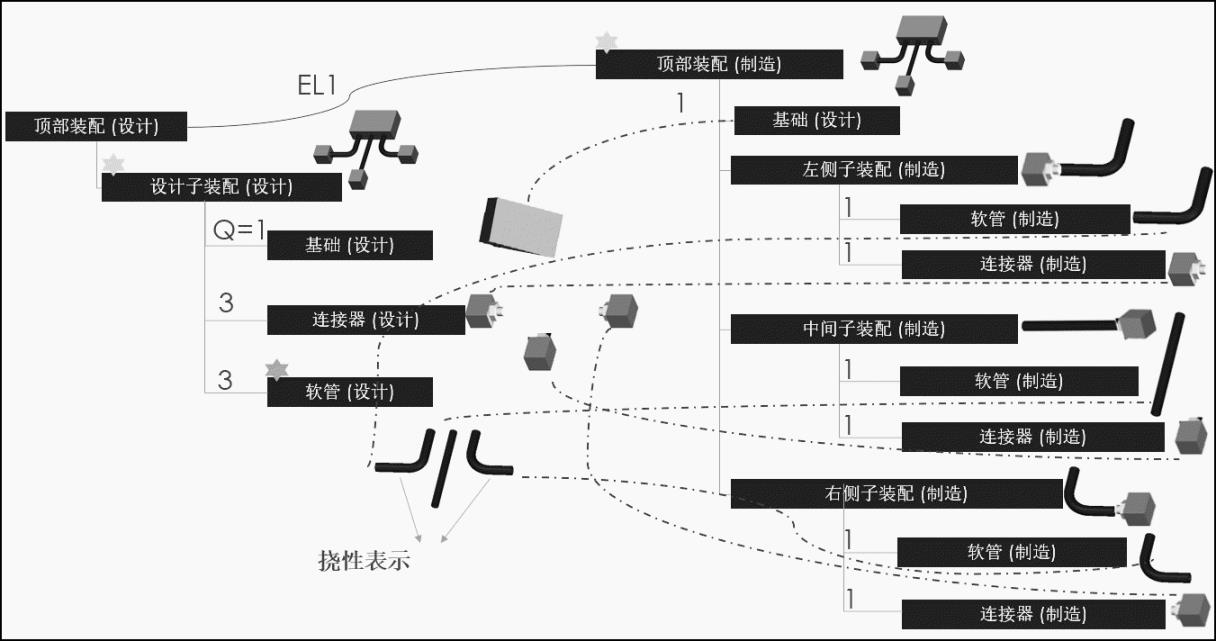

下面的布线图说明了其中包含“基础”、“连接器”和“挠性软管”部件的装配的结构。组装这些部件以在上游结构中构建“设计子装配”部件。组装“软管”和“连接器”部件的每个具体值以在下游结构中构建子装配。组装这些子装配和“基础”部件以创建“顶部装配”部件。对等具体值链接会将上游端部件的具体值映射到下游端部件的具体值。

“设计子装配”部件会存储与上游端的装配特征相关的信息。这在布线图中被标示为

。默认表示中未折弯的“软管”部件在“设计子装配”上下文中表示为折弯。但是，“设计子装配”在下游端没有对等部件。由于上游端和下游端的“顶部装配”部件是两个结构的共同对等上下文，因此与挠性特征相关的信息会存储在下游端的“顶部装配”部件中。因此，当您尝试更新挠性部件时，会检出“顶部装配”。

仅当在创建 mBOM 时将 edrload.dynamicstructure.representationasfeaturesource 特性设置为 false 时，才会显示挠性表示。将此特性设置为 false 时，会在下游节点填充数据，以用于在下游结构中显示挠性表示。

Windchill 12.0.1.0 版本中的柔性装配特征存在已知限制。此特征将在后续版本中有所改进。

• 工艺计划阅览器不支持柔性装配特征的制造上下文。

• 此特征不支持部件的图像关联。

• 子项部件的位置可能存在一些问题，其绝对位置是通过将其相对位置与其父项部件在包含柔性装配特征的部件上方层次结构中的位置相乘来计算的。

• 只有在工艺计划阅览器中的“具体值”模式下未分配部件时，部件上的参考才会显示正确的表示。

• 如果上游端的柔性装配特征的几何没有变化，则协调助手可能仍会检测挠性表示的变化。您可以选取通过比较上游端和下游端的可视化情况来解决此差异。

• 当使用“生成下游结构”、“同步结构关联性”或“新建替代 BOM”操作更新下游结构时，在部件的挠性表示中检测到的更新不会在下游结构中进行维护。
