示例 1:根据 BOM 变换器“可视化”选项卡中的选择内容突出显示树结构中的部件

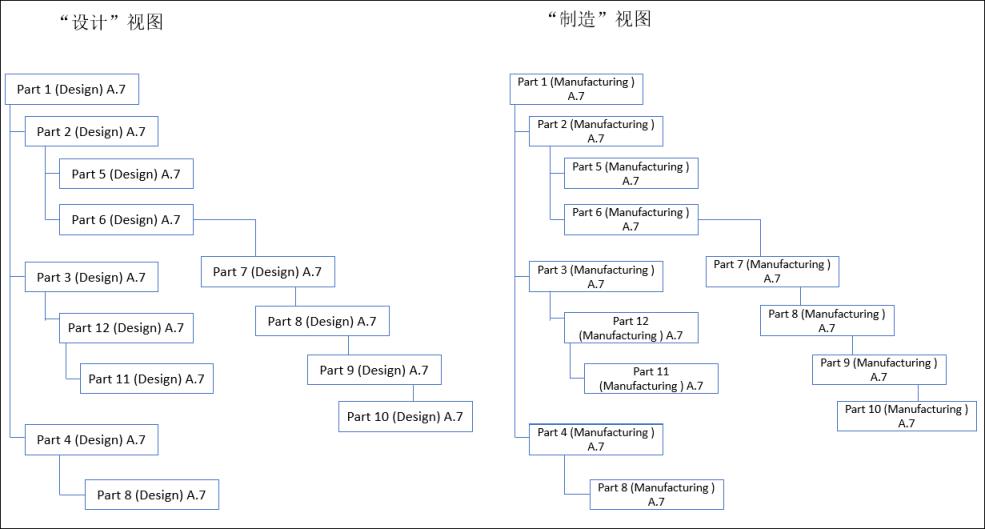

下列示例演示了在配置如关于 BOM 变换器“可视化”选项卡中的“自定义选择”操作中“配置自定义选择特性”部分所述的特性时,“自定义选择”操作在使用关系模式下的行为。请看下列示例结构:
1. 特性的配置如下:
<AddToProperty name="com.ptc.windchill.associativity.upstreamCustomVizSelectionObjectTypes" value="wt.part.WTPart|str1|true"/>
2. “可视化”选项卡工具栏中,单击 “选择协助” > “自定义选择”以启用“自定义选择”操作。
3. 在 BOM 变换器的“可视化”选项卡中,选择 Part 9 (Design) A.7
4. 如果 Part 6 (Design) A.7 是唯一满足设定条件的部件,则 Part 7 (Design) A.7 会在树结构中突出显示。
