通过下游视图中的装配在下游视图中创建多个拆分装配
使用下游视图中的 “新建拆分装配”操作,可通过下游视图中的现有装配在下游视图中创建多个拆分装配。
要通过下游视图中的现有装配在下游视图中创建多个拆分装配,请执行以下步骤:
1. 选择下游视图中的一个或多个装配。
*
所有选定装配都必须具有相同的直接父项部件。
2. 在下游视图中,选择 “新建/添加” > “新建拆分装配”“新建拆分装配”对话框随即打开。其中包含“在其下组装”“设置参数”步骤。
通过“在其下组装”步骤可以创建新装配或使用现有装配。现有装配的详细信息 (如果有的话) 会出现在此步骤中。
3. “在其下组装”步骤中,根据业务需求执行以下操作:
单击 “添加行”以创建新行。指定装配的名称,并选择性地提供“视图”“位置”“BOM 类型”“替代 BOM”类型详细信息。
*
即使“组装”部分中存在现有拆分装配,您也可以添加新行。
使用 可移除现有的拆分装配或新添加的行。
*
使用 移除现有的拆分装配时,只会从“新建拆分装配”对话框中移除该条目。不会将拆分装配从下游视图中移除。
选中“替换结构中的所有使用关系”复选框,将选定装配的所有使用关系均替换为新建的拆分装配。
“在其下组装”步骤中,“类型”列表显示“类型和属性管理”“部件”部分中所示部件的所有类型和子类型。有关详细信息,请参阅使用类型和属性管理实用程序
*
“类型和属性管理”“部件”部分中列出的资源不会在“类型”列表中列出。
“类型”列表中显示的默认部件或子部件取决于以下首选项中设置的值:
“相关性” > “下游创建” > “类型”
“结构变换类型映射列表”
选择装配,然后单击 “编辑属性值”,以设置为此操作选择的对象的任何强制可变类型属性。在“编辑属性值”对话框中,“设置”列表包含“在其下组装”选项卡各列中当前显示的必需可变属性的列表。 根据“设置”列表中选择的属性,“到”字段会显示列表或输入面板。单击“应用”以设置值,并使“编辑属性值”对话框保持打开状态。还可以单击“确定”退出“编辑属性值”对话框,并返回“在其下组装”步骤,其中显示有新设置的值。有关详细信息,请参阅设置属性值
*
“新建拆分装配”对话框中添加行后,如果更改可变类型属性,则所添加行的条目不会再显示。“类型”列表也会更新。
4. 单击“下一步”进入“设置参数”选项卡。
5. “设置参数”选项卡上会显示选定部件及其第一级子项部件的属性。
属性
说明
“数量”
提供有关第一级子项部件数量的信息。
“现有下游对象”
在现有的下游对象下创建拆分装配。
*
可以选择使用“变换类型”列表在新部件下创建拆分装配。
如果不存在任何下游对象,则“现有下游对象”列表为空。
如果未选择“现有下游对象”列表中的任何下游对象,则会启用“变换类型”列表。
“变换类型”
从下列变换类型中选择一种类型:
“添加相同的”- 这是“变换类型”列中的默认选择。如果希望部件按原样消耗,请选择此选项。在这种情况下,下游视图中耗用的部件的部件编号和视图均保持不变。“添加相同的”选择的行为与 BOM 变换器中的“粘贴”操作相同。
“新建分支”-“新建分支”选择的行为与 BOM 变换器中的“粘贴为新分支”操作相同。在这种情况下,下游视图中耗用的部件的部件编号保持不变;但是,视图会发生变化。
“新建部件”-“新建部件”选择的行为与 BOM 变换器中的“粘贴为新部件”操作相同。在这种情况下,下游视图中耗用的部件的部件编号和视图会发生变化。
使用“设置参数”步骤中的 “编辑属性值”操作可为多个拆分装配选择相同的变换类型。要执行此操作,请选择要为其设置变换类型的装配,然后单击 “编辑属性值”。将打开“编辑属性值”对话框。在“编辑属性值”对话框中,“设置”列表包含“变换类型”列中显示的选项。选择其中一个选项,然后单击“确定”。
注意:只有在未针对选定拆分装配选择“现有下游对象”列表中的任何内容时,才能使用 “编辑属性值”操作。
您还可以使用“设置参数”选项卡中提供的以下操作:
操作
说明
“显示具体值”和“隐藏具体值”
如果选择“显示具体值”,则会在“设置参数”选项卡中将部件的每个具体值均显示为单独的对象。如果选择“隐藏具体值”,则可根据“数量”列确定部件的具体值数量。
“启用‘在结构中选择’”和“禁用‘在结构中选择’”
如果选择“启用‘在结构中选择’”,则“设置参数”选项卡中的选定部件或具体值会在下游树结构中和“可视化”选项卡上突出显示并处于选定状态。
6. 单击“完成”。即会创建新的拆分装配。
如果在“在其下组装”步骤中选中“替换结构中的所有使用关系”复选框,则会将选定装配的所有使用关系都替换为拆分装配。
如果在“在其下组装”步骤中未选中“替换结构中的所有使用关系”复选框,则仅会将选定装配的使用关系替换为拆分装配。
与下游视图中的“新建拆分装配”操作相关的要点
使用下游视图中的 “新建/添加” > “新建拆分装配”操作时,需要注意下列事项:

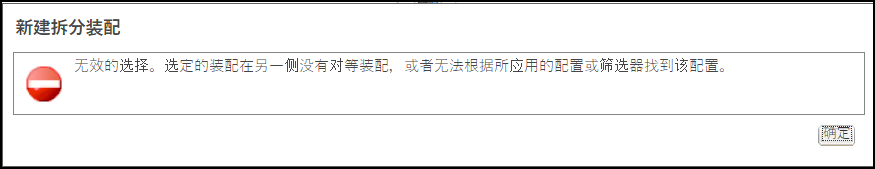

选择非对等部件并启动下游视图中的 “新建/添加” > “新建拆分装配”操作时,系统会显示以下错误消息:
在下游视图中选择多个部件后,会禁用 “新建拆分装配”操作。
