导出的产品设计交换 (PDX) 支持
产品设计交换 (PDX) 是一种用于在业务伙伴之间共享产品设计数据的文件格式。这使您可以共享有关文档、部件、产品结构和物料清单 (BOM) 的信息。
您可以将数据从 Windchill 导出为包括 Agile 文件格式 在内的 PDX 格式。您可以自定义将 BOM 数据导出为 PDX 格式。
预设 PDX 导出允许您导出：
• 文档
• 部件
• EPM 文档

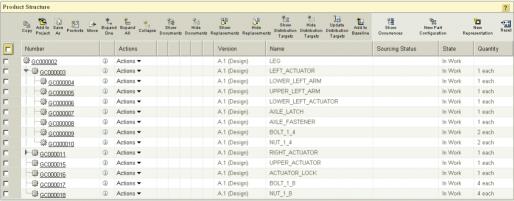

Windchill 系统中的示例产品结构

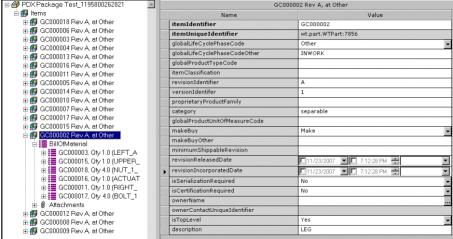

如 PDXplorer 中所示的对应 PDX 输出
自定义点
必需的制品
• 类文件：wt.ixb.pdx.*
• 用于变换的 XSL 路径：<Windchill>\codebase\registry\ixb\pdx
• DTD 路径：<Windchill>\codebase\registry\ixb\pdx\dtds
默认行为
• 默认情况下，该路径将与 Agile 兼容。
• 默认情况下：
◦ "Agile_07.dtd" 和 "wcxml12pdx_agile.xsl" 将分别对应于 Agile 格式的 dtd 和 xsl。
◦ "IPC_2571.dtd" 和 "wcxml2pdx.xsl" 将分别对应于 PDX 格式的 dtd 和 xsl。
wt.properties 的可覆盖特性
• pdx.export.dtdFilePath=$(wt.home)$(dir.sep)codebase$(dir.sep)registry$(dir.sep )ixb$(dir.sep)pdx$(dir.sep)dtds$(dir.sep) Agile_07.dtd
• pdx.export.xslFilePath=$(wt.home)$(dir.sep)codebase$(dir.sep)registry$(dir.sep) ixb$(dir.sep)pdx$(dir.sep) wcsml2pdx_agile.xsl
• pdx.AgileCompatible=true
• pdx.debug.enable=false
也可以根据需要修改 xsl 或对其进行修改以支持其他可导出 Windchill 对象的 PDX 导出。
支持的 API
• ExportPackage exportPackage= ExportPackageForPDX.createExportPackageForPDX(...)
• PDXExportHelper.doExportToPDX(...)
createExportPackageForPDX
ExportPackageForPDX 中有四个静态公共 API (createExportPackageForPDX) 支持此功能。
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX(
java.lang.String name, java.lang.String description,
java.lang.String exporter, java.langString[] generIds,
java.lang.String[] generParams, java.lang.String[] filterIds,
java.lang.String[] filterParams) throws wt.util.WTException
• 目的：创建 ExportPackage，其中包含以 PDX 格式导出所需的所有信息。使用标准 ixb 收集机制 (生成器和筛选器) 收集对象。
• 参数：
◦ 名称 - 导出包的名称
◦ 说明 - 导出包的说明
◦ 导出实施者 - 进行导出的用户的名称
◦ generIds - 对象集生成器类型的字符串 id 数组，例如 {"singleDocument"，"productStructureNavigatorWithEPM"}
◦ generParams - 对应种子对象的局部 id 数组
◦ filterIds - 对象集筛选器的字符串 id 数组
◦ filterParams - 表示用于筛选的参数的字符串数组
• 抛出：wt.util.WTException
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX(
java.lang.String name, java.lang.String description,
java.lang.String exporter, java.lang.String[] generIds,
java.lang.String[] generParams) throws wt.util.WTException
• 目的：在不筛选的情况下收集对象时的常见情况的便捷方法
• 参数：
◦ 名称 - 导出包的名称
◦ 说明 - 导出包的说明
◦ 导出实施者 - 进行导出的用户的名称
◦ generIds - 对象集生成器类型的字符串 id 数组，例如 {"singleDocument"，"productStructureNavigatorWithEPM"}
◦ generParams - 对应种子对象的局部 id 数组
• 抛出：wt.util.WTException
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX(
java.lang.String name, java.lang.String description,
java.lang.String exporter, java.lang.String[] generIds,
java.lang.String[] generParams) throws wt.util.WTException
• 目的：在不筛选的情况下收集对象时的常见情况的便捷方法
• 参数：
◦ 名称 - 导出包的名称
◦ 说明 - 导出包的说明
◦ 导出实施者 - 进行导出的用户的名称
◦ generIds - 对象集生成器类型的字符串 id 数组，例如 {"singleDocument"，"productStructureNavigatorWithEPM"}
◦ generParams - 对应种子对象的局部 id 数组
• 抛出：wt.util.WTException
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX
public static wt.ixb.objectset.ExportPackage createExportPackageForPDX(
wt.inf.container.WTContainerRef container,
java.lang.String name,
java.lang.String description,
java.lang.String exporter,
java.lang.String[] generIds,
java.lang.String[] generParams)
throws wt.util.WTException
• 目的：在不筛选的情况下将对象收集在容器内时的常见情况的便捷方法
• 参数：
◦ 容器 - 容器的对象参考
◦ 名称 - 导出包的名称
◦ 说明 - 导出包的说明
◦ 导出实施者 - 进行导出的用户的名称
◦ generIds - 对象集生成器类型的字符串 id 数组，例如 {"singleDocument"，"productStructureNavigatorWithEPM"}
◦ generParams - 对应种子对象的局部 id 数组
• 抛出：wt.util.WTException
doExportToPDX
public static void doExportToPDX
public static void doExportToPDX(
ExportPackageForPDX expPackage, String attachmentOption,
File dirToSave, String zipName)
throws wt.util.WTException
• 目的：在服务器上创建 pdx 文件。
• 参数：
◦ 容器 - 源容器
◦ expPackage - 导出包
◦ attachmentOption - 附件选项。可能的值包括：
▪ PDXExportHandler.XML_VALUE_ATTACHMENTS - 内容文件包括在 pdx 包中 (默认选项)
▪ PDXExportHandler.XML_VALUE_NO_ATTACHMENTS - 内容文件被忽略 (pdx 中未提及)
▪ PDXExportHandler.XML_VALUE_ATTACHMENTS_AS_FILE_NAMES - 内容文件在 pdx.xml 中提及，但未包括在 zip 中
◦ dirToSave - 将存储生成的 pdx 文件的服务器上的目录
◦ zipName - 生成的 pdx 文件的名称 (不带扩展名传递名称，原因在于已添加扩展名 ".pdx")
• 抛出：wt.util.WTException
public static void doExportToPDX
public static void doExportToPDX(
ExportPackageForPDX expPackage, java.lang.String
java.io.File dirToSave, attachmentOption,
throws wt.util.WTException java.lang.String zipName)
• 目的：在服务器上创建 pdx 文件。
• 参数：
◦ expPackage - 导出包
◦ attachmentOption - 附件选项。可能的值包括：
▪ PDXExportHandler.XML_VALUE_ATTACHMENTS - 内容文件包括在 pdx 包中 (默认选项)
▪ PDXExportHandler.XML_VALUE_NO_ATTACHMENTS - 内容文件被忽略 (pdx 中未提及)
▪ PDXExportHandler.XML_VALUE_ATTACHMENTS_AS_FILE_NAMES - 内容文件在 pdx.xml 中提及，但未包括在 zip 中
◦ dirToSave - 将存储生成的 pdx 文件的服务器上的目录
◦ zipName - 生成的 pdx 文件的名称 (不带扩展名传递，原因在于已添加扩展名 '.pdx')
• 抛出：wt.util.WTException
准备要导出的数据
File dir = new File(dirToSave);
WTCollection seedParts = // Get List of Parts as seed
if(!seedParts.isEmpty()) {
String [] genIds = new String[seedParts.sixe()];
String [] genParams = new String[seedParts.size()];
Iterator<WTReference> it = seedParts.referenceIterator();
int i = 0;
while(it.hasNext()) {
genIds[i] = "productStructureNavigator";
genParams[i] = it.next().toString();
i++;
}
WTContainerRef sourceContainer = WTContainerRef.newWTContainerRef(container);
导出为 PDX 格式
ExportPackage exportPackage =
ExportPackageForPDX.createExportPackageForPDX("name_of_exp_package", "description",
"author", genIds, genParams);
PDXExportHelper.doExportToPDX(sourceContainer,(ExportPackageForPDX)exportPackage,
PDXExportHandler.XML_ATTR_ATTACHMENTS_OPTION, dir, "zipName");
