在 Windchill 中使用 Drafting Workgroup Manager 打开 Creo Elements/Direct Drawings
您可以从 Windchill Workgroup Manager 打开在 Creo Elements/Direct Modeling Annotation 中创建的绘图。
您还可以从 Windchill Workgroup Manager 打开在 Annotation 中创建的绘图框。此外，您可以通过执行以下步骤从 Windchill Workgroup Manager 打开在 Annotation 中更新的绘图或框架：
1. 从 Windchill Workgroup Manager 打开 Annotation 绘图 (有或无边框)，例如，版本 A0。
2. 更新 Annotation 中的绘图或框架。在 Annotation 中，可以使用 Annotation 框架或 Drafting 框架。
3. 将已更新的绘图检入到 Windchill Workgroup Manager 以创建另一个版本，例如 A1。
4. 从 Windchill Workgroup Manager 打开在 Drafting 中已更新或已修改的绘图 (.mi)。已更新或已修改的绘图和框架 (版本 A1) 可在 Drafting 中使用。
 |
如果修改了 Creo Elements/Direct Modeling Annotation 中的 Annotation 绘图框架，然后通过 Windchill Workgroup Manager 打开 Drafting 中的绘图，则已修改的框架可在 Drafting 中使用。
|
从 Windchill Workgroup Manager 打开 Annotation 绘图
要从 Windchill Workgroup Manager 打开 Annotation 绘图，请执行以下步骤：
1. 在 Creo Elements/Direct Drafting 中，单击 > 。“从 Windchill 中打开”窗口随即打开。有关详细信息，请参阅从 Windchill 加载文件 (Creo Elements/Direct Drafting)。
2. 在“类型”列表中，单击“所有文件 (*)”以显示 Annotation 和 Drafting mi 文件 (绘图)。
|
|
在“类型”列表中，选择 PTC Creo Elements/Direct Drafting Files (.mi) 以仅显示 Drafting (mi) 绘图或文件。
|
3. 选择 Annotation 绘图 (.mi) 或文件，然后单击“确定”。Annotation 绘图将显示在 Drafting 视区中。
或者，在 Windchill Workgroup Manager 工作区中，右键单击 Annotation 绘图，然后在操作菜单中单击 > 。Annotation 绘图将显示在 Drafting 视区中。
从 Windchill Workgroup Manager 打开 Annotation 框架或 Drafting 框架 (.mi)
要从 Windchill Workgroup Manager 打开 Annotation 或 Drafting 框架，请执行以下步骤：

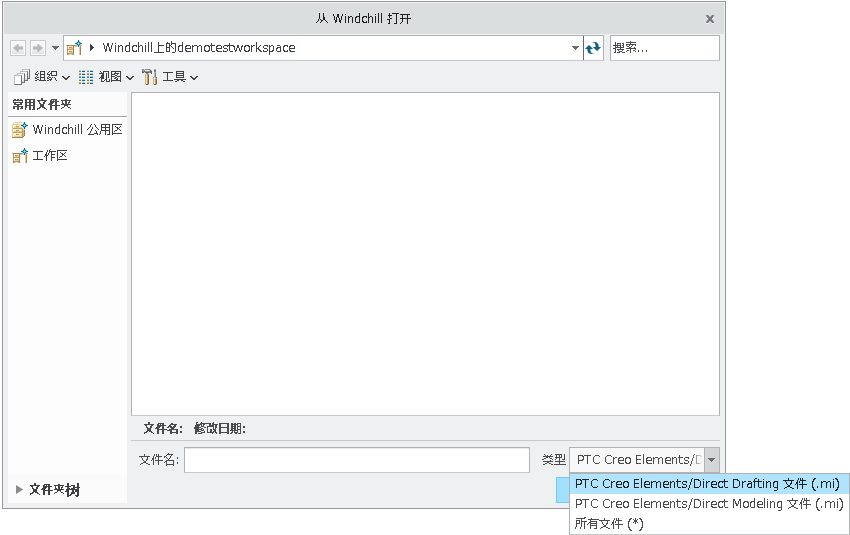

1. 在 Creo Elements/Direct Drafting 中，单击 > > 。“从 Windchill 中打开”窗口随即打开。有关详细信息，请参阅从 Windchill 加载框架 (Creo Elements/Direct Drafting)。
2. 在“类型”列表中，
◦ 对于 Annotation 框架，请单击 Annotation Frames (.mi)。
◦ 对于 Drafting 框架，请单击 Drafting Frames (.mi)。
3. 选择 Annotation 或 Drafting 框架，然后单击“确定”。
