Настройки Creo View WebGL Viewer
Настройки Creo View WebGL Viewer можно задать в диалоговом окне настроек, открытом с вкладки Визуализация. Администраторы могут конфигурировать свойства с помощью файла wvs.properties. Настройки программы просмотра по умолчанию применяются согласно начальной конфигурации wvs.properties.
Задание настроек с помощью диалогового окна

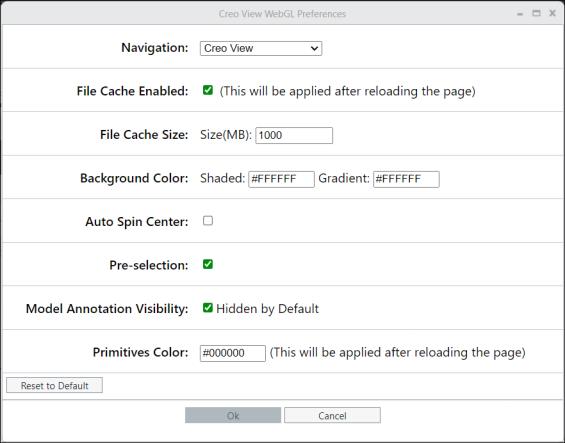

Чтобы открыть диалоговое окно настроек, перейдите на вкладку Визуализация и нажмите клавиши Shift+P на клавиатуре. Откроется диалоговое окно настроек Creo View WebGL, как показано ниже.
Свойства | Значение | ||
|---|---|---|---|
Навигация | Выберите любой режим Навигации из выпадающего меню настроек в диалоговом окне настроек. Доступны следующие режимы навигации. • Creo View • Creo • CATIA V5-Compatible • Explore | ||
File Cache Enabled | WebGL Viewer поддерживает локальное кэширование геометрии детали в браузере для ускорения загрузки моделей при последующих загрузках. Настройка File Cache Enabled выбрана по умолчанию. | ||
Размер кэша файлов | Настройка File Cache Size определяет максимальный размер кэша файла. Если размер кэша превышает это заданное предельное значение, в первую очередь из кэша удаляются файлы, к которым долгое время не обращались. По умолчанию установлен размер кэша файла 1 ГБ (1000 МБ).
| ||
Цвет фона | Можно изменить цвет фона на вкладке Визуализация, задав шестнадцатеричные значения для опций Закрашенный и Градиент. Для основного цвета фона можно использовать цвет закраски, а для достижения градиента можно задать цвет в нижней части фона. Чтобы получить одноцветный фон, для обоих значений должен быть задан один и тот же цвет. | ||
Центр автоматического вращения | Auto Spin Center используется, чтобы задать центр вращения как центр панели WebGL при вращении геометрии детали. Если этот флажок установлен, центром вращения является позиция мыши на панели WebGL для вращения при повороте геометрии детали.
| ||
Предварительный выбор | Флажок Pre-selection установлен по умолчанию, то есть при наведении указателя на геометрию детали на вкладке Визуализация она подсвечивается. | ||
Видимость аннотации модели | Аннотации модели скрыты по умолчанию. Аннотации модели можно включить, сняв флажок Model Annotation Visibility. | ||
Цвет примитивов | Можно задать цвет примитивов для WebGL, задав шестнадцатеричное значение. Значение по умолчанию: #FF0000. Изменение значения цвета примитивов в WebGL отражает новый цвет примитивов в геометрии CAD, где цвет не задан CAD-инструментом, после обновления страницы. |
Сброс настроек
Существующие настройки можно сбросить до текущих настроек по умолчанию Windchill, нажав кнопку Сбросить до значений по умолчанию в диалоговом окне настроек Creo View WebGL. Значения настроек будут сброшены до значений по умолчанию WVS или до значений, заданных с помощью свойств WVS в файле wvs.properties.
