Визуализация расширенных констр. элементов: представленные в CAD детали и сборки
Этот раздел содержит подробные сведения о визуализации следующих расширенных конструкторских элементов.
• Представленные в CAD детали
• Констр. элементы сборки
Визуализация представленных в CAD деталей и элементов сборок
При просмотре структуры детали или EPM-документа в Creo View или на вкладке Визуализация в навигаторе структуры изделия графика для структуры генерируется динамически, объединяя представления по умолчанию для всех объектов в структуре в единый файл PVS. Детали или EPM-документы выбираются для отображения с помощью текущих критериев навигации.
Однако если деталь содержит вырезы констр. элемента сборки, по умолчанию вырезы невидимы. Если деталь связана с CAD-сборкой, для дочерних элементов которой нет связанных деталей с представлениями, а деталь сборки опубликована как расширенная позиционирующая сборка, графика для детали в сборке не может визуализироваться. В следующих разделах приведены примеры использования, в которых описано, как активировать видимость графики.
Визуализация констр. элементов сборки
• Чтобы включить визуализацию элементов сборки в динамических структурах детали, задайте для пользовательской настройки Констр. элементы сборки в динамических структурах деталей значение Да.
• Чтобы включить визуализацию конструкторских элементов сборки в динамических CAD-структурах, задайте для пользовательской настройки Констр. элементы сборки в динамических структурах CAD значение Да.
Дополнительные сведения о задании пользовательских настроек см. в разделе Установка пользовательских настроек визуализации.

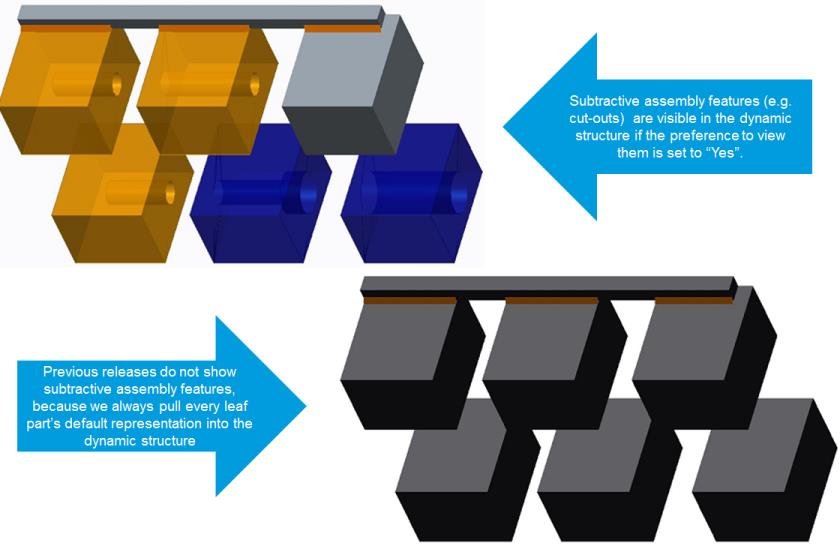

Пример. Структура детали связана с CAD-сборкой, содержащей конструкторские элементы сборки и гибкие компоненты. Представления по умолчанию для всех сборок на всех уровнях структуры публикуются как непозиционные сборки или как расширенные позиционные сборки. Невозможно опубликовать сборку, содержащую констр. элементы сборки, как позиционную сборку. При динамическом просмотре структуры детали должны отображаться констр. элементы сборки и гибкие компоненты.
Предоставление конструкторских элементов сборки имеет некоторые ограничения и должно быть активировано, только если ограничения являются понятными и допустимыми. Файл OL, содержащий констр. элемент сборки, загружается из представления сборки. Если существует несколько итераций или версий дочерних деталей, нет никакого способа гарантировать, что файл OL, используемый для отображения констр. элемента сборки, был создан для итерации или версии, выбранной для сборки в соответствии с текущими критериями навигации.
Например, если существует сборка с двумя дочерними деталями, для каждой из которых имеется две версии, то существует четыре возможных комбинации геометрии:
• Part 1 A.1, Part 2 A.1
• Part 1 A.2, Part 2 A.1
• Part 1 A.1, Part 2 A.2
• Part 1 A.2, Part 2 A.2
При создании структуры детали с помощью последней спецификации конфигурации в структуре детали будут отображаться детали "Деталь 1 A.2" и "Деталь 2 A.2". Однако если "Деталь 1" содержит конструкторские элементы сборки, она использует файл OL для детали "Деталь 1 A.1", а не для детали "Деталь 1 A.2".
Дополнительные сведения о задании пользовательских настроек см. в разделе Установка пользовательских настроек визуализации.
 | • При просмотре структуры деталей, представленных в CAD, на вкладке Визуализация при выборе объекта не всегда будет подсвечен правильный объект в структуре, если структура отличается от структуры объектов визуализации. • При просмотре детали, представленной в CAD, в Creo View будет подсвечен правильный объект, поскольку Creo View отображает структуру как измененную путем создания динамической структуры. |
