CSV 파일에서 분류 구조 가져오기
분류 구조를 가져오려면 XML 파일에 분류 구조가 설명되어 있어야 합니다. 가져오기 전에 XML 파일을 수정할 수 있지만 구조가 복잡한 경우에는 작업이 쉽지 않습니다.
대신 CSV 파일을 관리하는 편이 훨씬 간편합니다. 구조를 가져올 준비가 되면 CSVToXMLGenerator 유틸리티를 사용하여 CSV 파일을 가져올 수 있는 XML 파일로 변환할 수 있습니다.
 |
이 유틸리티는 초기 분류 구조를 작성할 때 사용하는 것이 좋습니다. 기존 구조를 업데이트할 때는 이 유틸리티를 사용하지 않아야 합니다. 기존 구조에 있지만 CSV 파일에는 나타나지 않는 모든 데이터는 덮어쓰여 결과적으로 제거됩니다.
|
CSV 파일을 XML로 변환하려면 Windchill 셸에서 다음 명령을 실행합니다.
Windchill com.ptc.windchill.csm.csvtoxml.CSVToXMLGenerator <CSV 파일의 경로> -verbose
설명:
• <CSV 파일의 경로>는 로컬 시스템에 있는 CSV 파일의 경로입니다.
• verbose 매개변수는 선택 사항이며 디버깅 목적으로 사용해야 합니다.
CSV 파일과 동일한 이름으로 동일한 위치에 XML 파일이 생성됩니다.
시작하기 전에
• Windchill 서버가 실행되고 있지 않아도 CSVToXMLGenerator 유틸리티를 사용할 수 있습니다.
• 가져온 CSV 파일이 고유한 형식이어야 합니다. 이 형식은 분류 트리 테이블의 CSV로 내보내기 작업을 사용하여 생성한 CSV 파일과 동일한 형식이 아닙니다.
• 결과 XML 파일을 로드하기 전에 Windchill에 다음 항목이 있어야 합니다. 내보낸 ZIP 또는 JAR 파일을 가져오는 경우에는 해당하지 않습니다.
◦ 글로벌 열거
◦ 재사용 가능 속성
◦ 측정 수량
• 생성된 XML 파일을 가져오려면 ZIP 파일로 압축합니다. 분류 트리에서 > 를 선택합니다.
가져오기 오류 및 지원되는 값
파일을 Windchill로 가져올 때 데이터 검증이 수행됩니다. XML 파일에 부적합한 데이터나 값이 포함되어 있으면 가져오기 작업 중 오류가 나타납니다.
CSV 파일을 사용하면 더 쉽지만 CSVToXMLGenerator 유틸리티가 허용하는 형식에는 몇 가지 제한이 따릅니다. 예를 들어, 도식이나 이미지는 가져올 수 없습니다. 또한 자동 이름 지정 규칙을 지정할 수 없습니다.
아래 표에 나열되지 않은 속성이나 제약 조건은 지원되지 않으며 가져오기 중 오류가 나타납니다.
CSV 서식 지정 규칙
• 쉼표를 포함하는 단일 값은 큰따옴표로 묶어야 합니다. 예:
Hong Kong, Berlin, "New York, NY", London
• 큰따옴표는 큰따옴표로 이스케이프합니다. 예:
Parts available in the ""Drive System"" catalog
노드 및 속성 공유 열
노드 또는 속성 정보를 포함하는 7개의 열이 있습니다. 이러한 열에는 다음 형식이 사용됩니다.
노드/속성
슬래시 앞의 제목은 분류 노드를 참조하고 슬래시 뒤의 제목은 분류 속성을 참조합니다.
|
열 이름
|
노드 값
|
속성 값
|
||
|---|---|---|---|---|
|
노드/속성
|
이 열은 분류 노드나 분류 속성이 포함된 행을 식별합니다.
다음 값 중 하나를 입력합니다.
• 노드
• 속성
|
|||
|
ParentIntName/NodeIntName
|
상위 노드의 내부 이름입니다.
|
속성을 정의할 노드의 내부 이름입니다.
|
||
|
NodeIntName/AttributeIntName
|
노드의 내부 이름입니다.
|
속성의 내부 이름입니다.
|
||
|
DisplayName/DisplayName
|
노드의 디스플레이 이름입니다.
|
속성의 디스플레이 이름입니다.
|
||
|
Description/IBAName
|
노드에 대한 설명 필드에 입력할 값입니다.
|
재사용 가능 속성의 이름입니다.
|
||
|
Keywords/DataType
|
노드에 대한 키워드 필드에 입력할 값입니다.
|
속성의 데이터 유형입니다.
허용되는 값은 다음과 같습니다.
wt.units.FloatingPointWithUnits
java.lang.Boolean
java.sql.Timestamp
java.lang.Long
java.lang.String
com.ptc.core.meta.common.Hyperlink
com.ptc.core.meta.common.FloatingPoint
|
||
|
네임스페이스
|
네임스페이스에 대해 설정된 이름
|
|||
|
IsInstantiable/Description
|
노드에 대한 인스턴스화 가능 필드에 입력할 값입니다.
허용되는 값은 다음과 같습니다.
TRUE
FALSE
|
속성에 대한 설명 필드에 입력할 값입니다.
|
||

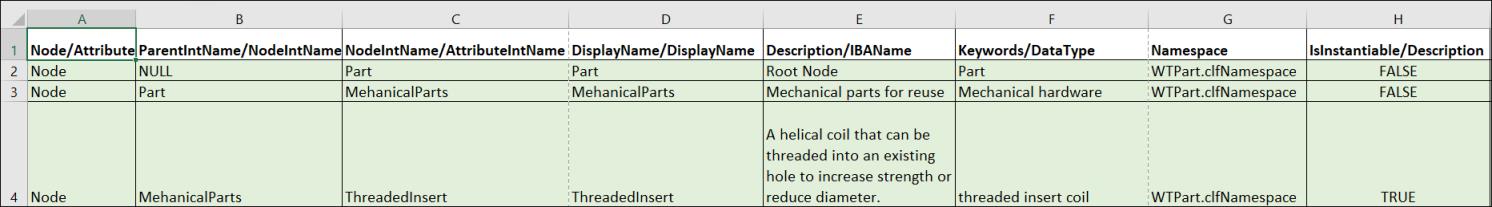

예를 들어, "노드" 행에 다음 값을 포함하는 CSV 파일을 작성합니다.
| | CSV 파일의 열 정렬은 위 스크린샷에 표시된 것과 동일해야 합니다. |
다음은 CSV를 XML로 변환하고 가져온 후의 결과 구조입니다.
"스레드된 삽입" 노드에는 다음 값이 정의되어 있습니다.
속성 열
다음은 "속성" 행에만 적용되는 열입니다.
열 이름 | 허용되는 값 | ||
|---|---|---|---|
DefaultValue | 속성의 기본값입니다. 기본값이 여러 개인 경우 쉼표로 구분된 목록을 사용하십시오. 예: 0.0 m, 1.5 m http://google.com(Google), http://ptc.com(PTC) | ||
IsSingleValued | 속성이 단일 값을 포함하는지 여부를 지정합니다. 허용되는 값: TRUE FALSE | ||
IsRequired | 속성이 필수인지 여부를 지정합니다. 허용되는 값: TRUE FALSE | ||
StringLength | 문자열 값의 경우 길이 제약 조건을 지정합니다. [하한, 상한] 형식을 사용하십시오. 예: [2,5] - 문자열이 2 ~ 5자 사이여야 합니다. [NULL,50] - 문자열이 50자를 넘을 수 없습니다. [10,NULL] - 문자열이 10자 이상이어야 합니다. | ||
소문자 | 대문자를 소문자로 변환합니다. 허용되는 값: TRUE FALSE | ||
대문자 | 소문자를 대문자로 변환합니다. 허용되는 값: TRUE FALSE | ||
LegalValueList | 허용되는 값 목록입니다. 파이프 문자("|")로 값을 구분하십시오. 예: 1.0 m|1.5 m|2.0 m Copper|Aluminum|Steel | ||
EnumeratedList | 열거 값 목록입니다. 로컬 또는 글로벌 열거 값 목록을 제공할 수 있습니다. 로컬 열거 제약 조건에는 다음 형식을 사용합니다. LOCAL##<정렬 유형>##<내부 이름>##<디스플레이 이름>~~<내부 이름>##<디스플레이 이름> 설명: • <정렬 유형> - 정렬 유형 값은 Automatic_Sort 또는 Manual_Sort입니다. • <내부 이름>##<디스플레이 이름> - 열거 엔트리의 내부 이름 및 디스플레이 이름을 식별합니다. • ~~ - 여러 개의 엔트리를 구분하려면 두 개의 틸드 문자를 사용합니다. 예: LOCAL##Manual_Sort##red1##Light Red~~red2##Dark Red~~green1##Light Green 글로벌 열거 제약 조건에는 다음 형식을 사용합니다. GLOBAL##<열거>##<상위 열거>##<조직>##<조직자 이름>##/<도메인> 설명: • <열거> - 열거의 내부 이름입니다. • <상위 열거> - 열거가 하위 열거인 경우 해당 상위 열거의 내부 이름을 지정합니다. 열거에 상위 열거가 없는 경우 이 필드를 비워 둡니다. • <조직> - 열거에 대한 소유 조직 값입니다. • <조직자 이름> - 열거를 보유하는 조직자의 내부 이름입니다. • /<도메인> - 열거에 대한 도메인 값입니다. 예: GLOBAL##Countries##LocaleCodes##Site##Org_Locales##/System GLOBAL##LocaleCodes####Site##Org_Locales##/System
|

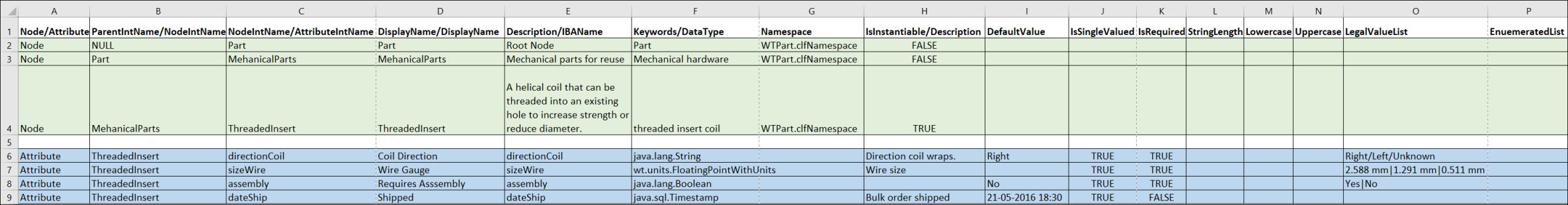

예를 들어, "속성" 행에 다음 값을 포함하는 CSV 파일을 작성합니다.
| | CSV 파일의 열 정렬은 위 스크린샷에 표시된 것과 동일해야 합니다. |

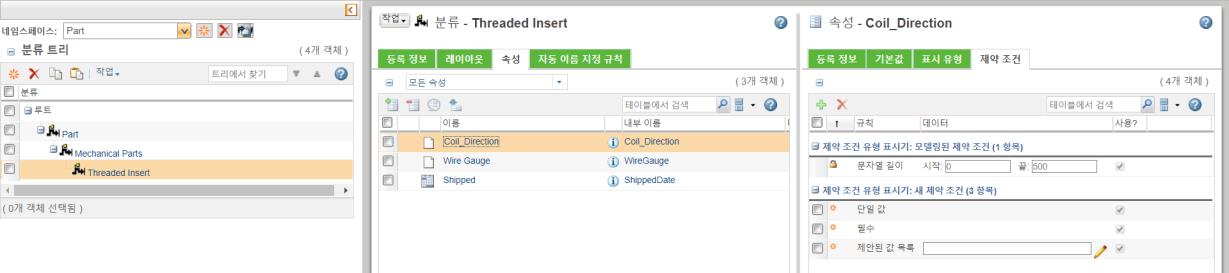

"스레드된 삽입" 노드에는 다음 속성이 정의되어 있습니다.
