외부 참조 이미지 및 PDF 파일(AutoCAD)

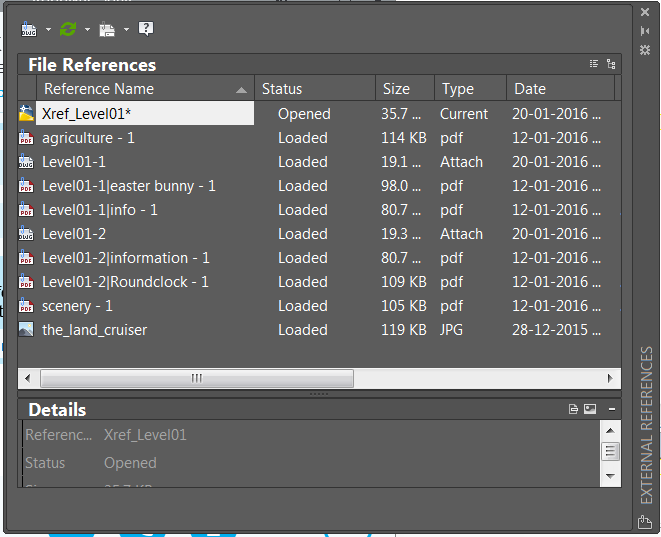

AutoCAD는 이미지 및 pdf 파일에 대한 외부 참조(XREF)를 지원합니다. AutoCAD 드로잉에서 외부 참조로 첨부되는 파일은 보조 컨텐트로 자동 저장됩니다.
드로잉을 이미지 및 pdf 파일과 함께 저장할 경우 다음과 같이 동작합니다.
1. AutoCAD 드로잉에 "래스터 이미지 참조"로 첨부된 이미지는 AutoCAD 드로잉 저장 시 보조 이미지로 Windchill CAD 문서에 자동 첨부됩니다.
2. AutoCAD 파일의 외부 래스터 이미지 참조에는 작업공간 로컬 디렉토리에 있는 이미지의 보조 컨텐트 복사본에 대한 상대 경로가 지정됩니다.
3. AutoCAD 드로잉에 삽입된 PDF 파일도 Windchill CAD 문서에 보조 컨텐트로 자동 첨부됩니다.
4. AutoCAD에서 이미지 명령을 사용하여 삽입된 모든 파일은 Windchill WorkGroup Manager에 있는 컨텐트 탭의 첨부 파일 섹션에서 강조 표시됩니다.
래스터 이미지 참조를 보조 컨텐트로 자동으로 첨부하지 않으려면 wgmclient.ini 파일에서 다음 기본 설정을 업데이트해야 합니다.
autocad.autoattach.image.reference=No
 | 이미지 파일과 달리 삽입된 PDF 파일의 컨텐트는 Windchill의 축소판 표현에 표시되지 않습니다. Windchill의 표현은 다음 이미지를 참조하십시오.  이미지 파일처럼 PDF 파일은 Creo View 표현의 일부이지만 현재 Windchill에서 지원되지 않습니다. 업데이트하려면 다음 링크를 클릭하십시오. |
PDF 가져오기 기능
PDF의 컨텐트에 따라 AutoCAD에 존재하는 PDF 파일에 대해 'PDF 가져오기'를 수행하는 경우 저장 작업 후 보조 컨텐트 폴더에 추가 png 파일이 작성됩니다. 다음 이미지에서는 cube_car_kart_instructions.pdf의 PDF 가져오기를 사용하는 AutoCAD에서의 PDF 파일 및 파일 참조 테이블이 포함된 드로잉에 대한 보조 컨텐트 폴더를 보여줍니다.
PDF 가져오기 기능을 통해 가져온 새로 작성된 .png 파일을 포함하는 드로잉의 보조 컨텐트 폴더에 PDF Images라는 별도의 폴더가 AutoCAD에 의해 작성됩니다.
'PDF 가져오기'가 사용된 PDF와 함께 Windchill에 사용 가능한 AutoCAD 드로잉이 이미 있는 경우 해당 드로잉을 작업공간에 추가하면 보조 폴더에서 모든 첨부 파일을 사용할 수 있습니다.
| | 이렇게 작업공간에 드로잉을 추가하는 동일한 작업에 대해서는 별도의 PDF 이미지 폴더가 생성되지 않습니다. 다음 이미지에서는 다른 작업공간에 추가한 후 보조 컨텐트 폴더를 표시합니다.  |
