ユースケース 6: プラントごとに特定のプラント属性値をコピー
BOM トランスフォーマに以下の構造が存在するとします。
• Upstream Parent Part (Design) と Downstream Parent Part (Manufacturing) の間に対応リンクが存在します。
• Part C1 (Design) にプラント Berlin、Munich、および Dresden が割り当てられています。
• Part C2 (Design) は Part C1 (Design) の子部品です。
Part C2 (Design) の数量は 2 です。
• 値が String1 のプラント属性 Attribute1 がプラント Berlin に割り当てられています。
• 値が String3 のプラント属性 Attribute3 がプラント Berlin に割り当てられています。
• 値が String2 のプラント属性 Attribute2 がプラント Munich に割り当てられています。
• 値が String4 のプラント属性 Attribute4 がプラント Munich に割り当てられています。
• 値が String5 のプラント属性 Attribute5 がプラント Dresden に割り当てられています。
• 値が String6 のプラント属性 Attribute6 がプラント Dresden に割り当てられています。
要件: プラントごとに特定のプラント属性値をコピーします。この場合、次のエンティティがコピーされます。
• プラント Berlin のプラント属性 Attribute1 の値。
• プラント Dresden のプラント属性 Attribute5 の値。
1. Windchill/codebase/com/ptc/windchill/mpml/xconfs にあるファイル associativity.properties.xconf にアクセスします。
2. 次のコンフィギュレーションを設定します。
◦ <Property name="com.ptc.windchill.mpml.copyOver.CopyOverPlantAndDepartmentData" default="true"/>
 | このプロパティによって、プラント、プラント属性、部門、および部門属性のコピーが有効になります。このプロパティが false に設定されている場合、特定のプラント、プラント属性、部門、および部門属性のコピーに関連するその他のプロパティを追加した場合でも、プラント、プラント属性、部門、および部門属性はコピーされません。 |
◦ 次のプロパティを見つけます。
<Property name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" multivalued="," default=""/>。このプロパティの下に次のプロパティを追加します。
<AddToProperty name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" value="IdentityAttributes::view=Berlin@CopyAttributes::Attribute1"/>
| | このプロパティによって、プラント Berlin のプラント属性 Attribute1 の値がコピーされるようになります。 |
<AddToProperty name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" value="IdentityAttributes::view=Dresden@CopyAttributes::Attribute5"/>
| | このプロパティによって、プラント Dresden のプラント属性 Attribute5 の値がコピーされるようになります。 |
3. 上流ビューで Part C1 (Design) を選択し、下流ビューで Downstream Parent Part (Manufacturing) を選択します。
4. 上流ビューで、
「新規/追加」 >
「新規分割アセンブリ」の順に選択します。「新規分割アセンブリ」ダイアログボックスが開きます。
「新規/追加」 > 「新規分割アセンブリ」の順に選択します。「新規分割アセンブリ」ダイアログボックスが開きます。5. 「下にアセンブリ」ステップで、2 つの分割アセンブリ Split Assembly 1 と Split Assembly 2 を作成します。
6. 「パラメータを設定」ステップで、Part C2 (Design) の Split Assembly 1 と Split Assembly 2 のコラムに数量 1 を指定します。
詳細については、上流ビューのアセンブリから下流ビューへの複数の分割アセンブリの作成を参照してください。

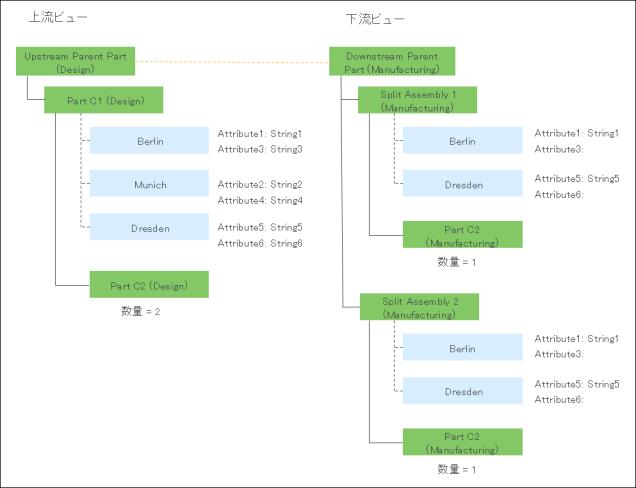

7. 「完了」をクリックします。BOM トランスフォーマに以下の構造が表示されます。
Part C1 (Design) と Split Assembly 1(Manufacturing) の間に分割タイプの対応リンクが作成されます。
Part C1 (Design) と Split Assembly 2(Manufacturing) の間に分割タイプの対応リンクが作成されます。
