ユースケース 4: 下流コンテキストに基づいてターゲットのプラントとプラント属性値をコピー

その他の機能 > 製造プロセス管理 > 設計 BOM から製造 BOM への変換 > mBOM の作成 > BOM トランスフォーマでの「新規分割アセンブリ」操作について > ユースケース: 分割アセンブリを作成した後で上流から下流にエンティティをコピー > ユースケース 4: 下流コンテキストに基づいてターゲットのプラントとプラント属性値をコピー

このようなシナリオでは、BOM トランスフォーマの下流ビューにプラント固有のビューが表示されます。たとえば、Berlin プラント、Dresden プラントなどです。下流のコンフィギュレーション仕様に基づいて、プラントおよびプラント属性値をターゲットプラントにコピーできます。

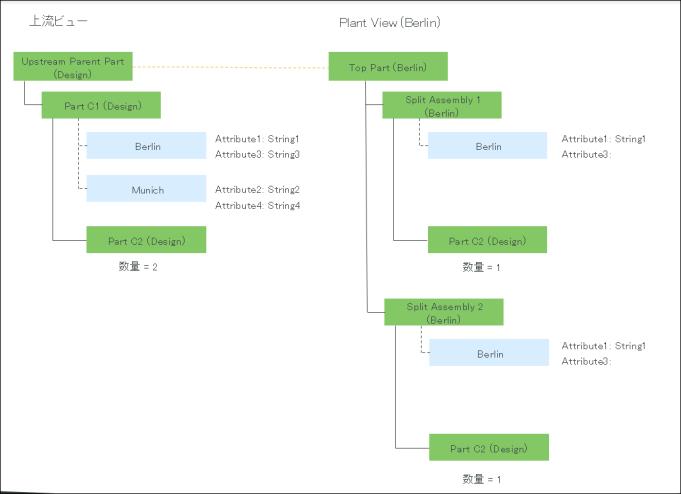

BOM トランスフォーマに以下の構造が存在するとします。

このユースケースでは、下流コンテキストは Berlin です。

• Upstream Parent Part (Design) と Top Part (Berlin) の間に対応リンクが存在します。

• Part C1 (Design) にプラント Berlin と Munich が割り当てられています。

• Part C2 (Design) は Part C1 (Design) の子部品です。

Part C2 (Design) の数量は 2 です。

• 値が String1 のプラント属性 Attribute1 がプラント Berlin に割り当てられています。

• 値が String3 のプラント属性 Attribute3 がプラント Berlin に割り当てられています。

• 値が String2 のプラント属性 Attribute2 がプラント Munich に割り当てられています。

• 値が String4 のプラント属性 Attribute4 がプラント Munich に割り当てられています。

1. Windchill/codebase/com/ptc/windchill/mpml/xconfs にあるファイル mpmlink.properties.xconf にアクセスします。

2. 次のコンフィギュレーションを設定します。

◦ <Property name="com.ptc.windchill.mpml.copyOver.CopyOverPlantAndDepartmentData" default="true"/>

このプロパティによって、プラント、プラント属性、部門、および部門属性のコピーが有効になります。このプロパティが false に設定されている場合、特定のプラント、プラント属性、部門、および部門属性のコピーに関連するその他のプロパティを追加した場合でも、プラント、プラント属性、部門、および部門属性はコピーされません。

◦ 次のプロパティを見つけます。

<Property name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" multivalued="," default=""/>。このプロパティの下に次のプロパティを追加します。

このユースケースでは、下流コンテキストは Berlin です。IdentityAttributes::view=target_plant という用語によって、Berlin プラントがコピーされるようになります。

@CopyAttributes::Attribute1 という用語によって、Attribute1 だけがコピーされるようになります。

3. 上流ビューで Part C1 (Design) を選択し、下流ビューで Downstream Parent Part (Manufacturing) を選択します。

4. 上流ビューで、
