BOM トランスフォーマでの「アセンブリ」操作について
BOM トランスフォーマの上流ビューで「アセンブリ」操作を使用して、上流ビューの既存のアセンブリから、下流ビューに複数の代替アセンブリを作成できます。
製造技術者はこの操作を使用して、さまざまな色や材料で下流ビューに複数の代替アセンブリを作成できます。「アセンブリ」操作を使用して、複数の BOM を効率的に管理できます。「アセンブリ」操作を使用しているときに、下流ビューでの子部品の消費方法を選択できます。詳細については、ビデオをご覧ください。大きなウィンドウでビデオを視聴するには、ビデオのタイトルをクリックします。これにより、新しいタブで YouTube のビデオが開きます。
以下の 2 つのユースケースについて考えてみます。
ユースケース 1
設計エンジニアは上流ビューで自動車ドアアセンブリを作成し、製造技術者は「アセンブリ」操作を使用して、下流に Red、White、Gray の各色で自動車のドアの代替アセンブリを作成できます。
ユースケース 2
設計エンジニアは上流ビューで自動車シートアセンブリを作成し、製造技術者は「アセンブリ」操作を使用して、Nylon、Leather、Polyester、Vinyl の各材料で自動車のファブリックシートの代替アセンブリを作成できます。
主なポイント

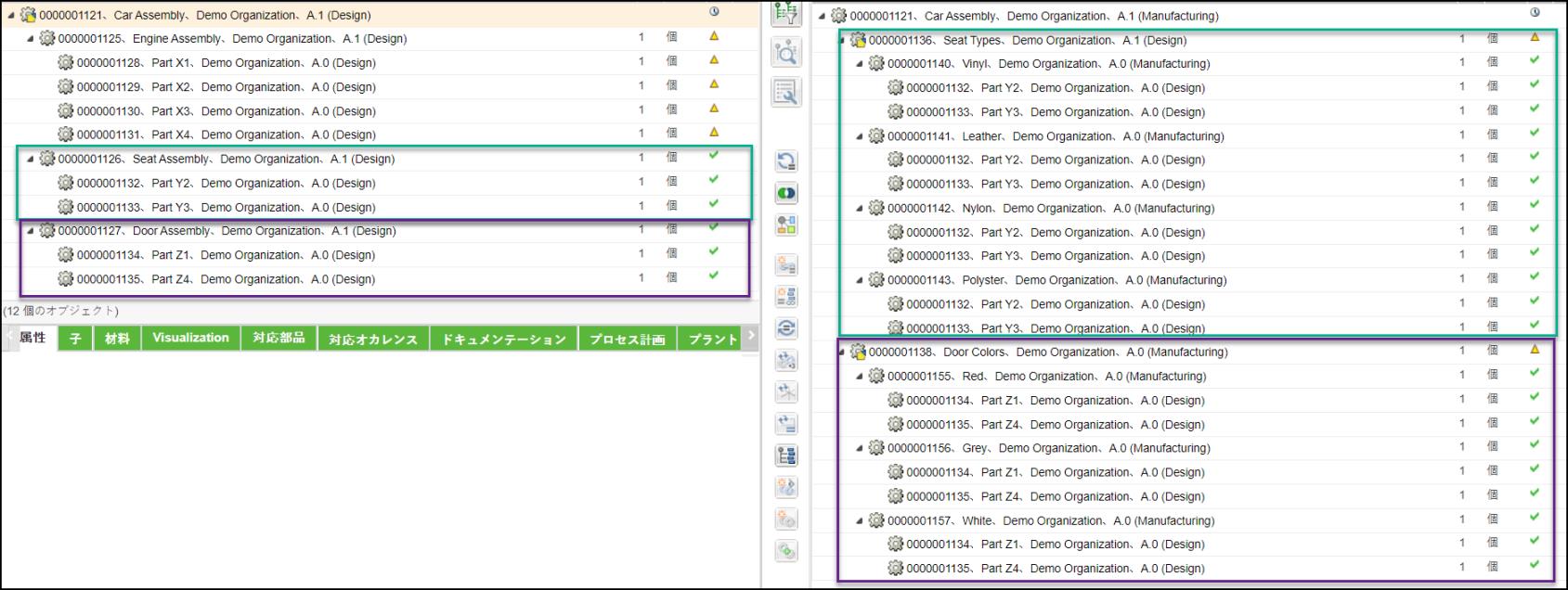

• 上流ビューのアセンブリと下流ビューのその代替アセンブリはセットと見なされます。たとえば、緑色の枠で囲まれているアセンブリは 1 つのセットと見なされ、藍色の枠で囲まれているアセンブリは別のセットと見なされます。
上流ビューで複数のアセンブリを選択して下流ビューに代替アセンブリを作成することもできます。この場合、上流ビューの複数のアセンブリと下流ビューの代替アセンブリがセットと見なされます。
• セット内の、上流ビューで選択したアセンブリと下流ビューのその代替アセンブリの間に代替対応リンクが存在します。
例
◦ 緑色の枠で囲まれているセットでは、上流ビューの Seat Assembly 部品と下流ビューの Nylon 部品の間に代替対応リンクが存在します。
◦ 緑色の枠で囲まれているセットでは、上流ビューの Seat Assembly 部品と下流ビューの Vinyl 部品の間に代替対応リンクが存在します。
• セット内の、上流ビューのアセンブリの子部品と下流ビューの代替アセンブリの子部品の間に対応リンクが存在します。
• 下流ビューのアセンブリは相互に排他的です。
• アセンブリ A が上流にあるとします。代替アセンブリ B、C、および D が「アセンブリ」操作を使用して A から作成されています。代替アセンブリを作成した後で、上流にあるアセンブリ A に変更が加えられました。これらの変更は「現在の対応オブジェクトに更新」または
「矛盾を検出」操作を使用して代替アセンブリ B、C、D に反映できます。
「矛盾を検出」操作を使用して代替アセンブリ B、C、D に反映できます。「現在の対応オブジェクトに更新」または「矛盾をレビューおよび解決」ダイアログボックスの
アイコンを使用して、ステータスが「インタラクティブ」または「自動」の矛盾を解決します。詳細については、以下を参照してください。
アイコンを使用して、ステータスが「インタラクティブ」または「自動」の矛盾を解決します。詳細については、以下を参照してください。
