WVS データモデル

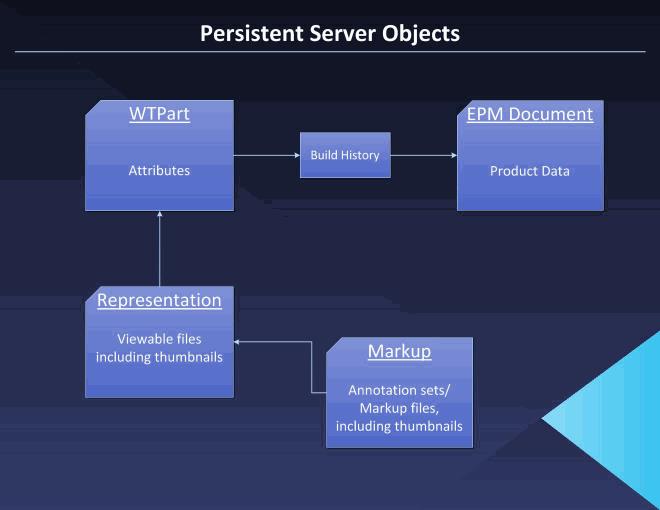

ローダーによって Windchill に保存されるデータは製品表現に保存されます。これは製品表現対象 (現在は WTPart、WTDocument、EPMDocument、または DynamicDocument) に関連付けられています。ローダーはまた、PVZ ファイルも作成できます。PVZ ファイルは、コンテンツ役割 PRODUCT_VIEW_EDZ として製品表現に保存されます。すべてのデータファイルが、コンテンツ役割 SECONDARY として製品表現にロードされます。PVS (製品構造) ファイルは、表示可能ファイルへの参照が URL を介して Windchill コンテンツを指すように処理されます。その後 PVS ファイルは、コンテンツ役割 PRODUCT_VIEW_ED として製品表現に保存されます。
サムネイルイメージまたは 3D サムネイルファイルが作成されていた場合は、コンテンツ役割 THUMBNAIL、THUMBNAIL3D、THUMBNAIL_SMALL、または QUICKVIEW_THUMBNAIL として製品表現対象および製品表現に保存されます。デフォルトの製品表現にはサムネイルコンテンツのコピーが含まれています。データベース内の実際のコンテンツは製品表現に重複して含まれていません。
どの Visualization リンクからも、Creo View 内の Windchill の製品表現に保存されているデータを表示できます。ユーザーは、マークアップとして保存されているアノテーションとグループのフォームで Windchill 情報を作成できます。
