Anwendungsfall 2: Teile ohne zugewiesene Betriebe in den Filter einschließen

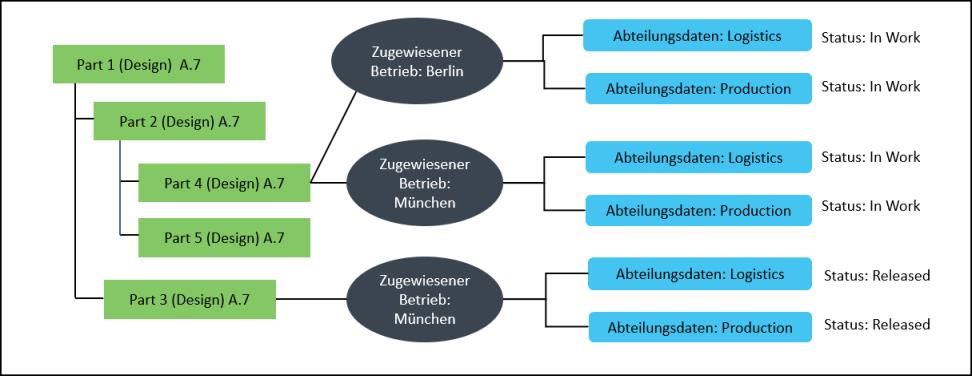

Als Beispiel soll ein Szenario dienen, in dem in der Upstream-Ansicht des Stücklisten-Transformators die folgende Struktur vorhanden ist:
• Die Betriebe Berlin und Munich sind Part 4 (Design)A.7 zugewiesen und ihnen sind Abteilungsdaten vom Typ Logistics und Production zugewiesen.
• Der Betrieb Munich ist Part 3 (Design) A.7 zugewiesen und ihm sind Abteilungsdaten vom Typ Logistics und Production zugewiesen.
• Part 5 (Design)A.7 sind kein Betrieb und keine Abteilungsdaten zugewiesen.
• Die zugewiesenen Abteilungsdaten weisen die in der Abbildung dargestellten Status auf.
Anforderung | Die gefilterte Teilestruktur muss Teile anzeigen, die dem Betrieb Berlin zugewiesen sind, sowie Teile, denen kein Betrieb zugewiesen wurde. |
Ausdruck auf der Registerkarte Betriebsfilter | • {Plant Data: View = Berlin} • Das Kontrollkästchen Teile ohne Betriebszuweisung sowie Teile mit Betriebszuweisung, die keine Abteilungsdaten aufweisen, einschließen ist aktiviert. |

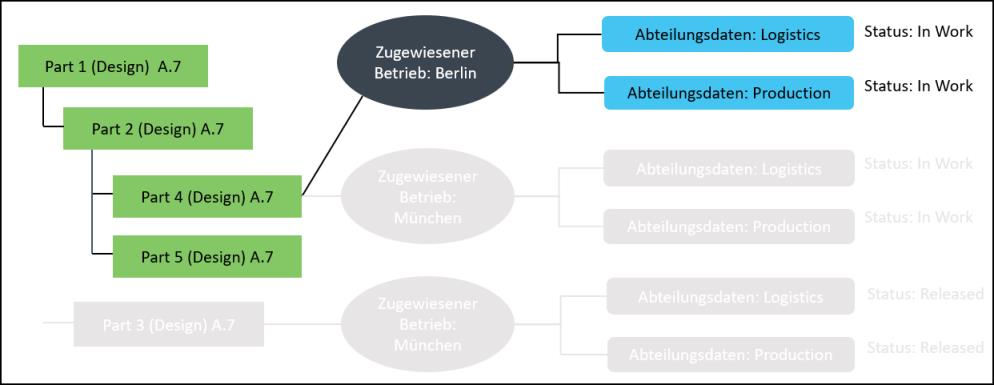

Nachdem Sie die Betriebsfilterkriterien im Dialogfenster Filter bearbeiten festgelegt haben, klicken Sie auf OK. Daraufhin wird die folgende gefilterte Struktur im Stücklisten-Transformator angezeigt:
Die Betriebe Berlin und Munich sind Part 4 (Design) A.7 zugewiesen und ihnen sind Abteilungsdaten vom Typ Logistics und Production zugewiesen. Da Part 4 (Design) A.7 die auf der Registerkarte Betriebsfilter festgelegten Kriterien erfüllt, wird es in der gefilterten Teilestruktur angezeigt. Die Abteilungsdaten vom Typ Logistics und Production, die dem Betrieb Berlin zugewiesen sind, werden ebenfalls angezeigt. Dies liegt daran, dass in dem Betriebsfilterausdruck keine spezifischen Abteilungsdatenkriterien festgelegt sind.
Part 2 (Design) A.7 wird angezeigt, da eines seiner Kind-Teile die auf der Registerkarte Betriebsfilter festgelegten Kriterien erfüllt.
Part 5 (Design) A.7 wird in der gefilterten Struktur angezeigt, da ihm kein Betrieb zugewiesen ist und das Kontrollkästchen Teile ohne Betriebszuweisung sowie Teile mit Betriebszuweisung, die keine Abteilungsdaten aufweisen, einschließen aktiviert ist. Sie können diesem Teil jetzt einen Betrieb zuweisen.
