從 CSV 檔案匯入分類結構
欲匯入分類結構，必須在 XML 檔案中概要顯示分類結構。您可以在匯入之前修改 XML 檔案，但如果您的結構較為複雜，這不容易輕鬆完成。
相反地，管理 CSV 檔案則輕鬆得多。當您準備好匯入結構時，可以使用 CSVToXMLGenerator 公用程式來將 CSV 檔案轉換為可匯入的 XML 檔案。
*
PTC 建議您在建立初始分類結構時使用此公用程式。您不應使用此公用程式來更新現有結構。未在 CSV 檔案中表示之現有結構中的任何資料會遭到覆寫，並最終遭到移除。
欲將 CSV 檔案轉換為 XML 檔案，請完成下列步驟：
1. 建立一個包含命名空間、節點與屬性值的 CSV 檔案。
2. 從 Windchill shell 執行下列指令：
Windchill com.ptc.windchill.csm.csvtoxml.CSVToXMLGenerator <CSV 檔案的路徑> -verbose
其中︰
◦ <CSV 檔案的路徑> 是您本機電腦上 CSV 檔案的路徑。
◦ verbose 參數為選用，且應用於偵錯目的。
XML 檔案會以與 CSV 檔案相同的名稱，在其相同位置產生。
3. 將該 XML 檔案新增至 ZIP 檔案。
4. 從「分類管理」 前後關聯匯入 ZIP 檔案。
事前準備
• 不需要執行 Windchill 伺服器便可使用 CSVToXMLGenerator 公用程式。
• 匯入的 CSV 檔案必須為具唯一性的格式。此格式與使用「分類樹」表中提供之「匯出至 CSV」動作產生的 CSV 檔案格式不同。
• 載入產生的 XML 檔案之前，下列項目應已存在於 Windchill 中。(匯入已匯出的 ZIP 或 JAR 檔案時不屬於此情況。)
◦ 全域列舉
◦ 可重新使用屬性
◦ 量測數
• 欲匯入產生的 XML 檔案，請將其壓縮成 ZIP 檔。從「分類樹」中，選取「動作」 > 「匯入」。


匯入錯誤與支援值
當您將檔案匯入至 Windchill 時，會發生資料驗證。如果 XML 檔案中包括無效資料或值，您會在匯入操作期間收到錯誤。
雖然使用 CSV 檔案更簡單，但 CSVToXMLGenerator 公用程式所接受的格式包括數個限制。例如，您無法匯入示意圖或圖像。您也無法指定自動命名規則。
如果屬性或條件約束未列在下列表格中，則表示它不受支援，且會在匯入期間導致發生錯誤。


CSV 格式化規則
• 包含逗號的單一值必須括在雙引號之內。例如：
Hong Kong, Berlin, "New York, NY", London
• 用雙引號逸出雙引號。例如：
Parts available in the ""Drive System"" catalog


節點與屬性共用欄
有 7 個欄包含節點或屬性資訊。這些欄使用下列格式：
Node/Attribute
斜線之前的標題是指分類節點；斜線之後的標題是指分類屬性。
欄名稱
節點值
屬性值
Node/Attribute
此欄可識別包含分類節點或分類屬性的列。
輸入下列其中一個值：
• 節點
• 屬性
ParentIntName/NodeIntName
父節點的內部名稱。
*
使用 NULL 來識別根節點。
為其定義屬性之節點的內部名稱。
NodeIntName/AttributeIntName
節點的內部名稱。
屬性的內部名稱。
DisplayName/DisplayName
節點的顯示名稱。
屬性的顯示名稱。
Description/IBAName
要在「描述」欄位中針對節點輸入的值。
可重新使用屬性名稱。
Keywords/DataType
要在「關鍵字」欄位中針對節點輸入的值。
屬性的資料類型。
可接受的值如下：
wt.units.FloatingPointWithUnits
java.lang.Boolean
java.sql.Timestamp
java.lang.Long
java.lang.String
com.ptc.core.meta.common.Hyperlink
com.ptc.core.meta.common.FloatingPoint
命名空間
為命名空間設定的名稱
IsInstantiable/Description
要在「可實例化」欄位中針對節點輸入的值。
可接受的值如下：
TRUE
FALSE
要在「描述」欄位中針對屬性輸入的值。

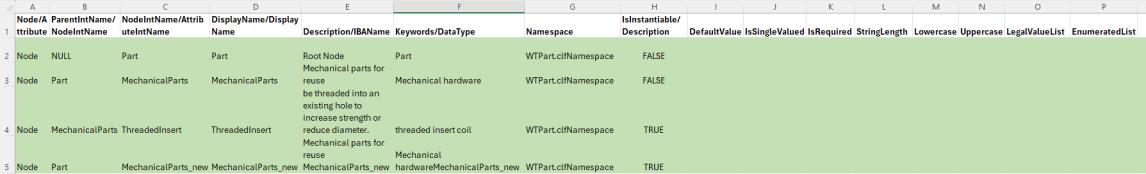

例如，您可在 "Node" 列中使用下列值建立 CSV 檔案：
Node/Attribute,ParentIntName/NodeIntName,NodeIntName/AttributeIntName,DisplayName/DisplayName,Description/IBAName,Keywords/DataType,Namespace,IsInstantiable/Description,DefaultValue,IsSingleValued,IsRequired,StringLength,Lowercase,Uppercase,LegalValueList,EnumeratedList
Node,NULL,Part,Part,Root Node,Part,WTPart.clfNamespace,FALSE,,,,,,,,
Node,Part,MechanicalParts,MechanicalParts,Mechanical parts for reuse,Mechanical hardware,WTPart.clfNamespace,FALSE,,,,,,,,
Node,MechanicalParts,ThreadedInsert,ThreadedInsert,A helical coil that can be threaded into an existing hole to increase strength or reduce diameter.,threaded insert coil,WTPart.clfNamespace,TRUE,,,,,,,,
Node,Part,MechanicalParts_new,MechanicalParts_new,Mechanical parts for reuse MechanicalParts_new,Mechanical hardwareMechanicalParts_new,WTPart.clfNamespace,TRUE,,,,,,,,
*
CSV 檔案中的欄排列必須與上面螢幕快照中所示的相同。

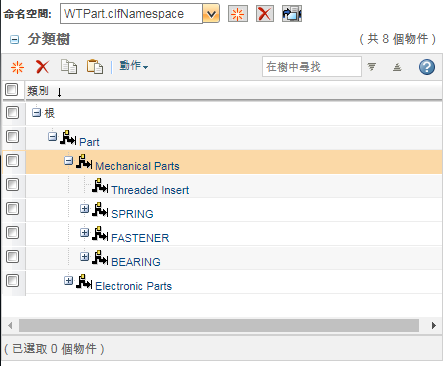

將 CSV 轉換為 XML 並匯入之後，產生的結構如下：

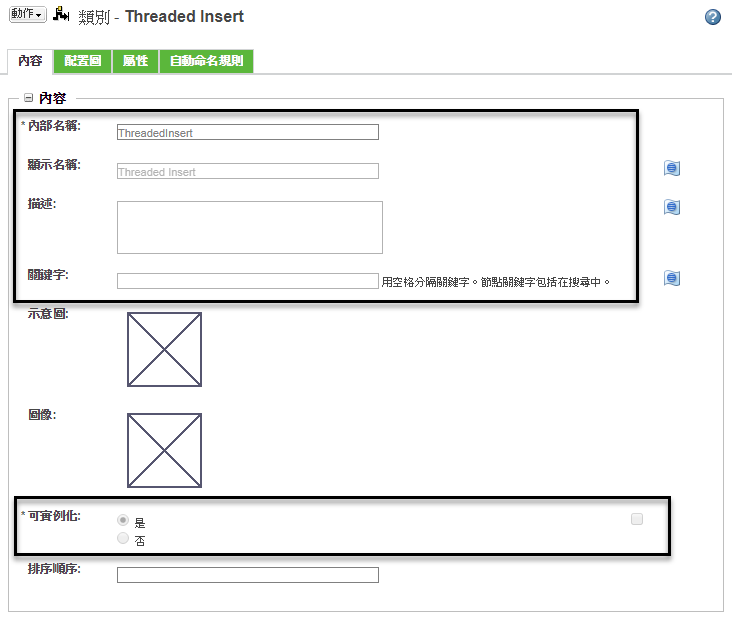

"Threaded Insert" 節點已定義下列值：
屬性欄
下列欄僅適用於 "Attribute" 列：
欄名稱
接受的值
DefaultValue
屬性的預設值。
對於多個預設值，使用以逗號分隔清單。例如：
0.0 m, 1.5 m
http://google.com(Google), http://ptc.com(PTC)
IsSingleValued
指定屬性是否具有單一值。
接受的值：
真
假
IsRequired
指定屬性是否為必填。
接受的值：
真
假
StringLength
為字串值指定長度條件約束。
使用下列格式：[下限, 上限]
例如：
[2,5] - 字串必須介於 2 到 5 個字元之間
[NULL,50] - 字串不得超過 50 個字元
[10,NULL] - 字串至少必須有 10 個字元
小寫
將大寫字元轉換為小寫。
接受的值：
真
假
大寫
將小寫字元轉換為大寫。
接受的值：
真
假
LegalValueList
接受值的清單。
使用縱線字元 ("|") 分隔值。例如：
1.0 m|1.5 m|2.0 m
Copper|Aluminum|Steel
EnumeratedList
列舉值清單。您可以提供本機或全域列舉值清單。
本機列舉條件約束使用下列格式：
LOCAL##<sort type>##<internal name>##<display_name>~~<internal_name>##<display_name>
其中︰
• <sort_type> - 排序類型值為 Automatic_Sort 或 Manual_Sort。
• <internal name>##<display name> - 識別列舉項目的內部名稱與顯示名稱。
• ~~ - 使用兩個波浪符號來分隔多個項目。
例如：
LOCAL##Manual_Sort##red1##Light Red~~red2##Dark Red~~green1##Light Green
全域列舉條件約束使用下列格式：
GLOBAL##<列舉>##<父列舉>##<組織>##<組合管理名稱>##/<網域>
其中︰
• <列舉> - 列舉的內部名稱。
• <父列舉> - 如果列舉是子列舉，則指定其父列舉的內部名稱。如果列舉沒有父列舉，請將此欄位保留空白。
• <組織> - 列舉的「所屬組織」值。
• <組合管理名稱> - 含有列舉之組合管理的內部名稱。
• /<網域> - 列舉的「網域」值。
例如：
GLOBAL##Countries##LocaleCodes##Site##Org_Locales##/System
GLOBAL##LocaleCodes####Site##Org_Locales##/System
*
為全域列舉指定的排序順序可作為預設排序順序使用。

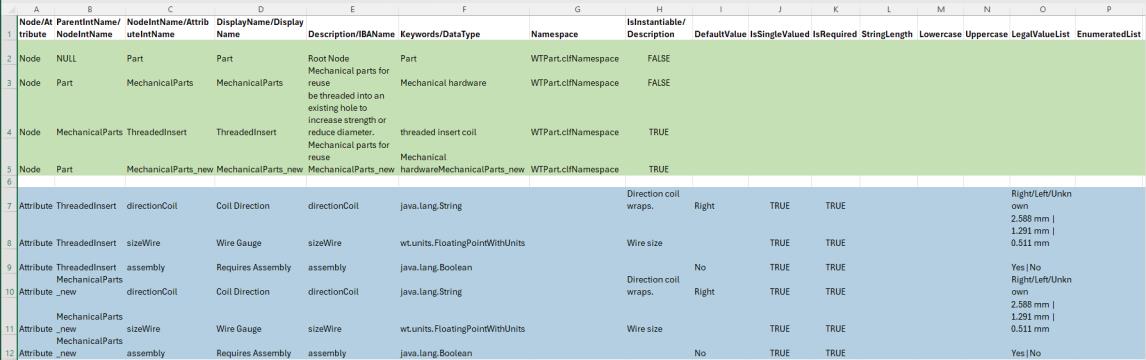

例如，您可在 "Attribute" 列中使用下列值建立 CSV 檔案：
Node/Attribute,ParentIntName/NodeIntName,NodeIntName/AttributeIntName,DisplayName/DisplayName,Description/IBAName,Keywords/DataType,Namespace,IsInstantiable/Description,DefaultValue,IsSingleValued,IsRequired,StringLength,Lowercase,Uppercase,LegalValueList,EnumeratedList
Node,NULL,Part,Part,Root Node,Part,WTPart.clfNamespace,FALSE,,,,,,,,
Node,Part,MechanicalParts,MechanicalParts,Mechanical parts for reuse,Mechanical hardware,WTPart.clfNamespace,FALSE,,,,,,,,
Node,MechanicalParts,ThreadedInsert,ThreadedInsert,A helical coil that can be threaded into an existing hole to increase strength or reduce diameter.,threaded insert coil,WTPart.clfNamespace,TRUE,,,,,,,,
Node,Part,MechanicalParts_new,MechanicalParts_new,Mechanical parts for reuse MechanicalParts_new,Mechanical hardwareMechanicalParts_new,WTPart.clfNamespace,TRUE,,,,,,,,
,,,,,,,,,,,,,,,
Attribute,ThreadedInsert,directionCoil,Coil Direction,directionCoil,java.lang.String,,Direction coil wraps.,Right,TRUE,TRUE,,,,Right/Left/Unknown,
Attribute,ThreadedInsert,sizeWire,Wire Gauge,sizeWire,wt.units.FloatingPointWithUnits,,Wire size,,TRUE,TRUE,,,,2.588 mm | 1.291 mm | 0.511 mm,
Attribute,ThreadedInsert,assembly,Requires Assembly,assembly,java.lang.Boolean,,,No,TRUE,TRUE,,,,Yes|No,
Attribute,MechanicalParts_new,directionCoil,Coil Direction,directionCoil,java.lang.String,,Direction coil wraps.,Right,TRUE,TRUE,,,,Right/Left/Unknown,
Attribute,MechanicalParts_new,sizeWire,Wire Gauge,sizeWire,wt.units.FloatingPointWithUnits,,Wire size,,TRUE,TRUE,,,,2.588 mm | 1.291 mm | 0.511 mm,
Attribute,MechanicalParts_new,assembly,Requires Assembly,assembly,java.lang.Boolean,,,No,TRUE,TRUE,,,,Yes|No,
*
CSV 檔案中的欄排列必須與上面螢幕快照中所示的相同。

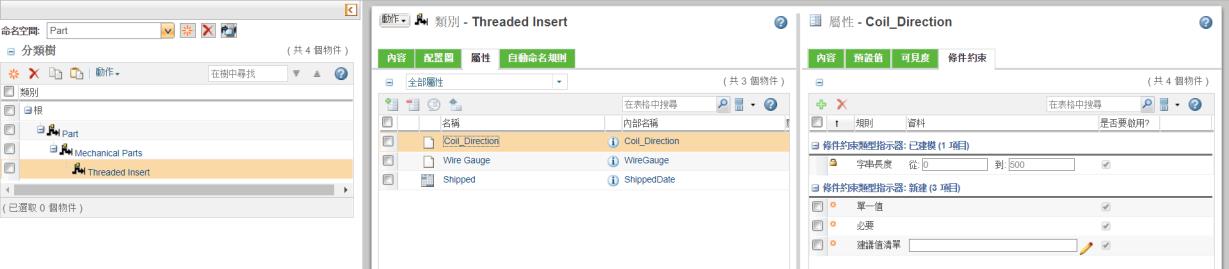

"Threaded Insert" 節點已定義下列屬性：
