Windchill+ 與 Codebeamer 的整合架構包括以下部份：

此整合僅支援 SSO 驗證。

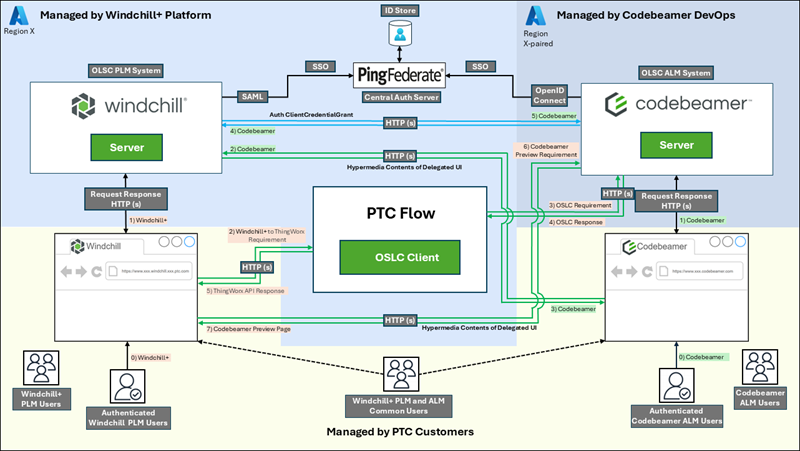

Windchill+ 與 Codebeamer 之間相互通訊，如下圖所示：

在上圖中，綠線表示從用戶端到伺服器的前通道請求，而藍線表示伺服器之間的後端通訊。

Windchill+ 使用 PTC Flow 作為 OSLC 用戶端來與 Codebeamer OLSC 伺服器通訊。透過 PTC Flow 連線可以找出 Codebeamer 的特定外部資源，並且可以在 Windchill+ 可追蹤物件與這些外部資源之間建立追蹤連結。如需有關追蹤連結的更多詳細資訊，請參閱使用追蹤。
