最佳作法：使用 NX CAD 資料
當在共用 NX CAD 環境中處理設計時，在 Windchill 中將設計資料保持最新狀態很重要。
在 Windchill Workgroup Manager 中管理 NX CAD 資料
連線至 NX 時，Windchill Workgroup Manager 可讓您修改 CAD 資料並將其入庫至 Windchill。例如，您可以執行下列動作：
• 重新命名屬性 (「名稱」、「編號」與「檔案名稱」)。
• 編輯檔案式屬性。
• 修改族表實例的「名稱」、「編號」與「檔案名稱」。
• 使用「由上而下設計」修改組件。
當您從 Windchill 開啟時，Windchill Workgroup Manager 可預處理 CAD 資料。但是，處理這些更新時，有一些功能限制與效能影響。
為防止您的同事因過期的 CAD 資料而出現問題，請在 NX 中開啟 CAD 資料，套用您的修改，然後將資料入庫回 Windchill。
最佳作法：從 Windchill 開啟 NX CAD 資料

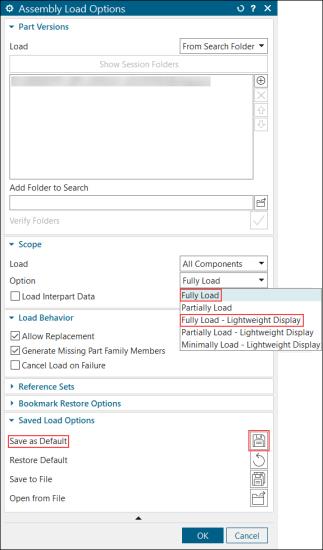

2. 在 NX Home 標籤中，按一下 > > > ，然後將 assembly load options 設定為 Fully Load 或 Fully Load - Lightweight Display。
3. 按一下 Save as Default 與 OK 套用變更：
 | • 如果族表的實例名稱或編號變更，請將所有修改的族表實例都新增至工作區。 • 您也可以在 NX 安裝目錄的 load_options.def 組態檔案中設定載入選項。例如，欲將載入選項設定為 Fully Load，請在 load_options.def 組態檔案中設定 LoadOptions_PartLoadOption: fully_load 偏好設定。 |
最佳作法：在 Windchill 中辨識 NX CAD 資料
為了確保 Windchill 將沒有零件的 NX CAD 組件辨識為組件，同時將其儲存至 Windchill，您可以配置指定的字串參數。建立 PTC_WM_IS_ASSEMBLY 參數並將其值設定為 TRUE，然後將模型儲存至 Windchill。
您可以在 > > > 中自訂參數。
如有必要，請修改「組件系統屬性」偏好設定以指定不同的參數名稱。為了確保新組件的行為一致，您也可以在 Windchill 的 NX 組件 CAD 文件範本中定義 PTC_WM_IS_ASSEMBLY。
| | 您必須擁有「管理員」權限才能存取「範本」頁面。如需詳細資訊，請參閱建立 CAD 文件範本與存取物件範本。 |
為了辨識 NX CAD 資料是否為工程圖，同時將其儲存至 Windchill，您可以配置指定的字串參數。
建立 PTC_WM_IS_DRAWING 參數並將其值設定為 TRUE，然後儲存檔案。您可以在 > > > 中自訂參數。
如有必要，您可以修改「工程圖系統屬性」偏好設定以指定不同的參數名稱。如需詳細資訊，請參閱工程圖屬性方法 (NX)。
