Windchill 中中立格式 CAD 資料的設計
在您的 CAD 應用程式中，您可以開啟儲存在 Windchill 中的中立格式 CAD 資料，例如 STEP、IGES、JT 與 PARASOLID。此技術可讓您將匯入的資料與您的設計密切整合，並將其儲存回 Windchill。
例如，如果您在 NX 中建立中性資料檔案並將其儲存至 Windchill，可以在 SOLIDWORKS 中或連線至 Windchill 的其他任何 CAD 應用程式中開啟該檔案。
在 CAD 應用程式中開啟中立格式 CAD 資料檔案
只有當您在各 CAD 應用程式中使用原生 > 指令開啟中性資料檔案時，才適用對中性資料檔案的支援。
欲從工作區開啟中立格式 CAD 資料檔案，請在各 CAD 應用程式中按一下 > 。
 |
針對 NX、SOLIDWORKS 與 Autodesk Inventor，從工作區開啟中立格式 CAD 資料。
針對 Creo Elements/Direct Modeling 與 CATIA V5，從工作區本機目錄 (PTC_WLD_ROOT) 開啟中立格式 CAD 資料。
|
轉換中立格式 CAD 資料並儲存至 Windchill
在 CAD 工作階段中開啟中立格式 CAD 資料之後，您可以將其以原生 CAD 格式儲存至 Windchill。
針對 NX、SOLIDWORKS 與 Autodesk Inventor，按一下 > 以將檔案儲存至 Windchill。
針對 Creo Elements/Direct Modeling 與 CATIA V5，按一下 > 以將檔案儲存至 Windchill。
您也可以將轉換的資料插入組件，但請先將轉換的資料儲存至工作區，然後再將其插入組件。
|
|
• 如果中立格式 CAD 資料檔案包含組件結構，請將其作為單一零件開啟，然後將其以原生 CAD 格式儲存至 Windchill，以免產生映像連結。
• 在 SOLIDWORKS 中，只能將零件檔案 (*.x_t) 的 Parasolid 以原生 CAD 檔案格式 (*.SLDPRT) 儲存至 Windchill。目前不支援組件檔案的 Parasolid。
|

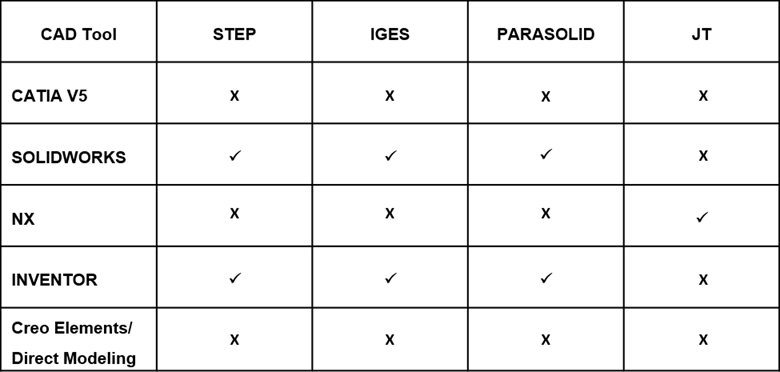

以下是 CAD 工具可使用 Windchill Workgroup Manager 開啟及儲存至 Windchill 作為原生 CAD 資料之所支援中立 CAD 資料格式的清單。
Windchill 中支援的中立 CAD 資料格式

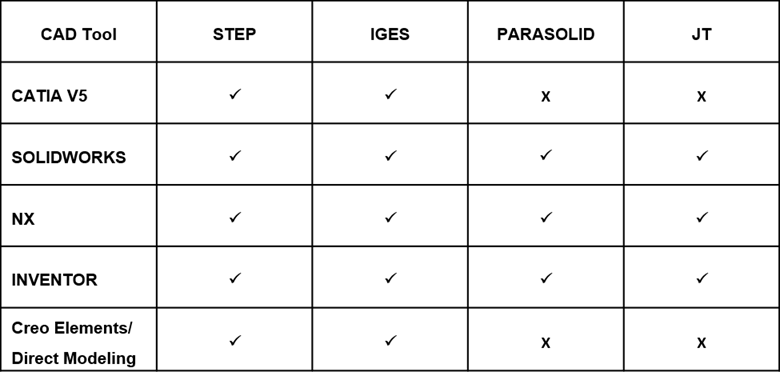

以下是 CAD 工具可使用 Windchill Workgroup Manager 建立及儲存至 Windchill 之中立 CAD 資料格式的清單。
| | Windchill 中目前不支援*.x_b Parasolid 檔案。 |
