从 CSV 文件中导入分类结构

要导入分类结构，必须在 XML 文件中概要显示分类结构。您可以在导入前修改 XML 文件，但如果您的结构复杂，完成该操作并不轻松。

相反，管理 CSV 文件更为容易。当您准备导入结构时，可使用 CSVToXMLGenerator 实用程序将 CSV 文件转换为可导入 XML 文件。

PTC 建议您在创建初始分类结构时使用此实用程序。不应使用此实用程序更新现有结构。将覆盖并移除所有未在 CSV 文件中表示的现有结构中的数据。

要将 CSV 文件转换为 XML 文件，请完成以下步骤：

1. 创建一个包含名称空间、节点和属性值的 CSV 文件。

2. 在 Windchill shell 中执行以下命令：

Windchill com.ptc.windchill.csm.csvtoxml.CSVToXMLGenerator <指向 CSV 文件的路径> -verbose

其中：

◦ <CSV 文件的路径> 为您本地计算机上 CSV 文件的路径。

◦ verbose 参数为可选参数，用于进行调试。

生成的 XML 文件与 CSV 文件的名称和位置相同。

3. 将该 XML 文件添加至 ZIP 文件。

4. 从“分类管理”

上下文导入 ZIP 文件。

事前准备

• 使用 CSVToXMLGenerator 实用程序无需运行 Windchill 服务器。

• 导入的 CSV 文件格式必须唯一。此格式和使用“分类树”表格中“导出为 CSV”操作生成的 CSV 文件格式不相同。

• 在加载生成的 XML 文件之前，Windchill 中应已存在以下内容。(导入导出的 ZIP 或 JAR 文件时不适用。)

◦ 全局枚举

◦ 可复用属性

◦ 测量数量

• 要导入生成的 XML 文件，请将其压缩为 ZIP 文件。从“分类树”中选择“操作” > “导入”。

导入错误和支持的值

将文件导入至 Windchill 时将对数据进行验证。如果 XML 文件中包含无效数据或值，则在导入操作期间您将收到一个错误。

尽管使用 CSV 文件更容易，但 CSVToXMLGenerator 实用程序所接受的格式包括多个限制。例如，您无法导入示意图或图像。您也无法指定自动命名规则。

如果属性或限制未在下表中列出，则表示该属性或限制不受支持，导入期间将产生错误。

CSV 格式规则

• 如果单个值包含逗号，必须使用双引号将其括起。例如：

Hong Kong, Berlin, "New York, NY", London

• 使用双引号转义双引号。例如：

Parts available in the ""Drive System"" catalog

节点和属性共享列

共有 7 个包含节点或属性信息的列。这些列使用下列格式：

Node/Attribute

斜杠前的标题指分类节点；斜杠后的标题指分类属性。

列名称

节点值

属性值

Node/Attribute

此列将行标识为包含分类节点或分类属性。

输入下列值之一：

• 节点

• 属性

ParentIntName/NodeIntName

父节点的内部名称。

使用 NULL 标识根节点。

正在为其定义属性的节点的内部名称。

NodeIntName/AttributeIntName

节点的内部名称。

属性的内部名称。

DisplayName/DisplayName

节点的显示名称。

属性的显示名称。

Description/IBAName

在“说明”字段中输入的节点值。

可复用属性名称。

Keywords/DataType

在“关键字”字段中输入的节点值。

属性的数据类型。

接受以下值：

wt.units.FloatingPointWithUnits

java.lang.Boolean

java.sql.Timestamp

java.lang.Long

java.lang.String

com.ptc.core.meta.common.Hyperlink

com.ptc.core.meta.common.FloatingPoint

名称空间

为名称空间设置的名称

IsInstantiable/Description

在“可实例化”字段中输入的节点值。

接受以下值：

TRUE

FALSE

在“说明”字段中输入的属性值。

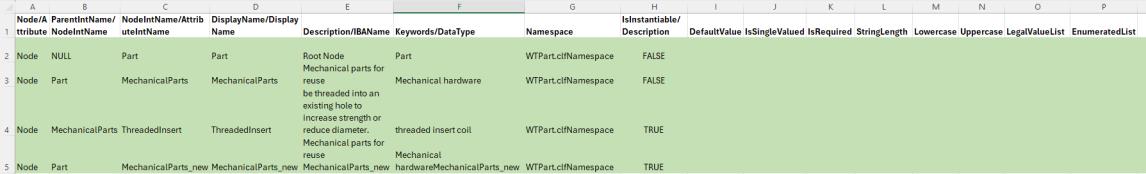

例如，您使用 "Node" 行中的以下值创建 CSV 文件：

CSV 文件中的列排列必须相同，如以上屏幕截图所示。

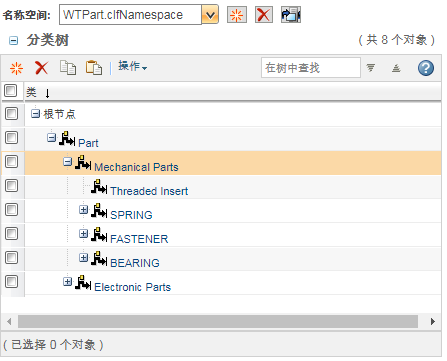

将 CSV 转换为 XML 并导入后，会生成以下结构：

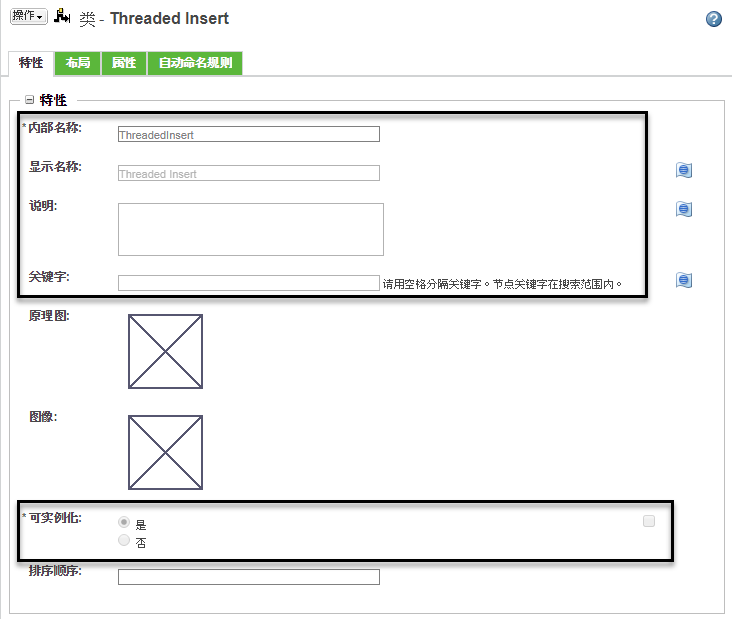

"Threaded Insert" 节点定义有以下值：

属性列

以下各列仅适用于 "Attribute" 行：

列名称

可接受的值

DefaultValue

该属性的默认值。

对于多个默认值，请使用以逗号分隔的列表。例如：

0.0 m, 1.5 m

http://google.com(Google), http://ptc.com(PTC)

IsSingleValued

指定属性是否具有单个值。

可接受的值：

TRUE

FALSE

IsRequired

指定属性是否为必填属性。

可接受的值：

TRUE

FALSE

StringLength

指定字符串值的长度约束。

请使用下列格式：[下限,上限]

例如：

[2,5] - 字符串长度必须在 2 到 5 个字符之间

[NULL,50] - 字符串长度不能超过 50 个字符

[10,NULL] - 字符串长度必须至少为 10 个字符

小写

将大写字符转换为小写字符。

可接受的值：

TRUE

FALSE

大写

将小写字符转换为大写字符。

可接受的值：

TRUE

FALSE

LegalValueList

可接受值的列表。

使用竖线 ("|") 分隔值。例如：

1.0 m|1.5 m|2.0 m

Copper|Aluminum|Steel

EnumeratedList

枚举值列表。您可提供局部或全局枚举值列表。

局部枚举约束使用下列格式：

LOCAL##<排序类型>##<内部名称>##<显示名称>~~<内部名称>##<显示名称>

其中：

• <排序类型> - 排序类型值为 Automatic_Sort 或 Manual_Sort。

• <内部名称>##<显示名称> - 标识枚举条目的内部名称和显示名称。

• ~~ - 使用两个波浪线字符来分隔多个条目。

例如：

LOCAL##Manual_Sort##red1##Light Red~~red2##Dark Red~~green1##Light Green

全局枚举约束使用下列格式：

GLOBAL##<枚举>##<父枚举>##<组织>##<组织器名称>##/<域>

其中：

• <枚举> - 枚举的内部名称。

• <父枚举> - 如果枚举为子枚举，指定其父枚举的内部名称。如果枚举不具有父枚举，将此字段留空。

• <组织> - 枚举的“所属组织”值。

• <组织器名称> - 持有枚举的组织器的内部名称。

• <域> - 枚举的“域”值。

例如：

GLOBAL##Countries##LocaleCodes##Site##Org_Locales##/System

GLOBAL##LocaleCodes####Site##Org_Locales##/System

默认使用的排序顺序为对全局枚举指定的排序顺序。

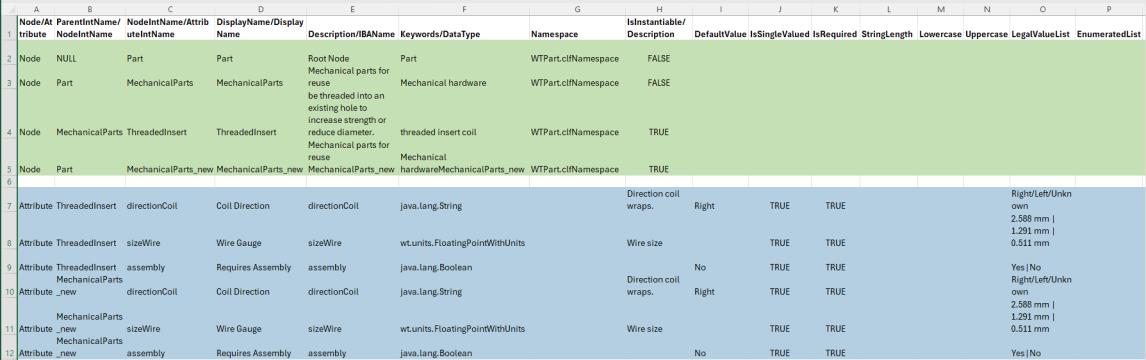

例如，使用 "Attribute" 行中的以下值创建 CSV 文件：

Node/Attribute,ParentIntName/NodeIntName,NodeIntName/AttributeIntName,DisplayName/DisplayName,Description/IBAName,Keywords/DataType,Namespace,IsInstantiable/Description,DefaultValue,IsSingleValued,IsRequired,StringLength,Lowercase,Uppercase,LegalValueList,EnumeratedList
Node,NULL,Part,Part,Root Node,Part,WTPart.clfNamespace,FALSE,,,,,,,,
Node,Part,MechanicalParts,MechanicalParts,Mechanical parts for reuse,Mechanical hardware,WTPart.clfNamespace,FALSE,,,,,,,,
Node,MechanicalParts,ThreadedInsert,ThreadedInsert,A helical coil that can be threaded into an existing hole to increase strength or reduce diameter.,threaded insert coil,WTPart.clfNamespace,TRUE,,,,,,,,
Node,Part,MechanicalParts_new,MechanicalParts_new,Mechanical parts for reuse MechanicalParts_new,Mechanical hardwareMechanicalParts_new,WTPart.clfNamespace,TRUE,,,,,,,,
,,,,,,,,,,,,,,,
Attribute,ThreadedInsert,directionCoil,Coil Direction,directionCoil,java.lang.String,,Direction coil wraps.,Right,TRUE,TRUE,,,,Right/Left/Unknown,
Attribute,ThreadedInsert,sizeWire,Wire Gauge,sizeWire,wt.units.FloatingPointWithUnits,,Wire size,,TRUE,TRUE,,,,2.588 mm | 1.291 mm | 0.511 mm,
Attribute,ThreadedInsert,assembly,Requires Assembly,assembly,java.lang.Boolean,,,No,TRUE,TRUE,,,,Yes|No,
Attribute,MechanicalParts_new,directionCoil,Coil Direction,directionCoil,java.lang.String,,Direction coil wraps.,Right,TRUE,TRUE,,,,Right/Left/Unknown,
Attribute,MechanicalParts_new,sizeWire,Wire Gauge,sizeWire,wt.units.FloatingPointWithUnits,,Wire size,,TRUE,TRUE,,,,2.588 mm | 1.291 mm | 0.511 mm,
Attribute,MechanicalParts_new,assembly,Requires Assembly,assembly,java.lang.Boolean,,,No,TRUE,TRUE,,,,Yes|No,

CSV 文件中的列排列必须相同，如以上屏幕截图所示。

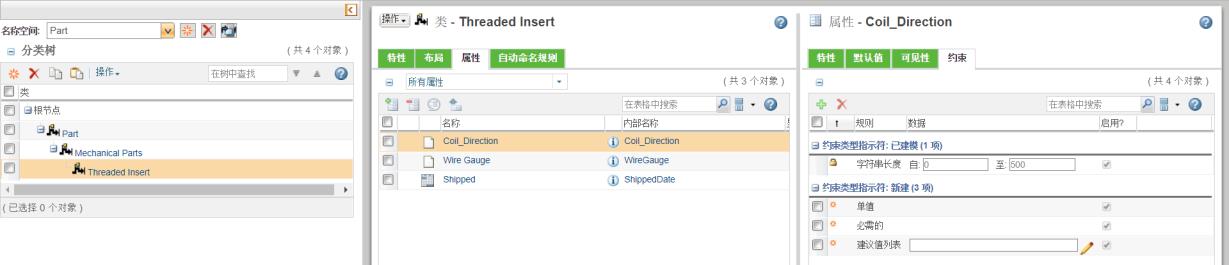

"Threaded Insert" 定义有以下属性：
