在工艺计划阅览器中处理标准控制特征
在工艺计划阅览器的“控制特征”选项卡中，可以执行以下工序：
• 添加现有或新的标准控制特征
• 复制、粘贴和移除标准控制特征
• 重复并粘贴标准控制特征。
• 更新模型项
• 从产品或流程分配控制特征
• 更新模型项
• 自定义控制特征表格视图
要点
• 管理员必须在 Creo Parametric 和 Windchill 中执行某些配置，才能在 Windchill MPMLink 中支持和发布标准控制特征。有关此配置的详情，请通过 PTC.com 访问以下文章：https://www.ptc.com/appserver/cs/view/solution.jsp?n=CS275132

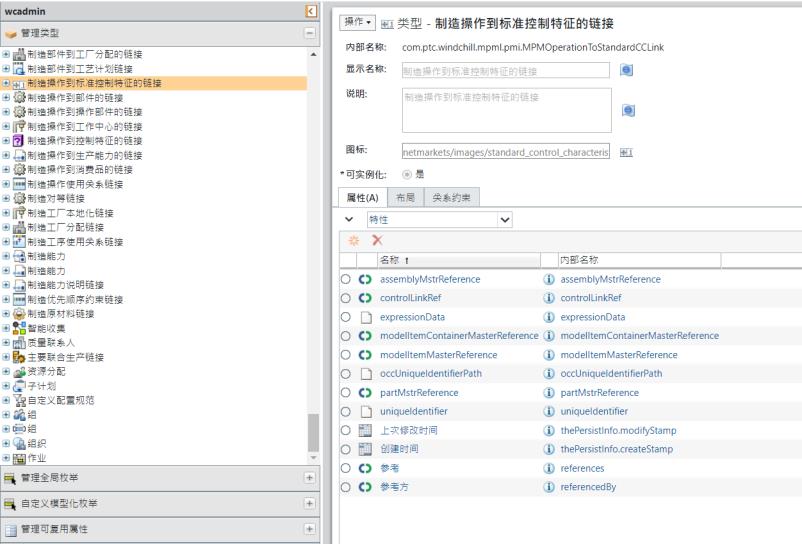

• 可以将标准控制特征从一个工序复制到同一个工序或其他工序并进行重复。使用“复制标准控制特征”操作可以复制标准控制特征，使用“重复并粘贴控制特征”操作可以重复控制特征。将标准控制特征从某一工序复制和重复到同一工序或其他工序时，系统也会复制“制造工序到标准控制特征的链接”属性。有关详情，请参阅“控制特征”选项卡。
• 假设工艺计划下的某个工序与标准控制特征关联。为工序创建子工序时，还会连带复制标准控制特征信息。例如，工序中的标准控制特征的表示数据也会显示在子工序的标准控制特征中。
• 假设工艺计划下的某个工序与 CAD 文档关联。在该工序下添加新的子工序。可以选择新的子工序并为该子工序创建标准控制特征。在本用例中，CAD 文档不与子工序关联。
• 假设工艺计划下的某个工序与 CAD 文档不关联。在该工序下添加新的子工序。可以选择新的子工序并为该子工序创建标准控制特征。在本用例中，在 3D 选取器可视化区域中打开的 CAD 文档与子工序关联。
• 假设工艺计划下有两个工序。第一个工序与 CAD 文档关联。第二个工序与 CAD 文档不关联。为第二个工序创建标准控制特征时，系统会将与第一个工序关联的 CAD 文档关联到第二个工序。
• 创建标准控制特征后，系统将从树选取器可视化区域中隐藏使用的模型注释。
• 假设工艺计划下的某个工序与 CAD 文档关联。在该工序下添加新的子工序。可以使用工艺计划阅览器“控制特征”选项卡中的“从工艺分配控制特征”操作为子工序创建标准控制特征。在本用例中，系统将在工艺计划阅览器的“控制特征”选项卡中显示图形表示值和标准控制特征属性。
• 使用“重复并粘贴控制特征”操作时，系统会使用复制的标准控制特征来创建标准控制特征。新建的标准控制特征具有新的“编号”。
• 使用“粘贴”操作时，系统会使用复制的标准控制特征来创建标准控制特征。新建的标准控制特征与复制的标准控制特征具有相同的“编号”。
• 将标准控制特征从某一工序复制到同一工序或其他工序时，系统也会复制“制造工序到标准控制特征的链接”(使用关系链接) 属性。
有关详情，请参阅编辑使用关系链接的关联和使用“类型和属性管理”实用程序。
• 将标准控制特征从某一工序复制到同一工序或其他工序时，系统也会复制以下使用关系链接属性：
◦ “制造标准控制特征使用关系到文档说明的链接”
◦ “制造标准控制特征使用关系到工艺计划的链接”
◦ “制造标准控制特征使用关系到资源的链接”
• 打开以下两个使用关系属性的链接类型信息页面时，系统会显示“关系约束”选项卡：
◦ “制造标准控制特征到资源的链接”
◦ “制造标准控制特征使用关系到资源的链接”
有关详情，请参阅“关系约束”选项卡。
• 可以将标准控制特征从一个工序复制到同一个工序或其他工序并进行重复。使用“复制标准控制特征”操作可以复制标准控制特征，使用“重复并粘贴控制特征”操作可以重复控制特征。将标准控制特征从某一工序复制和重复到同一工序或其他工序时，系统也会复制“制造工序到标准控制特征的链接”属性。有关详情，请参阅“控制特征”选项卡。
• 在 BOM 变换器中，将标准控制特征从一个部件或企业数据复制到另一个部件或企业数据时，系统也会复制“与标准控制特征链接关联”属性。
