PPB 树选取器的“可视化”选项卡中的“自定义选择”操作

Windchill+ 用户帮助 > 其他功能 > 制造过程管理 > 使用工艺计划和标准程序 > 使用“树选取器” > PPB 树选取器的“可视化”选项卡中的“自定义选择”操作

在工艺计划阅览器树选取器的“可视化”选项卡中，单击

“选择协助” > “自定义选择”，可以启用“自定义选择”操作。管理员可通过配置 com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes 特性并指定有效值来自定义“自定义选择”操作的选择条件。

此特性位于 custom.site.xconf 文件中。有关详情，请参阅设置特性值和传播变更。

在启用“自定义选择”操作并在树选取器可视化窗格中选择一个部件后，系统会选择工艺计划树结构路径中匹配部件下的第一级节点。有关更多详情，请参阅后续示例。

示例

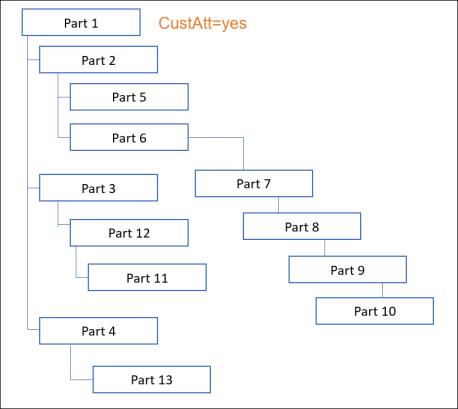

示例 1

Part 5 在工艺计划阅览器树选取器的“可视化”选项卡中处于选定状态。如果 Part 1 满足特性中设置的条件，系统会在工艺计划阅览器树结构中选择 Part 2。

Part 11 在工艺计划阅览器树选取器的“可视化”选项卡中处于选定状态。如果 Part 1 满足特性中设置的条件，系统会在工艺计划阅览器树结构中选择 Part 3。

使用“自定义选择”操作时，该操作会自下而上遍历结构。当系统找到具有特性中指定的属性的部件时，系统会选择匹配部件下的第一级节点。

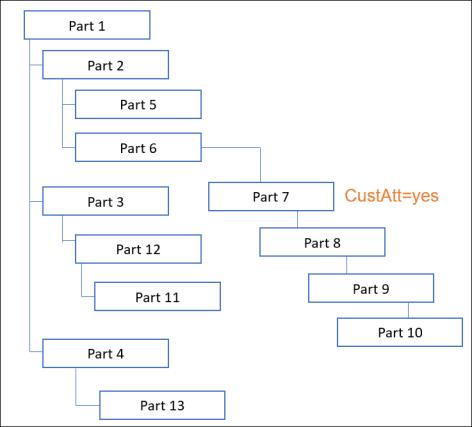

示例 2

Part 10 在工艺计划阅览器树选取器的“可视化”选项卡中处于选定状态。如果 Part 7 满足特性中设置的条件，系统会在工艺计划阅览器树结构中选择 Part 8。

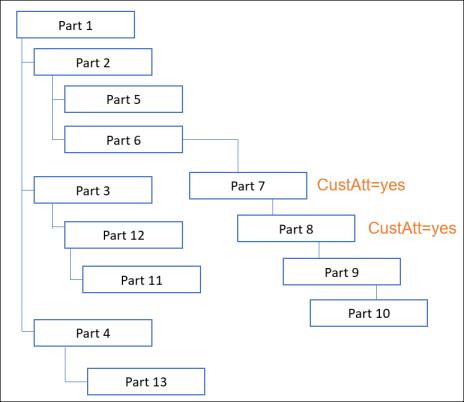

示例 3

Part 10 在工艺计划阅览器树选取器的“可视化”选项卡中处于选定状态。如果 Part 7 和 Part 8 满足特性中设置的条件，则系统会在工艺计划阅览器树结构中选择 Part 9。

可以在这些特性中指定下列值：

• 对象类型 - 例如，WTPart1。使用分号分隔符指定多个值。

• 对象类型的名称、属性名称和属性值 - 例如，wt.part.WTPart|Source|Make。使用竖线分隔符指定这些值。属性值应为字符串类型。

• 前两个实体的组合 - 例如，WTPart1;wt.part.WTPart2|Source|Make。

为确保工序成功，请提供有效的属性值。请知悉，属性值区分大小写。

有关详情，请参阅设置特性值和传播变更。

配置自定义选择特性

• 指定对象类型时：

• 指定具有对象类型的属性类型和属性值时：

• 指定组合时，请按如下所示配置特性：

配置特性后，如果启用“自定义选择”操作并在“可视化”选项卡中选择一个部件，则系统会自下而上遍历树结构。同时，选定满足特性中所设条件的部件的第一级子项部件。

假设下列信息与“自定义选择”操作相关：

• 当选择“自定义选择”操作时，“选择父项”和“选择第一级装配”操作会被禁用。

• 如果在关闭工艺计划阅览器之前选择了“自定义选择”操作，则在打开新的工艺计划阅览器会话时，将默认选择相同操作。

• 在使用“自定义选择”操作之前，必须启用

> “从可视化到结构的自动选择”操作。

如果在 com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes 特性中指定了多个值，则在找到满足其中一个设置值的部件后，遍历会立即停止。例如，对于下列特性定义，在找到满足 WTPart1 值的部件后，便会停止遍历结构：<AddToProperty name="com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes" value=" WTPart1;wt.part.WTPart2|source|Make"/>

有关详情，请参阅设置特性值和传播变更。

附加信息

如果同时启用“选择可分配的部件”和“自定义选择”操作，系统会优先考虑“选择可分配的部件”操作。

假设工艺计划阅览器中存在以下部件结构：

• 在“类型和属性管理”实用程序中，针对部件类型创建了一个全局属性 CusAtt。

• 以下特性 (具有 WTpart 类型上的 CusAtt 属性) 已添加到 <Windchill>\codebase\com\ptc\core\foundation\associativity\xconfs 下的 associativity.properties.xconf 中：

假设在工艺计划阅览器树选取器中同时启用“选择可分配的部件”和“自定义选择”操作。

• 如果在工艺计划阅览器树选取器的“可视化”选项卡中选择 Part 5，则系统会在工艺计划阅览器树结构中选择可分配部件，即 Part 2。

如果仅启用了“自定义选择”操作，系统会选择 Part 3。

• 如果在工艺计划阅览器树选取器的“可视化”选项卡中选择 Part 9，则系统将在工艺计划阅览器树结构中选择非虚拟部件 Part 7。

系统不会选择 Part 6，因为它是虚拟部件。虚拟部件无法分配。
