使用“生成工艺计划的方法”首选项
“生成工艺计划的方法”首选项用于定义生成工艺计划的方法。此首选项有下列值：
• “针对每个 BOM”- (默认值) 为每个 BOM 生成工艺计划。
• “针对每个工艺路线计划”- 用于针对与通用工艺计划关联的每个工艺路线计划生成工艺计划。
• “针对每个工厂”- 用于针对与同一工厂关联的所有工艺路线计划生成工艺计划。
请看下面的用例。
针对每个 BOM
“生成工艺计划的方法”首选项的值设置为“针对每个 BOM”。
示例 1
假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中打开一个包含 BOM BOM_1 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。

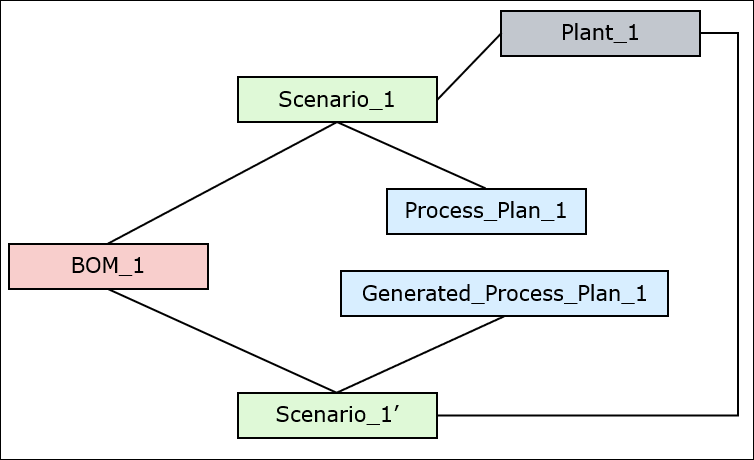

系统会根据您的选择生成工艺计划 Generated_Process_Plan_1。工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 与 BOM_1 关联。
示例 2
假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 和 BOM_2 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中，打开其中包含 BOM BOM_1 和 BOM_2 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 工艺路线计划 Scenario_2 与 BOM_2、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。
根据您的选择，系统会生成两个工艺计划，Generated_Process_Plan_1 和 Generated_Process_Plan_2。工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 和 Generated_Process_Plan_2 分别与 BOM BOM_1 和 BOM_2 相关联。
示例 3

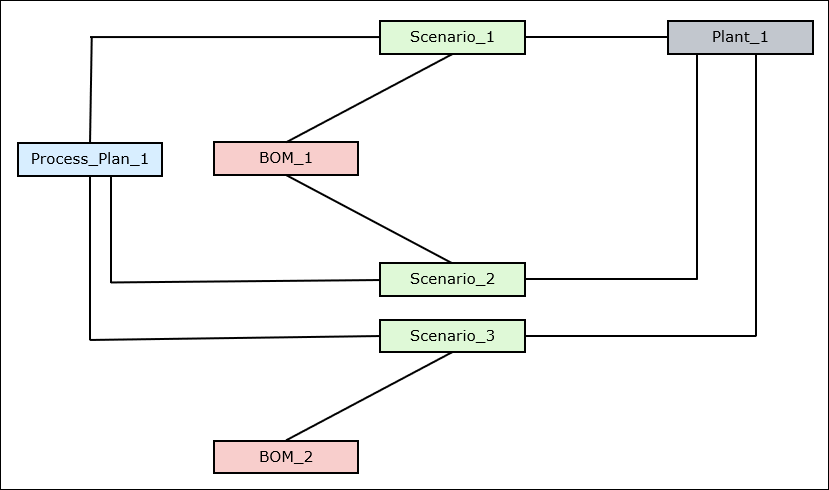

假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 和 BOM_2 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中，打开其中包含 BOM BOM_1 和 BOM_2 的结构。
• 工艺路线计划 Scenario_1 和 Scenario_2 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 工艺路线计划 Scenario_3 与 BOM_2、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。

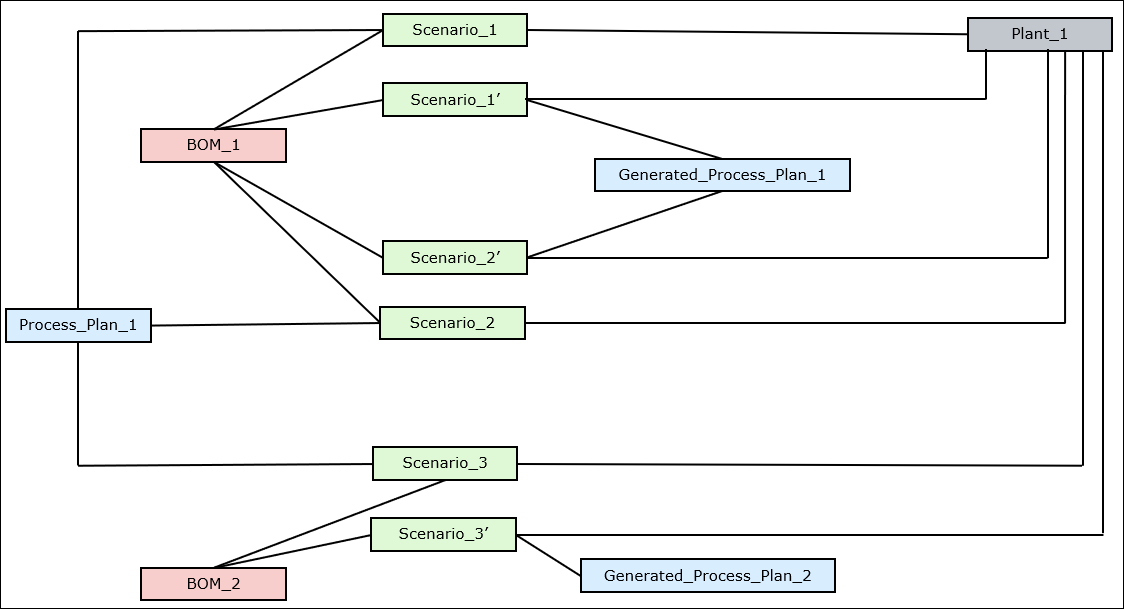

根据您的选择，系统会生成两个工艺计划，Generated_Process_Plan_1 和 Generated_Process_Plan_2。
◦ 工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。
◦ 工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。
◦ 工艺路线计划 Scenario_3 的重复版本 (即 Scenario_3') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。
与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 和 Generated_Process_Plan_2 分别与 BOM BOM_1 和 BOM_2 关联。
针对每个工艺路线计划
“生成工艺计划的方法”首选项的值设置为“针对每个工艺路线计划”。
示例 1
假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中打开一个包含 BOM BOM_1 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。
系统会根据您的选择生成工艺计划 Generated_Process_Plan_1。工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 与 BOM_1 关联。
示例 2

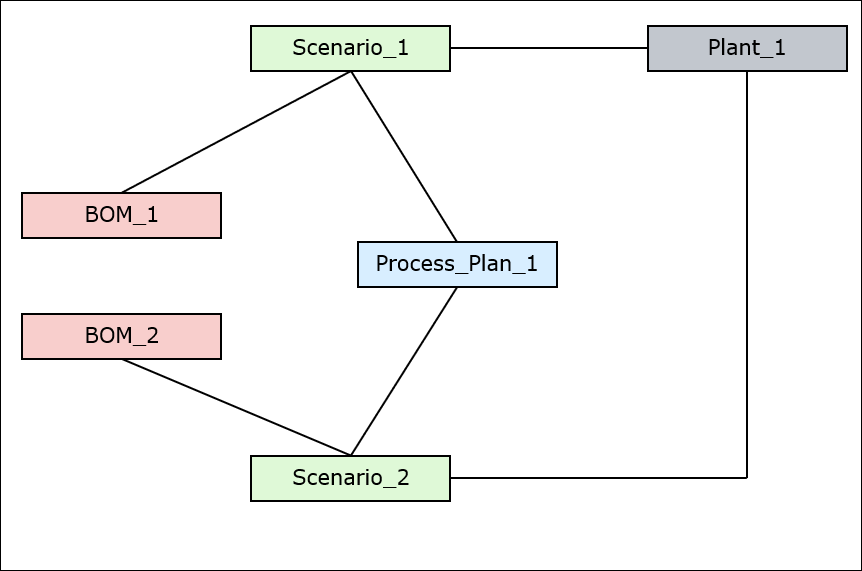

假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 和 BOM_2 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中，打开其中包含 BOM BOM_1 和 BOM_2 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 工艺路线计划 Scenario_2 与 BOM_2、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。
根据您的选择，系统会生成两个工艺计划，Generated_Process_Plan_1 和 Generated_Process_Plan_2。工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 和 Generated_Process_Plan_2 分别与 BOM BOM_1 和 BOM_2 相关联。
示例 3

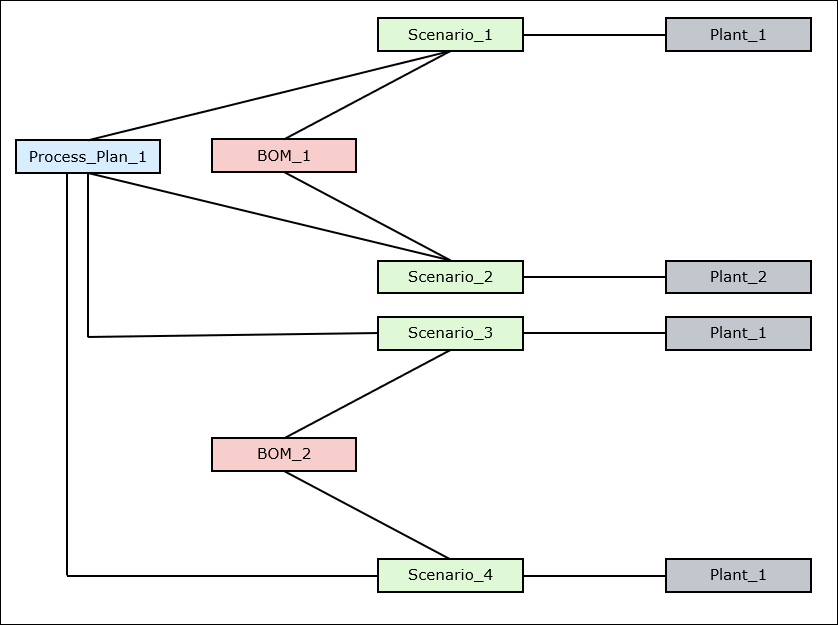

假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 和 BOM_2 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中，打开其中包含 BOM BOM_1 和 BOM_2 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 工艺路线计划 Scenario_2 与 BOM_1、Process_Plan_1 和 Plant_2 相关联。
• 工艺路线计划 Scenario_3 和 Scenario_4 与 BOM_2、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。

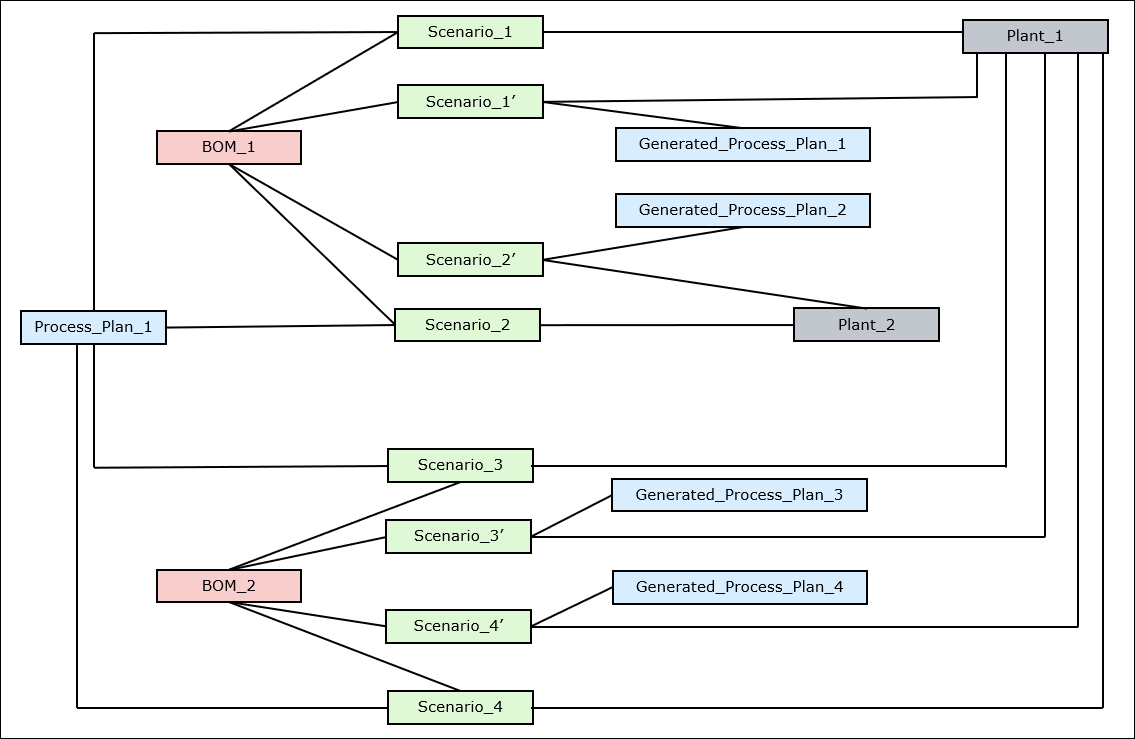

根据您的选择，系统会生成四个工艺计划：Generated_Process_Plan_1、Generated_Process_Plan_2、Generated_Process_Plan_3 和 Generated_Process_Plan_4。
◦ 工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。
◦ 工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。
◦ 工艺路线计划 Scenario_3 的重复版本 (即 Scenario_3') 将与新生成的工艺计划 Generated_Process_Plan_3 关联。
◦ 工艺路线计划 Scenario_4 的重复版本 (即 Scenario_4') 将与新生成的工艺计划 Generated_Process_Plan_4 关联。
与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 和 Generated_Process_Plan_2 与 BOM_1 关联。
系统还会将生成的工艺计划 Generated_Process_Plan_3 和 Generated_Process_Plan_4 与 BOM_2 关联。
针对每个工厂
“生成工艺计划的方法”首选项的值设置为“针对每个工厂”。
示例 1
假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中打开一个包含 BOM BOM_1 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。

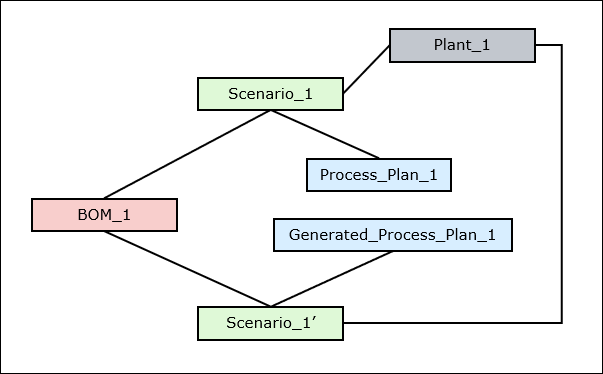

系统会根据您的选择生成工艺计划 Generated_Process_Plan_1。工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 与 BOM_1 关联。
示例 2

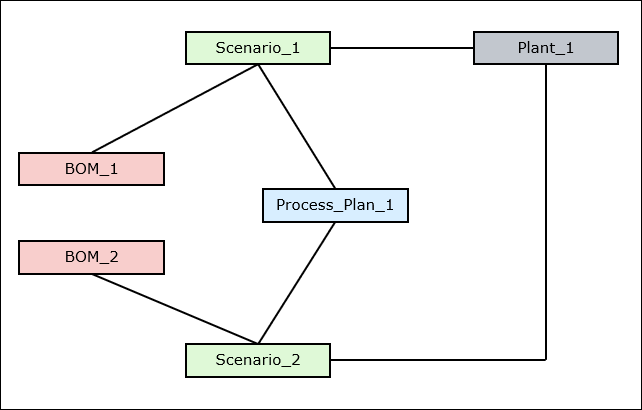

假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 和 BOM_2 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中，打开其中包含 BOM BOM_1 和 BOM_2 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 工艺路线计划 Scenario_2 与 BOM_2、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。

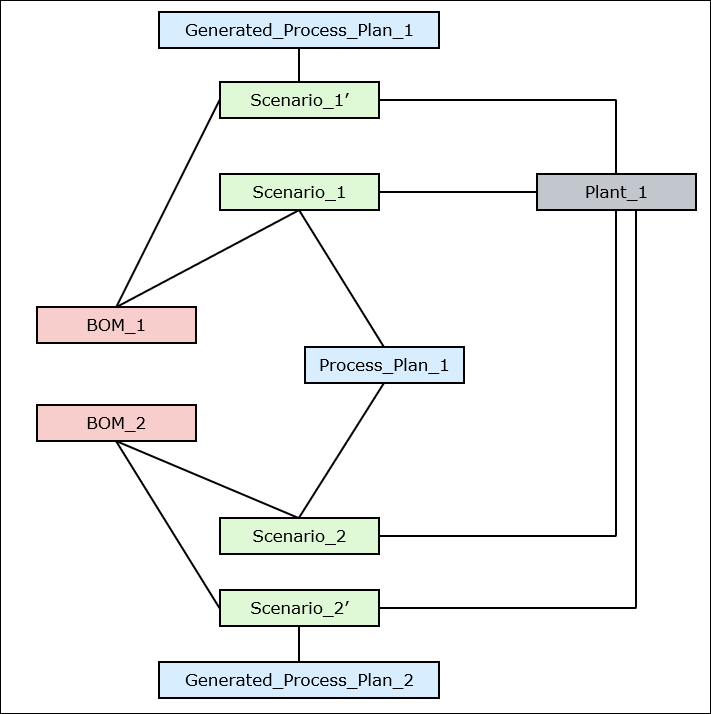

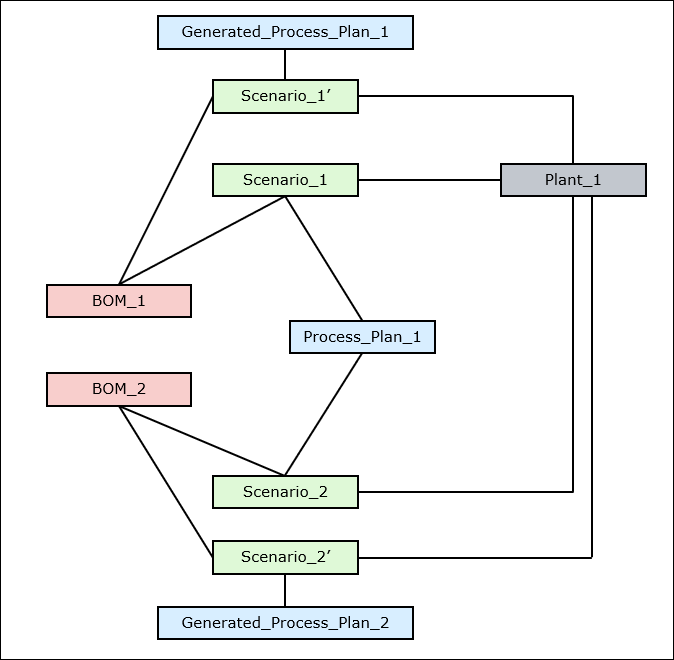

根据您的选择，系统会生成两个工艺计划，Generated_Process_Plan_1 和 Generated_Process_Plan_2。工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 与 BOM_1 关联。
系统还会将生成的工艺计划 Generated_Process_Plan_2 与 BOM_2 关联。
示例 3
假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。

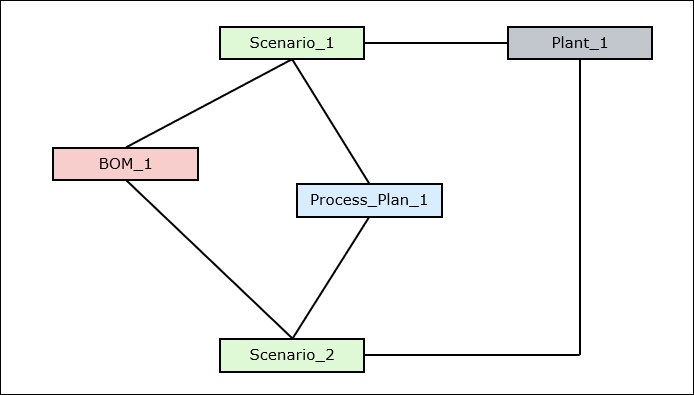

• BOM BOM_1 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中打开一个包含 BOM BOM_1 的结构。
• 工艺路线计划 Scenario_1 和 Scenario_2 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。
根据您的选择，系统会生成两个工艺计划，Generated_Process_Plan_1 和 Generated_Process_Plan_2。工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 与 BOM_1 关联。
示例 4

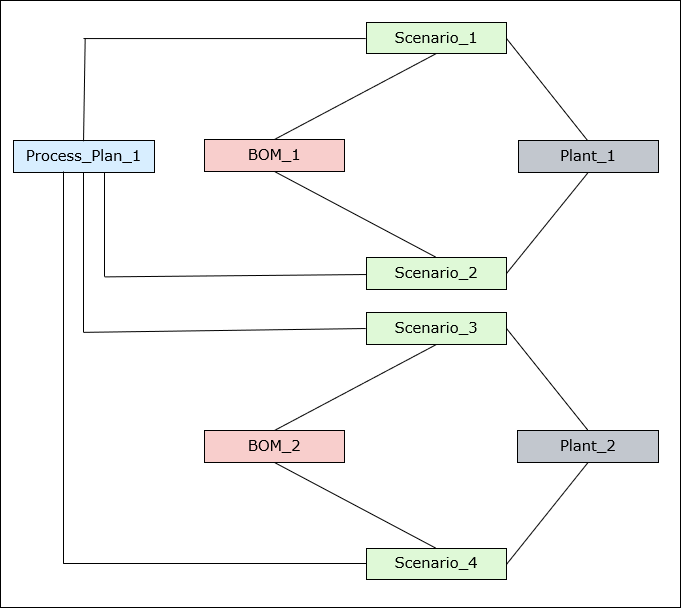

假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 和 BOM_2 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中，打开其中包含 BOM BOM_1 和 BOM_2 的结构。
• 工艺路线计划 Scenario_1 和 Scenario_2 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 工艺路线计划 Scenario_3 和 Scenario_4 与 BOM_2、Process_Plan_1 和 Plant_2 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。

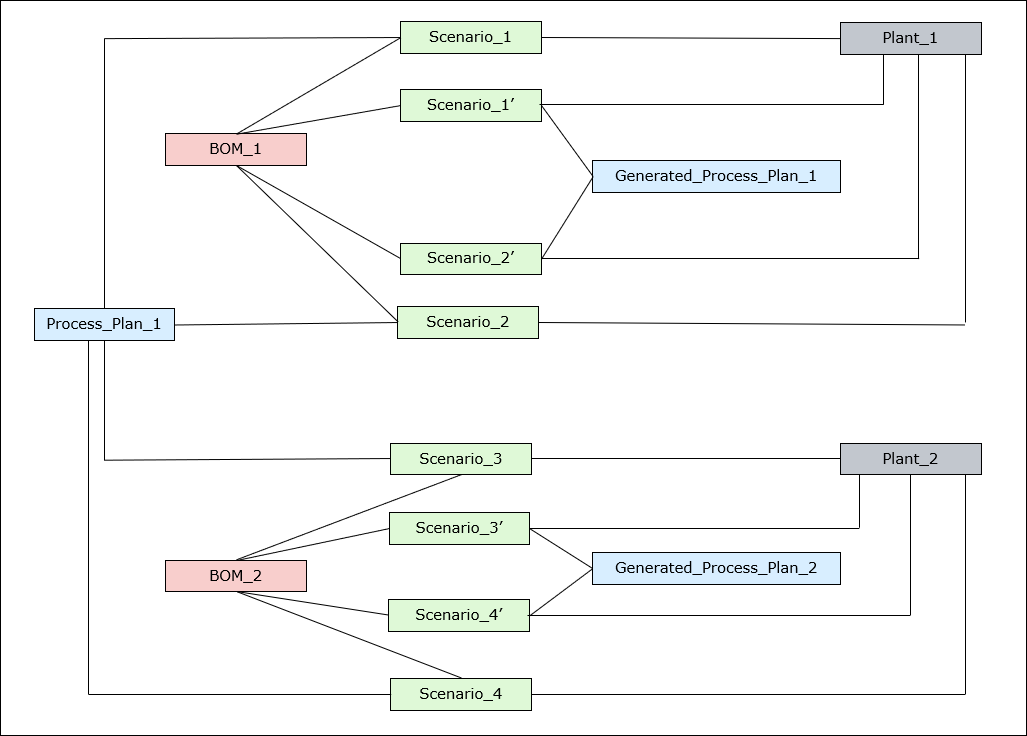

根据您的选择，系统会生成两个工艺计划，Generated_Process_Plan_1 和 Generated_Process_Plan_2。
◦ 工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。
◦ 工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。
◦ 工艺路线计划 Scenario_3 的重复版本 (即 Scenario_3') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。
◦ 工艺路线计划 Scenario_4 的重复版本 (即 Scenario_4') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。
与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统还会将生成的工艺计划 Generated_Process_Plan_1 和 Generated_Process_Plan_2 分别与 BOM BOM_1 和 BOM_2 关联。
示例 5

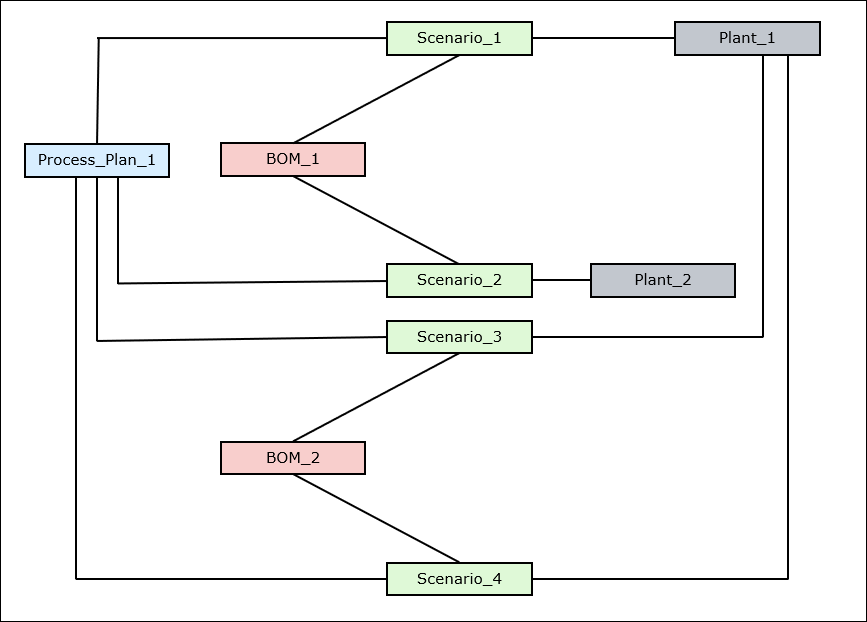

假设存在以下结构：
• 在工艺计划阅览器中打开通用工艺计划 Process_Plan_1。
• BOM BOM_1 和 BOM_2 与通用工艺计划 Process_Plan_1 相关。在工艺计划阅览器的树选取器窗口中，打开其中包含 BOM BOM_1 和 BOM_2 的结构。
• 工艺路线计划 Scenario_1 与 BOM_1、Process_Plan_1 和 Plant_1 相关联。
• 工艺路线计划 Scenario_2 与 BOM_1、Process_Plan_1 和 Plant_2 相关联。
• 工艺路线计划 Scenario_3 和 Scenario_4 与 BOM_2、Process_Plan_1 和 Plant_1 相关联。
• 在工艺计划生成过程完成后，单击工艺计划阅览器中的“生成的工艺计划”选项卡，可以查看生成的工艺计划。单击生成的工艺计划，在工艺计划阅览器中将其打开。选择“相关”选项卡，可以查看各个关联对象的相关信息。
1. 在工艺计划阅览器中，选择通用工艺计划 Process_Plan_1。
2. 在树选取器窗口中选择 BOM_1 和 BOM_2。
3. 启动“生成工艺计划”操作。有关详情，请参阅创建生成的工艺计划。

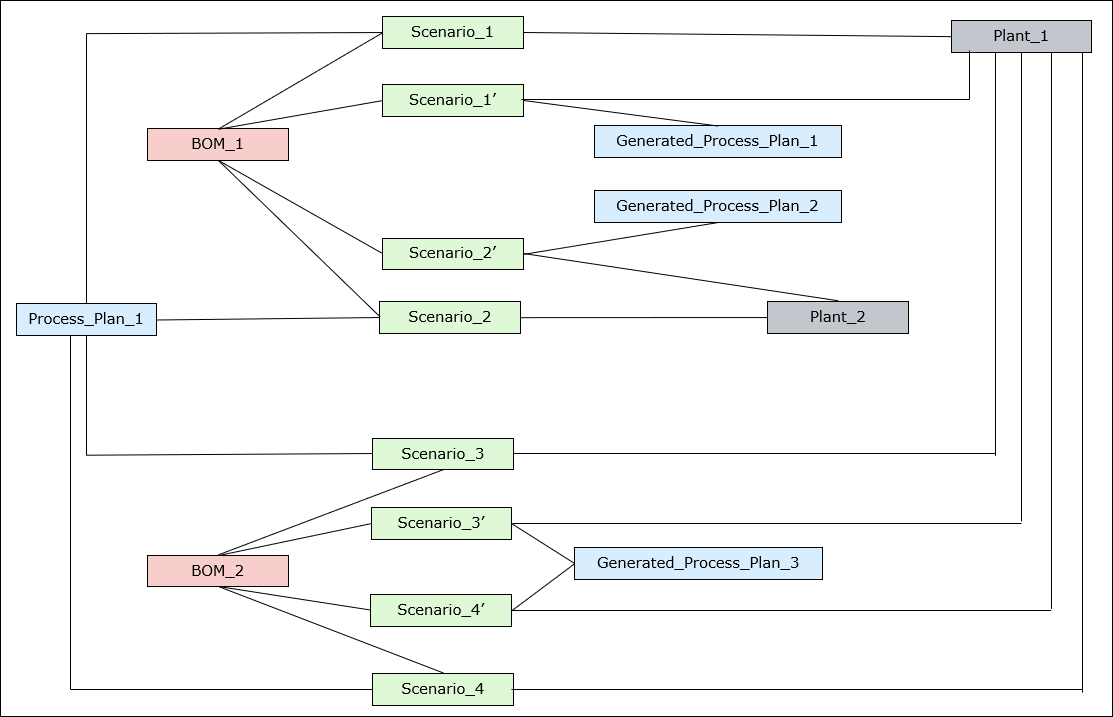

根据您的选择，系统会生成三个工艺计划：Generated_Process_Plan_1、Generated_Process_Plan_2 和 Generated_Process_Plan_3。
◦ 工艺路线计划 Scenario_1 的重复版本 (即 Scenario_1') 将与新生成的工艺计划 Generated_Process_Plan_1 关联。
◦ 工艺路线计划 Scenario_2 的重复版本 (即 Scenario_2') 将与新生成的工艺计划 Generated_Process_Plan_2 关联。
◦ 工艺路线计划 Scenario_3 的重复版本 (即 Scenario_3') 将与新生成的工艺计划 Generated_Process_Plan_3 关联。
◦ 工艺路线计划 Scenario_4 的重复版本 (即 Scenario_4') 将与新生成的工艺计划 Generated_Process_Plan_3 关联。
与通用工艺计划关联的所有其他实体也将沿用或复制到新生成的工艺计划中。
*
系统会将生成的工艺计划 Generated_Process_Plan_1 和 Generated_Process_Plan_2 与 BOM_1 关联。系统还会将生成的工艺计划 Generated_Process_Plan_3 与 BOM_2 关联。
附加信息
• “同步工艺计划”对话框中显示的信息取决于“生成工艺计划的方法”首选项中的设置值。有关详情，请参阅同步通用工艺计划和生成的工艺计划。
